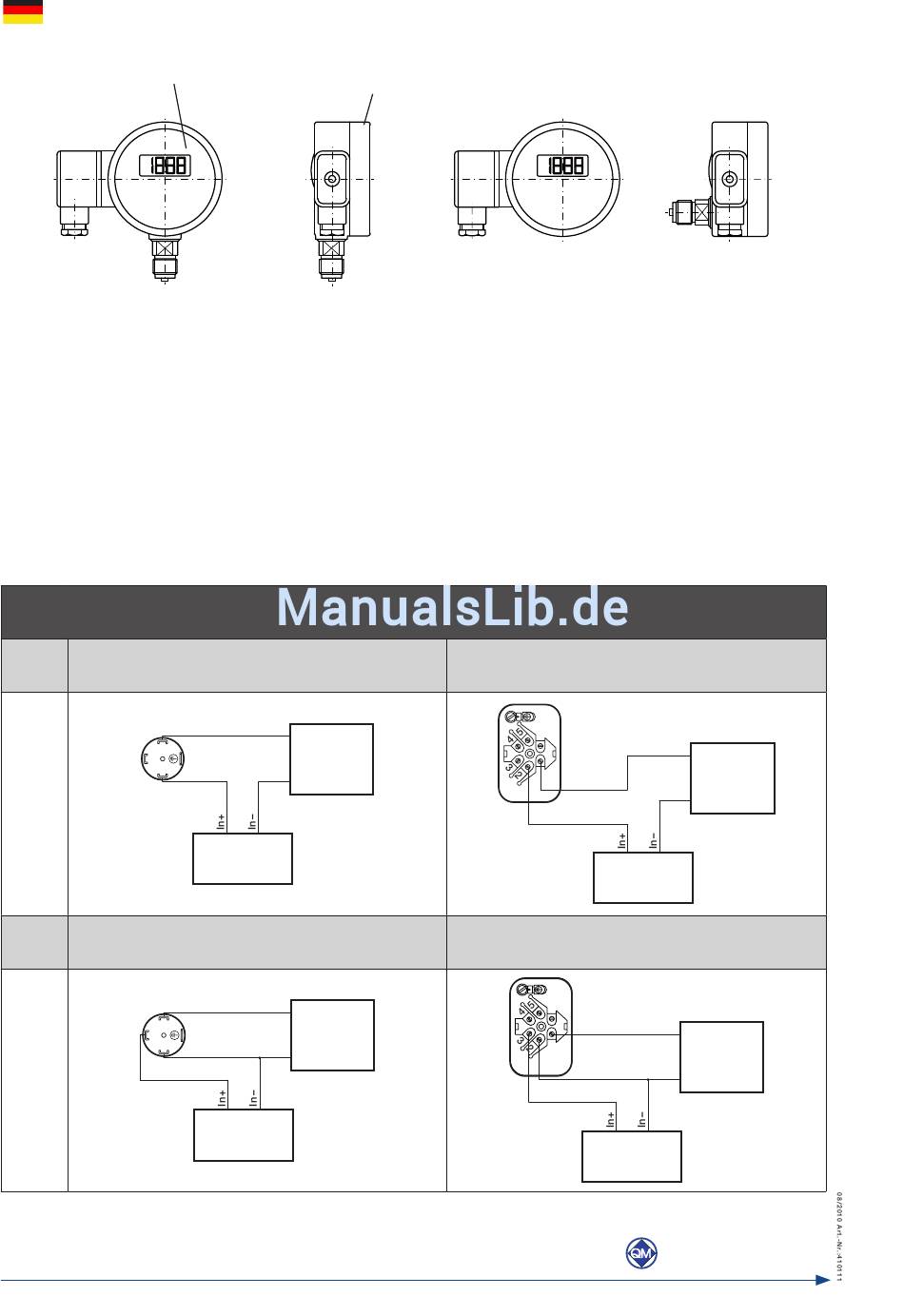

Anschlussbelegung - Jünemann ME10 Betriebsanleitung

Frontscheibe
Typ MExx.U.1.N100
Anschluss unten
Anzeige Winkelstecker 2-Leiter, 4 ... 20mA
1
3
2
LCD
Anzeige Winkelstecker 3-Leiter, 0/4 ... 20mA, 0...10V
1
3
2
LED/LCD
2
Bajonettring

Anschlussbelegung

Ub+/S- L+
Versorgung
M
Ub-/S+
Verbraucher
Ub+ L+
Versorgung
Ub-/S- M
S+
Verbraucher
Typ MExx.H.1.N100
Anschluss hinten
Kabeldose, 2-Leiter, 4 ... 20mA
6
L+
1
Ub+/S-
M
Ub-/S+
Verbraucher
Kabeldose, 3-Leiter, 0/4 ... 20mA, 0...10V
6
Ub+ L+
1
Versorgung
Ub-/S- M
S+
Verbraucher
