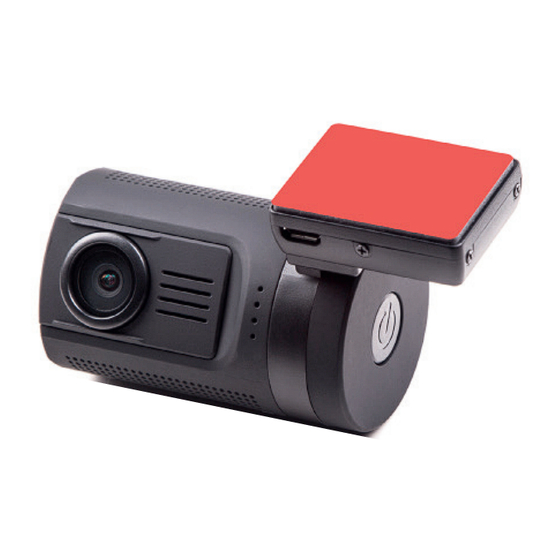

Inhaltszusammenfassung für Adam mini0906
- Seite 1 B E D I E N U N G S A N L E I T U N G...
-
Seite 3: Inhaltsverzeichnis
Inhalt Willkommen Wichtige Hinweise Tastenbelegung Erste Schritte Funktionen Menü Beschreibung Technische Daten CPL-Filter Fragen und Antworten Support... -
Seite 4: Willkommen
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Die normale Betriebstemperatur beträgt zwischen -20 und +80° C. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten! Model: iTracker mini0906 Adam Vertriebs GmbH & Co. KG Maria-von-Jever-Str. 3B 26125 Oldenburg... -
Seite 5: Entsorgung
Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt die Adam Vertriebs GmbH & Co. KG, dass sich das Produkt iTracker mini0906 in Übereinstimmung mit den grundlegenden Anforderungen der EMV-Richtlinie 2004/108/EG und der RoHS-Richtlinie 2011/65/EU befindet. -
Seite 6: Wichtige Hinweise
Wichtige Hinweise SD-Karte einstecken Diese Kamera wurde von uns bereits fertig konfiguriert. Bei der Auslieferung befindet sich noch keine Speicherkarte im Gerät, diese muss zusätzlich erworben werden. Verwenden Sie ausschließlich Class 10 Speicherkarten bis maximal 128GB! Die Speicherkarte wird mit den goldenen Kontakten in Richtung der Kameralinse eingesteckt. Drücken Sie die Speicherkarte vorsichtig rein, bis Sie einen leichten Widerstand spüren und die Karte mit einem Klick einrastet. - Seite 7 Wichtige Hinweise Speicherkarte entfernen Drücken Sie sanft auf die Kante der Karte, die Speicherkarte wird daraufhin ausgeworfen! • Installieren und entfernen Sie die Speicherkarte nicht, während das Gerät eingeschaltet ist. Dies kann die Speicherkarte beschädigen! • Verwenden Sie ausschließlich Class 10 Speicherkarten bis max. 128GB •...
- Seite 8 Wichtige Hinweise Die Kamera muss durchgehend an das Autoladekabel angeschlossen sein, um die automa- tische Ein- und Ausschaltfunktion nutzen zu können! Die Voraussetzung dafür ist, dass der Zigarettenanzünder nur bei eingeschalteter Zündung mit Strom versorgt wird. Wenn der Zigarettenanzünder unabhängig von der Zündung durchgehend mit Strom versorgt wird, so muss die Kamera immer manuell ein- und ausgeschaltet werden.
-
Seite 9: Tastenbelegung
Tastenbelegung Befestigung Belüftungslöcher seite Lautsprecher Betriebsanzeige Belüftungslöcher oben Aufnahmeanzeige CPL-Magnethalterung GPS/MIC Anzeige Objektiv Aufkleber Belüftungslöcher vorne HDMI-Anschluss Belüftungslöcher unten Speicherkartenslot... - Seite 10 Tastenbelegung Montagekontakte Display HOCH- Taste OK/REC - Taste RUNTER- Taste Mikrofon microUSB- Anschluss Reset-Taste Heckkamera-Anschluss GPS- Antenne microUSB- Anschluss Klebefläche Kontaktstifte POWER- Taste RF Remote Controller...
- Seite 11 Montageanleitung Um eine optimale Übersicht zu erhalten, ist es empfehlenswert die Kamera mittig an der Wind- schutzscheibe hinter dem Rückspiegel zu montieren, so dass die Sicht des Fahrers in keiner Weise beeinträchtigt wird! Nur an dieser Stelle kann die optimale horizontale Ausrichtung der Kamera erreicht werden! Ist die Montage hinter dem Rückspiegel aus bestimmten Gründen, wie z.B.
- Seite 12 Montageanleitung Bei stark gewölbten Windschutzscheiben, besteht die Möglichkeit die horizontale Ausrichtung der Frontkamera mit 2° oder 4° Keilen auszugleichen. Diese Keile befinden sich im Lieferumfang und werden unter der GPS-Halterung geschraubt. +2° Keil +4° Keil 2° + 4° Das Autoladekabel sollte zur eigenen Sicherheit nicht im Sichtfeld des Fahrers runter hängen. Dazu kann das Kabel entweder unter der Innenverkleidung des Fahrzeugs verlegt werden oder mit speziellen Kabelclips längs der Windschutzscheibe befestigt werden.
-
Seite 13: Erste Schritte
Erste Schritte Einschalten der Kamera Um die Kamera einzuschalten, schließen Sie die Kamera mit dem mitgelieferten Autoladekabel an die Stromzufuhr in Ihrem Fahrzeug an. In diesem Fall startet die Kamera automatisch und beginnt sofort die Aufzeichnung, sobald das Gerät mit Strom versorgt wird. Bitte beachten Sie, dass die Kamera ohne angeschlossenes Ladekabel nicht eingeschaltet werden kann, da in dem Gerät kein Akku, sondern ein Kondensator verbaut ist. - Seite 14 Erste Schritte Wiedergabe auf dem Fernsehgerät Wenn die Kamera mit einem HDMI-Kabel mit dem Fernseher verbunden ist, wird das Display der Kamera schwarz und auf dem Fernseher angezeigt. Die Bedienung erfolgt weiterhin über die Tasten der Kamera. Die Kamera besitzt einen MINI-HDMI Anschluss, sodass das benötigte HDMI-Kabel an einem Ende einen MINI-HDMI Stecker haben muss und am anderen Ende einen normalen HDMI Stecker.
-
Seite 15: Auswertungssoftware
Auswertungssoftware Frontaufnahme Aktuelle Ansicht Vollbild Videos aus externem abrrechen Dateiträger Heckaufnahme Zeitleiste Wiedergabedauer Videos aus internem Vorherige Datei GPS-Daten Datenträger Geschwindigkeit Zurückspulen G-Sensor Daten Favoriten Lautstärke regeln Play/Pause Einstellungen Video Details Ansicht wechseln Vorspulen Karte Wiedergabeliste Screenshot Nächste Datei... -
Seite 16: Symbolerklärung Kameradisplay
Symbolerklärung Kameradisplay Aufnahmemodus Weißabgleich Belichtungsausgleich Endlosschleife Schreibschutz Mikrofon EIN Betriebstemperatur Kein GPS-Signal Bewegungserkennung Parküberwachung Wide Dynamic Range Datum Aufnahme- Uhrzeit Strom angeschlossen dauer Karte eingesetzt Aufnahme... -
Seite 17: Funktionen
Funktionen Hoch-Taste Drücken Sie diese Taste, um im Menü nach oben zu navigieren. Drücken Sie diese Taste im Normalmodus ca. 2 Sekunden lang, um in das Menü der Kamera zu gelangen. Dazu muss zuvor die Aufzeichnung gestoppt werden! Während der laufenden Aufzeichnung ist diese Taste mit einer anderen Funktion belegt! Drücken Sie diese Taste im Normal- oder Aufnahmemodus kurz, um das Mikrofon (Tonaufnahme) ein- oder auszuschalten. - Seite 18 Funktionen Aufnahmen vor dem Überschreiben schützen Während ein Video im Wiedergabemodus abgespielt wird: 1. Stoppen Sie die Aufnahme und halten Sie die RUNTER-Taste gedrückt, um in die Dateiübersicht (Wiedergabemodus) zu gelangen. 2. Anschließend halten Sie die HOCH-Taste gedrückt. Es erscheint ein weiteres Menü. Unter dem ersten Punkt „Datei sperren“...
-
Seite 19: Menü Beschreibung
Menü Beschreibung Menü der Kamera einschalten Schalten Sie die Kamera ein und stoppen Sie die Aufzeichnung, falls diese automatisch gestartet wurde. Drücken Sie die HOCH-Taste zwei Sekunden lang, um in das Hauptmenü zu gelangen. Nutzen Sie zur Navigation im Menü die Pfeiltasten und bestätigen Sie die jeweilige Einstellung mit der OK-Taste. Parküberwachung Diese Funktion ist nur in Verbindung mit dem speziellen „Hardwire Kit“... - Seite 20 Menü Beschreibung Belichtungsmesser Hier können Sie den Messbereich für die automatische Belichtung einstellen. Frontkamera: Belichtungskorrektur / Heckkamera: Belichtungskorrektur Um die Helligkeit der Aufnahme anzupassen, können Sie die Belichtung hier manuell beeinflussen. Weissabgleich Je nach Beleuchtung kann man hier einen Beleuchtungsmodus einstellen. Wir empfehlen diese Einstel- lung auf „AUTO“...
- Seite 21 Menü Beschreibung Tastentöne Hier können der Start- und Abschaltton ein- oder ausgeschaltet werden. Grüne LED Anzeige Hier können Sie wählen, ob die grüne LED im Kameragehäuse den GPS- oder den Mikrofon-Status anzeigen soll. Bei „AUS“ bleibt diese LED ausgeschaltet. G-Sensor Bei einem Aufprall reagiert der Beschleunigungssensor und setzt das aktuelle Video auf „schreib- geschützt“.
- Seite 22 Menü Beschreibung Geschwindigkeitsstempel Einblendung der Geschwindigkeit in KM/H oder MPH. Kfz-Kennzeichen Stempel Hier können Sie das Kennzeichen Ihres Fahrzeugs oder einen anderen Text eingeben, welcher dann in Verbindung mit dem Kennzeichenstempel im Video angezeigt wird. Nutzen Sie die OK-Taste, um zur nächsten Zeichenposition zu wechseln.
-
Seite 23: Technische Daten
Technische Daten • Novatek NT96663 Prozessor mit 2GB DDR3 Lieferumfang • Frontkamera: 2 MegaPixel Sony IMX290/291 CMOS Bilds- • Autokamera ensor / 130° Weitwinkelobjektiv inkl. Wide Dynamic Range, • GPS-Sockel F1.7 Blende • Autoladekabel für den • Heckkamera: 2 MegaPixel Sony IMX322/323 CMOS Bildsen- Zigarettenanzünder sor / 145°... -
Seite 24: Cpl-Filter
CPL-Filter Der CPL-Filter reduziert die Reflexionen vom Armaturenbrett und von auftretenden Spiegelun- gen an der Windschutzscheibe. Dabei bleiben die natürlichen Farben erhalten und die Helligkeit wird reguliert, sodass die Aufnahmen nicht über- belichtet erscheinen. Damit wird z.B. der Himmel und die Wolken in natürlichen Farben und voller Schärfe dargestellt. -
Seite 25: Fragen Und Antworten
Fragen und Antworten Warum schaltet sich das Display nach einiger Zeit aus? • Überprüfen Sie die Einstellung ‚‘Displayabschaltung‘‘ . Je nach Einstellung schaltet sich das Display nach mind. 15 Sek. oder max. 1 Minute aus und die Aufzeichnung läuft weiter. Dadurch soll der Fahrer nicht abgelenkt werden und das Display soll im Überwachungsmodus weniger Strom verbrauchen. - Seite 26 Fragen und Antworten Warum wird die Uhrzeit falsch angezeigt? In der Regel ist in diesem Fall die Zeitzone falsch eingestellt. Bitte überprüfen Sie die Einstellung der Zeitzone im Menü der Kamera unter dem Menüpunkt „Datum+Zeit“. Weitere Informationen dazu finden Sie in der Menübeschreibung unter dem Punkt „Datum/Uhrzeit“. Wie lange hält der Akku während des Betriebs? •...
- Seite 27 Fragen und Antworten Warum sind die Aufzeichnungen verschwommen? • Reinigen Sie regelmäßig die Linse der Kamera sowie die Windschutzscheibe, da Fremdkörper und Verunreinigungen die Aufnahmequalität stark beeinträchtigen können! Warum stoppt gelegentlich die Aufnahme? • Da der Daten-Strom der Kamera bei HD-Aufnahmen sehr hoch ist, können langsame Speicherkarten Probleme verursachen.
- Seite 28 Zubehör Zusätzlich zu dem Standardlieferumfang gibt es eine Menge Zubehör, welches bei uns erworben werden kann. Keilförmiger Halter für den Sockel Damit stärkere Wölbungen der Scheibe ausgeglichen werden können, gibt es die Möglichkeit, einen Keilförmigen Halter auf dem Sockel anzubringen. Dieser wird auf die Klebefläche des Sockels ange- bracht und lässt sich dann an der Scheibe anbringen, da er auch über eine Klebefläche verfügt.
-
Seite 29: Support
Bitte beachten Sie, dass der technische Support ausschließlich per E-Mail oder über die entsprechende Verkaufsplattform erreicht werden kann. Aus diesem Grund können wir keine Anfragen dieser Art am Telefon beantworten! Für technische Fragen verwenden Sie bitte unsere E-Mail Adresse oder das Kontaktformular unter: www.itracker-dvr.de info@adam-gmbh.com ... - Seite 30 www.itracker-dvr.de...
