Inhaltszusammenfassung für AGFEO DECT-S0-Basis plus

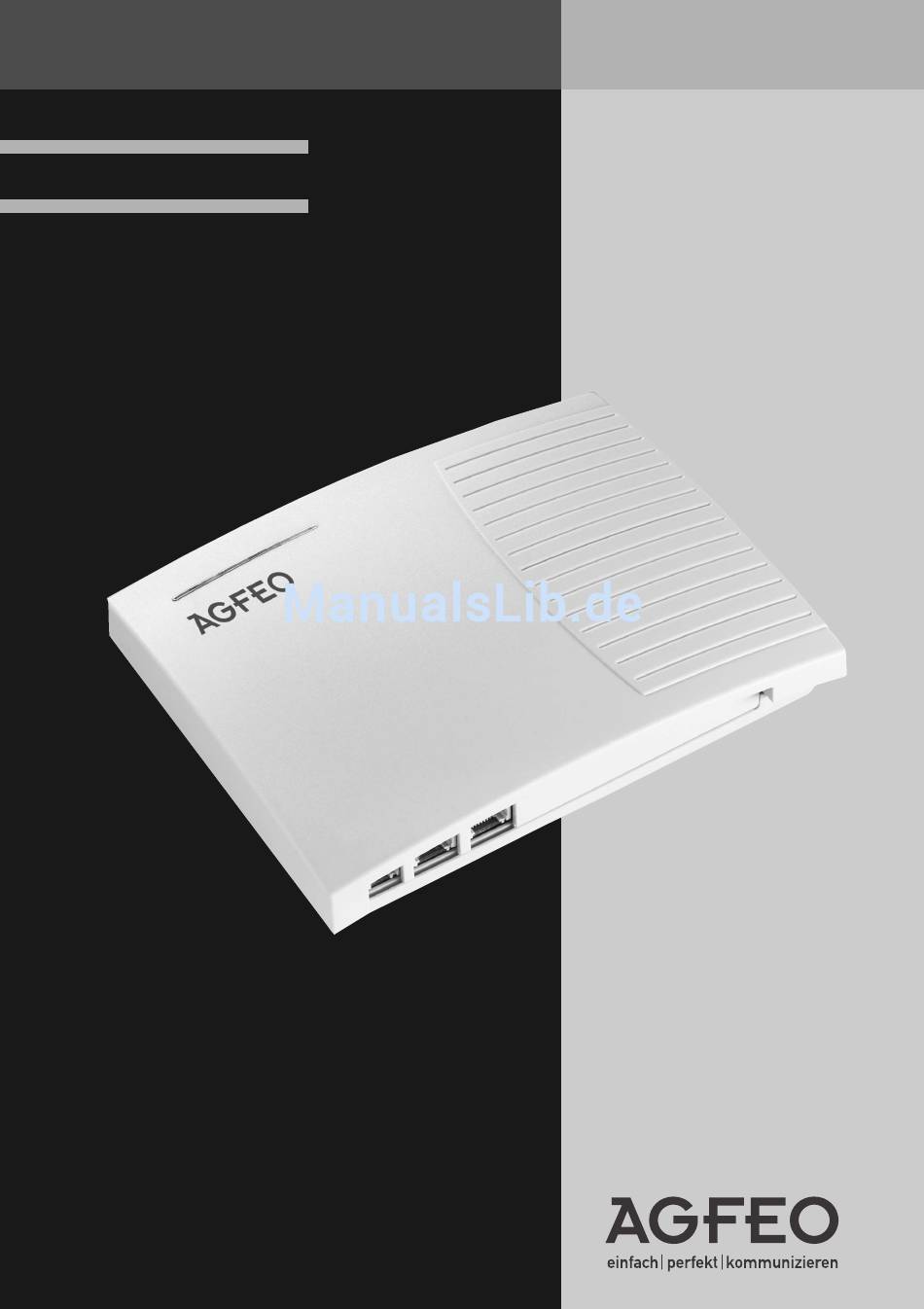

- Seite 1 AGFEO DECT Installationsanleitung DECT-S0-Basis plus Bedienung...
-
Seite 2: Über Dieses Handbuch
Hersteller bereitgestellte neue Software modifiziert werden, können einzelne Teile der Anleitung Ihre Gültigkeit verlieren. Gebrauchsbestimmungen Die AGFEO DECT-S0-Basis plus ist bestimmt zum Anschluß an folgenden AGFEO TK-Anlagen ab Firmware 6.0: AS 1x, AS 2x : Eine DECT-S0-Basis an der Anlage anschließbar. -
Seite 3: Inhaltsverzeichnis
Softwarestand 6.0 können bis zu 2 DECT-S0-Basen (siehe Gebrauchsbestimmungen) be- trieben werden. Bitte beachten Sie, daß Sie die volle Leistungsfähigkeit der DECT-S0-Basis plus nur aus- schöpfen können, wenn kein weiteres ISDN-Gerät am selben S0-Bus angeschlossen ist. Wir empfehlen bei Anschluß einer DECT-S0-Basis plus kein weiteres Endgerät am selben S0-Bus zu verwenden. -
Seite 4: Lieferumfang
Umgebungstemperatur: +10°C bis +40°C Luftfeuchte: max. 70 % (nicht kondensierend) Achten Sie darauf, dass Sie die DECT-S0-Basis plus nicht direkt auf einer Metallfläche an- bringen. Der Abstand zu Wasserrohren und Stromleitungen sollte mindestens 20 cm betra- gen. -
Seite 5: Die Anschlüsse Der Dect-S0-Basis Plus
S0-2 Anschluss Die LEDs der DECT-S0-Basis plus LED 1 LED 2 LED 3 LED 4 LED 5 Die AGFEO DECT-S0-Basis plus hat 5 LEDs, die Sie über die verschiedenen Betriebszustände informieren. LED 1: ein: Der erste B-Kanal des ersten S0 ist belegt. -
Seite 6: Anschließen Der Dect-S0-Basis Plus An Die Tk-Anlage
Schließen Sie die DECT-S0-Basis plus mit dem beiliegenden S0-Kabel an einem internen S0-Bus der TK-Anlage an. Der erste S0 der DECT-S0-Basis plus muß auf jeden Fall ange- schlossen sein, der zweite S0 ist optional. Sollte die Länge des S0-Kabels mehr als 150 Me- ter betragen, so müssen Sie das mitgelieferte Netzteil anschliessen. - Seite 7 Inbetriebnahme Unter dem Punkt „Interne Rufnummern/Systemtelefone, DECT, analoge Geräte“ können Sie für die an den angeschlossenen DECT-S0-Basen angemeldeten (oder anzumeldenden) Handteile Internnummern vergeben. Der Gerätetyp wird automatisch durch die Anlage be- stimmt (z.B. AGFEO DECT 30 oder DECT GAP Telefon).
-
Seite 8: Dect-S0-Basis Plus Von Der Tk Anlage Abmelden
DECT-S0-Basis plus DECT-S0-Basis plus von der TK Anlage abmelden Um Ihre DECT-S0-Basis plus von der TK-Anlage abzumelden, müssen Sie unter „TK-Anlage/ DECT-S0-Basis“ nur auf den Knopf „löschen“ drücken. Alle an die zu löschende DECT-S0- Basis gebundenen Einstellungen (Telefonnummern, Telefonnamen) werden mitgelöscht. -
Seite 9: Telefone An Der Dect-S0-Basis Plus Anmelden
Sie können Ihre DECT Telefone direkt auf einer von Ihnen vorgegebenen Position in der DECT-S0-Basis plus anmelden. Sinnvoll ist es, den 8 Positionen in der DECT-S0-Basis plus zuerst mittels TK-Suite Namen zu geben, um beim Anmelden diese Positionen eindeutig zu- ordnen können. -
Seite 10: Telefone Von Der Dect-S0-Basis Plus Abmelden
DECT 30 / DECT 35 DECT-S0-Basis plus Sie haben die Möglichkeit, eine eventuell zur Verfügung stehende neuere Firmware in die DECT-S0-Basis plus zu laden. Dazu wird die Ruf- nummer verwendet, die im TK-Suite im Bereich Spezialfunktionen/Wartung als „Rufnummer der Update-Servicestelle“ eingegeben worden ist. -
Seite 11: Konformitätserklärung
DECT-S0-Basis plus Konformitätserklärung... - Seite 12 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. Identnr. 1101243 AGFEO GmbH & Co. KG Änderung und Irrtum vorbehalten. Gaswerkstr. 8 Printed in Germany...
