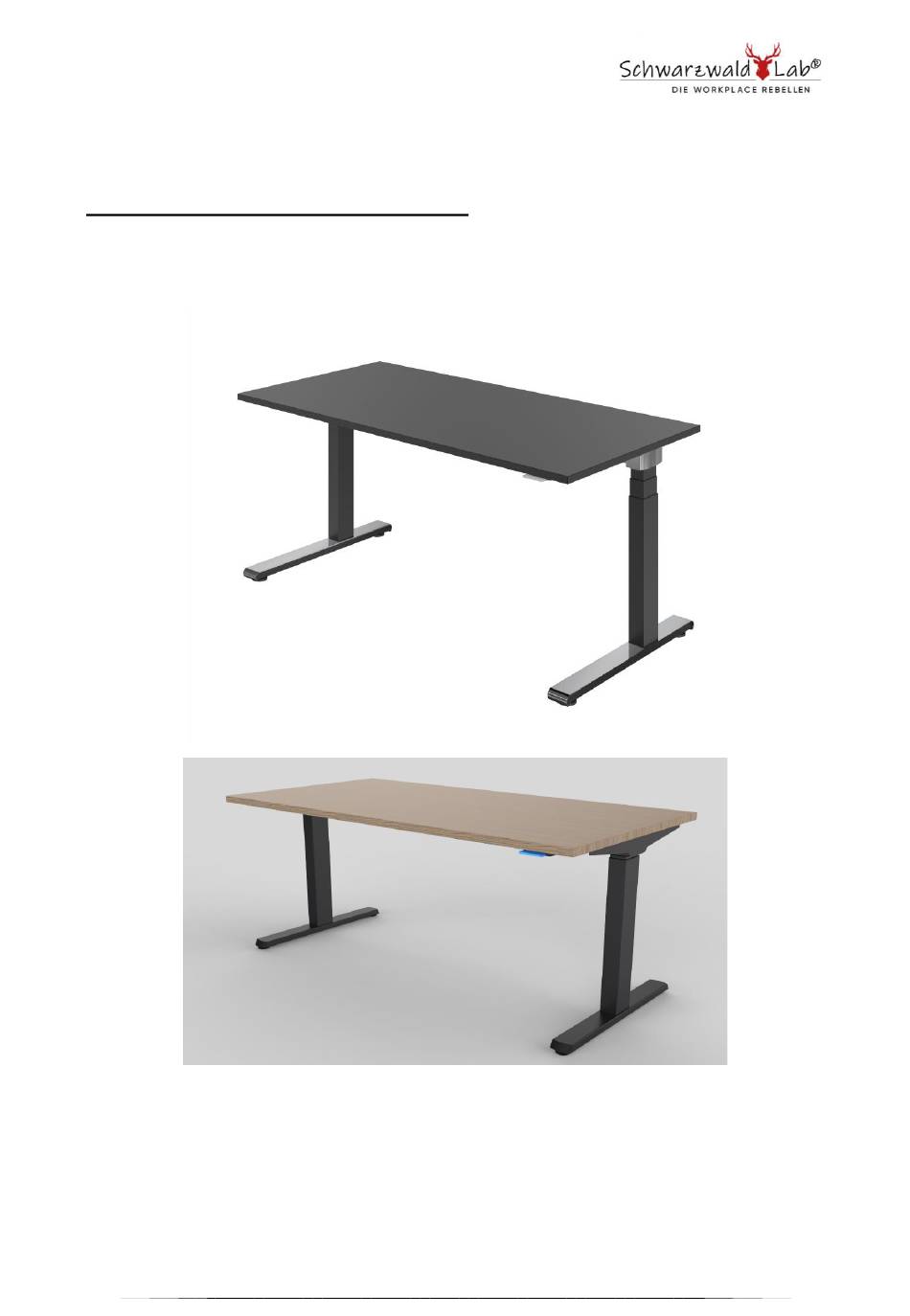

- Seite 1 Electio KIT & Electio ECO Betriebsanleitung Hinweis - Anbauteile optional erhältlich...
- Seite 2 • Betreiben des Produktes mit defekten oder funktionsuntüchtigen Bedienelementen • Unsachgemäße Montage durch nicht autorisiertes Fachpersonal. • Verwendung von Bauteilen und Adaptionen, die nicht von der Schwarzwald-Lab GmbH stammen. • Planungen von Drittanbietern, die nachweislich zu einem Fehlgebrauch des Produktes führen.
- Seite 3 Produkte Die Produktreihe Electio ECO und Electio KIT der Schwarzwald-Lab GmbH unterliegen einer ständigen Qualitätskontrolle. Die fehlerfreie Funktionalität wird somit gewährleistet. Die Systeme sind nach dem Stand der Technik (in Deutschland zum Zeitpunkt der Konstruktion) und den anerkannten sicherheitstechnischen Regeln konstruiert und gefertigt, trotzdem können Gefahren entstehen.
- Seite 4 Sicherheit Bestimmungsgemäße Verwendung Der Schreibtisch Electio ECO und Electio KIT ist ausschließlich für den Einsatz als Büromöbel konzipiert. Eine andere oder darüberhinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise aus der Betriebsanleitung.
- Seite 5 Die Auflistung erhebt keinen Anspruch auf Vollständigkeit. Sicherheitsvorschriften Der Schreibtisch Electio ECO und Electio KIT darf nur in technisch einwandfreiem Zustand und unter Beachtung der Betriebsanleitung benutzt und bedient werden. Der Benutzer des Schreibtisches Electio ECO und Electio KIT verpflichtet sich, die Sicherheitsvorschriften und Warnhinweise in dieser Betriebsanleitung stets zu beachten.
- Seite 6 Die Typenschilder befinden sich am Gehäuse der Steuerung, an den Säulen, und an der Unterseite der Schreibtischplatte. Komponenten Der Schreibtisch Electio ECO und Electio KIT besteht im Wesentlichen aus nachfolgenden Bauteilen: • Tischplatte in unterschiedlichen Dekoren und Abmaße • Antriebssäulen aus Stahl incl. eingebauten Elektromotor Verstellbereich (650mm bis 1300 mm) •...
- Seite 7 • Sonstige Anbauteile Weiteres Zubehör Für Electio ECO und Electio KIT gibt es zusätzlich ein umfangreiches Zubehör. Bitte beachten Sie die jeweiligen Hinweise zum Gebrauch der Komponenten und des Zubehörs. Für detaillierte Informationen zu den erhältlichen Zubehörteilen und für zusätzliche Bestellungen und...
- Seite 8 Bedienelemente: Bedienwippe auf/ab Schwarz Felderklärung: 1. Bewegung in die Höhe - Bedienwippe unterfassen und leicht hochdrücken 2. Bewegung in die Tiefe - Bedienwippe überfassen und leicht herunterdrücken 3. Druckknopf für die Referenzfahrt Bedienwippe auf/ab LED Ausführung Felderklärung: 1. Bewegung in die Höhe - Bedienwippe unterfassen und leicht hochdrücken – bei aktiver Bewegung leuchtet der Schalter blau 2.
- Seite 9 Bedienelement 4-fach Memory Anthrazit Mit dem Bedienelement 4-fach Memory können vier unterschiedliche Speicherhöhen eingegeben werden. Felderklärung: (1) Höhendisplayanzeige (2) Taste „auf“ (3) Taste „ab“ (4) 4 Speicherplätze für 4 Höhenpositionen (5) Taste „Memory – Speicherfunktion Bedienschalter auf/ab Anthrazit Felderklärung: 1. Bewegung in die Höhe – Pfeil hochdrücken 2.
- Seite 10 Bedienschalter auf/ab (optional) mit Display Felderklärung: 1. Bewegung in die Höhe – Pfeil hoch drücken 2. Bewegung in die Tiefe - Pfeil herunter 3. LED Anzeige der jeweiligen Höhe Das Kabel des jeweiligen Bedienelements ist mit der Steuerung verbunden.
- Seite 11 Elektrische Höhenverstellung Die Bedienung der elektrischen Höhenverstellung ist unter Bedienung und Einstellungen beschrieben. Die elektrische Höhenverstellung ermöglicht die Einstellung und feste Programmierung von vier Schreibtischhöhen (optional). Die Höhenpositionen sind von 650 mm bis 1300 mm. Der Standard Objektschutz (OPC) ist Bestandteil der Programmierung der Steuerung und somit der Schreibtischhöhenverstellung.
- Seite 12 • Folie aus Polyethylen (PE) • Kantenschützer aus Karton oder Polyethylen (PE) Diese Materialien sind recyclingfähig. Bei Montage durch die Schwarzwald-Lab GmbH oder eines autorisierten Montageunternehmens wird die Verpackung durch den Einbringer entsorgt. Sollten Sie selbst montieren, so sorgen Sie bitte für sortenreine Trennung und Rückführung in den Wertstoffkreislauf.
- Seite 13 Schreibtisch aufstellen Die teilmontierten Baugruppen des Schreibtisches Electio ECO und Electio KIT werden in der Regel über den Fachhandel oder direkt vom Hersteller angeliefert. Sollten Sie den Tisch über den Onlineshop erworben haben, verfahren Sie bitte nach der beigelegten Aufbauanleitung. Der Professionelle Electio KIT wird ausschließlich montiert angeliefert.
- Seite 14 Hinweis - Optimale Schreibtischhöhe Richten Sie sich bitte jeweils nach den entsprechenden Vorschriften oder Gesetzen. Beim richtigen Sitzen kommt es natürlich auch auf den Stuhl an. Gerne empfehlen wir Ihnen hier die geprüften Stühle der Schwarzwald-Lab GmbH welche Sie unter www.schwarzwald-lab.de/shop/ einsehen können.
- Seite 15 Richtig Sitzen – achten Sie darauf, dass • Ihr Nacken gerade gestreckt ist • Ihre Schultern nach hinten gerollt sind • Das Becken leicht nach vorne gekippt ist • Ihre Oberschenke waagerecht bzw. leicht abfallend aufliegen • Die Bildschirmoberkannte max. auf Augenhöhe ist. Richtig Stehen –...
- Seite 16 Hinweis - Vor der Erstinbetriebnahme ist es erforderlich, einen manuellen RESET durchzuführen. Bedienelemente: Bedienwippe auf/ab und alle anderen Handschalter Erstinstallation: 1. Wippen (1.) herunterdrücken und gleichzeitig den Programmierknopf (Unterseite Gehäuse) betätigen 2. Alle anderen Handschalter (2.) gleichzeitig die Auf - und Ab Taste betätigen 3.
- Seite 17 Diese Funktion speichert eine definierte Tischplattenhöhe. Je Memory-Positionstaste (1, 2, 3, 4) kann eine Tischplattenhöhe gespeichert werden. Es können folglich bis zu vier Speicherpositionen eingegeben werden. Zum Speichern einer Tischplattenposition gehen Sie wie folgt vor: Bewegen Sie die Tischplatte zur von Ihnen gewünschten Tischplattenposition. Am Display wird diese Tischplattenhöhe angezeigt, z.
- Seite 18 ebenfalls 2 x klickt. Nach dem Klicken müssen Sie innerhalb von 4 Sek. die Tasten loslassen, da ansonsten die Referenzfahrt beginnt. Bei Handschaltern mit LED-Anzeige zeigt das Display zusätzlich bei einer programmierten LPS Position „L“, bei einer gespeicherten TPS Position „H“ an. Deaktivierung: Bewegen Sie den Tisch in die gewünschte Position in die untere oder obere Hälfte der Verstellbereiches.
- Seite 19 ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden Funktionskontrollen Die Komponenten des Schreibtisches Electio ECO und Electio KIT sollen in regelmäßigen Abständen auf ihre Funktionstüchtigkeit überprüft werden. Besonderes Augenmerk sollten Sie den elektrischen Anschlüssen widmen. Die elektrische Ausrüstung des...
- Seite 20 beschädigte Kabel müssen sofort beseitigt werden. Steckverbindungen dürfen nur in spannungslosem Zustand gelöst oder gesteckt werden. Der Stecker des Schreibtisches muss jederzeit leicht zugänglich sein. Instandhaltungsarbeiten Alle Instandhaltungsarbeiten dürfen ausschließlich von autorisiertem Fachpersonal durchgeführt werden. Bitte setzen Sie sich hierfür mit unserer Kundendienstabteilung in Verbindung.
- Seite 21 Bauteile eingesetzt werden. Der Einbau anderer Teile ist mit der Schwarzwald-Lab abzustimmen. Die angegebenen Wartungs- und Inspektionsintervalle sind einzuhalten. Haftungsausschluss In folgenden Fällen übernimmt die Schwarzwald-Lab GmbH keine Haftung und keine Garantie (siehe Haftung): • Mangelhafte Überwachung der Produktkomponenten (Funktionskontrollen). • Unsachgemäße Instandhaltung.
- Seite 22 Nachhaltigkeit / Qualität / Garantie /Nachkauf Bereits bei der Entwicklung unserer Produkte wurde größten Wert auf die Regionalität und Nachhaltigkeit gelegt. Das Produkt Electio ECO und Electio KIT unterliegen einer ständigen Qualitätskontrolle. Die fehlerfreie Funktionalität wird somit gewährleistet. Fertigungsbereich Metallgestell...
- Seite 23 Electio ECO und Electio KIT - Nachhaltige Tischplatten mit Laserkante E05 - SPANPLATTEN Die Schwarzwald-Lab GmbH setzt bei diesem Produkt ausschließlich Spanplatten der Emissionsklasse E05 ein. Die Emissionsklasse E05 garantiert eine Formaldehyd- Ausgleichskonzentration unter 0,05 ml/m3 (ppm) und liegt mit 50 % weniger Emissionen deutlich unterhalb der bei öffentlichen Ausschreibungen geforderten E1.
- Seite 24 So ermöglichen Sie diesem Produkt ein 2. oder 3. Leben und leisten einen weiteren Beitrag für unsere gemeinsame Umwelt! Soll der Schreibtisch Electio ECO und Electio KIT dennoch endgültig demontiert und entsorgt werden, gehen Sie folgendermaßen vor. Die Demontage sollte von hierzu qualifiziertem Fachpersonal durchgeführt werden.
- Seite 25 Reparaturen und Ersatzteile Passende Originalersatzteile und Zubehör erhalten Sie ausschließlich über den Hersteller. Sollten aufgetretene Fehler oder Störungen nicht behoben werden können, wenden Sie sich bitte an den Kundendienst: Schwarzwald-Lab GmbH Siemensstraße 17 D-75233 Tiefenbronn Telefon: +49 (0) 7234-8069950 E-Mail: DE info@schwarzwald-lab.de...
- Seite 27 Arbeit und im Homeoffice, erhalten Sie bei den Workplace Rebellen im Schwarzwald-Lab. Die Anschaffung Ihres Sitz Steh Tisches ist ein wesentlicher Beitrag zur Gesundheitsprävention – also bleiben Sie gesund! Be a rebel-arbeite wie Du es willst! Schwarzwald-Lab GmbH im Juli 2022. Version 2.0...
