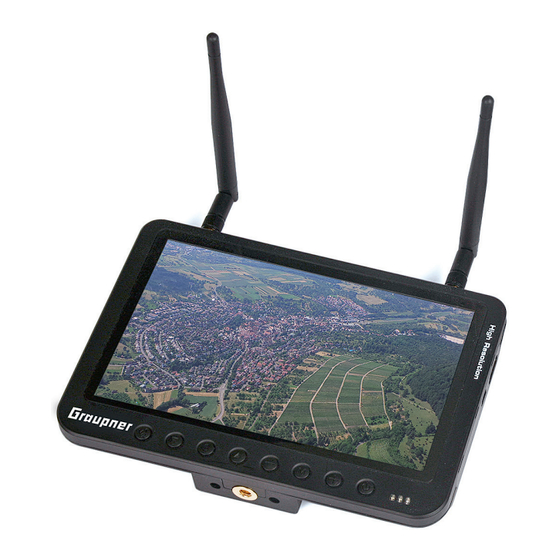

7“ (178 mm) lcd hd diversity monitor mit 5,8 ghz empfänger
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER 48350
Inhaltszusammenfassung für GRAUPNER 48350
- Seite 1 Anleitung 7“ (178 mm) LCD HD Diversity Monitor mit 5,8 GHz Empfänger No. 48350...
- Seite 2 2 - 12 48350_jh_V1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................4 Servicestellen ................4 Bestimmungsgemäße Verwendung ........5 Lieferumfang .................5 Symbolbeschreibung .............6 Sicherheitshinweise ...............6 Anschlüsse ................7 Laden und Einlegen des LiIo-Akkus ........8 Sonnenschutz und Stativgewinde ..........8 Inbetriebnahme ..............9 Tastenerklärung ..............9 Bildschirmsymbole / Einstellmenü ........10 Konformitätserklärung ............11 Technische Daten ..............11 Hinweise zum Umweltschutz ..........12 Wartung und Pflege .............12 Garantiebedingungen ............12 3- 12... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner 7“ Zoll High Reso- lution Monitor entschieden haben. Dieser Graupner 7“ High Reso- lution Monitor ist extrem vielseitig. Lesen Sie diese Anleitung sorgfältig durch, um die besten Resultate mit Ihrem Graupner 7“... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Graupner 7“ High Resolution Monitor ist zur Anzeige von Kamerabildern von FPV Kameras oder zur Widergabe von Fil- men oder Bildern von externen Videoquellen geeignet. Der ein- gebaute 5,8 GHz Empfänger empfängt die von FPV Transmit- tern im Modellflug gesendeten Videosignale. Für jegliche nicht bestimmungsgemäße Verwendung wird keine Garantie oder... -
Seite 6: Symbolbeschreibung
Niemals das Verpackungsmaterial herum liegen lassen! Plas- tikfolie oder Taschen, Styroporteile usw. können ein gefähr- liches Spielzeug für Kinder werden! Erstickungsgefahr! Reparaturarbeiten dürfen nur vom Graupner Service oder einer Fachwerkstatt durchgeführt werden. Zu allen Fragen, die in dieser Anleitung nicht beantwortet werden, kontaktieren Sie den Kundenservice. -
Seite 7: Anschlüsse
Anschlüsse Video Out Empfänger 1 Video Out Empfänger 2 Video Out Empfänger 1 + 2 Video In Spannungsversorgung Kopfhöreranschluss Akkuverriegelung HD Schnittstelle / Wiedergabe Der Bildschirm hat eine HD 1.3 IN-Schnittstelle zum Abspielen von Filmmaterial von einer HD Videoquelle. USB-Port Der Bildschirm hat einen USB-Port zum Updaten der Firmware. -
Seite 8: Laden Und Einlegen Des Liio-Akkus
Laden und Einlegen des LiIo-Akkus VORSICHT Allgemeine Hinweise zur Sicherheit und Handhabung von Lithi- um-Ionen-Akkus • NIEMALS einen LiIo-Akku während des Ladevorgangs unbe- aufsichtigt lassen. Nur in Räumen laden die über einen Rauchmelder verfügen. • IMMER den Akku und das Ladegerät während des gesam- ten Ladevorgangs überwachen. -
Seite 9: Inbetriebnahme
Inbetriebnahme Schrauben Sie die mitgelieferten 5,8GHz Antennen in die dafür vorgesehenen Buchsen auf der Rückseite des Monitors ein. Die Stromversorgung erfolgt über den eingelegten LiIo-Akku, achten Sie darauf, dass der Akku ausreichend geladen ist. Um den Bildschirm in Betrieb zu nehmen, drücken Sie den An-/ Aus Schalter (Power) rechts für 3 Sekunden. -
Seite 10: Bildschirmsymbole / Einstellmenü
Bildschirmsymbole / Einstellmenü Änderungen des Frequenzbandes oder des Kanals werden oben im Bild angezeigt. Laden Sie den Akku, wenn die Batterie- anzeige keine Ladezustandsbalken mehr angezeigt. 1. Signalstärke 2. Bandanzeige 3. Kanalanzeige 4. Eingangsanzeige 5. Akku Ladezustand Einstellmenü Drücken Sie die „MENU“ Taste zweimal um in die Menü-Aus- wahl zu gelangen. -
Seite 11: Konformitätserklärung
Konformitätserklärung No.48350, 7“ HD Monitor Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht. EMV 1999/5/EC EN 301 489-1 V1.9.2 (2011-09); EN 301 489-17 V2.1.1 (2009- 05); EN 300 440-2 V1.4.1(2010-08) Technische Daten Bildschirmgröße: 7“ (Zoll) / 178 mm ... -
Seite 12: Hinweise Zum Umweltschutz
Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Pro- duktseite. Darüber hinaus übernimmt die Firma Graupner keiner- lei Verantwortung oder Haftung für Fehler oder Ungenauigkei- ten, die in Bau- bzw. Bedienungsanleitungen auftreten können.
