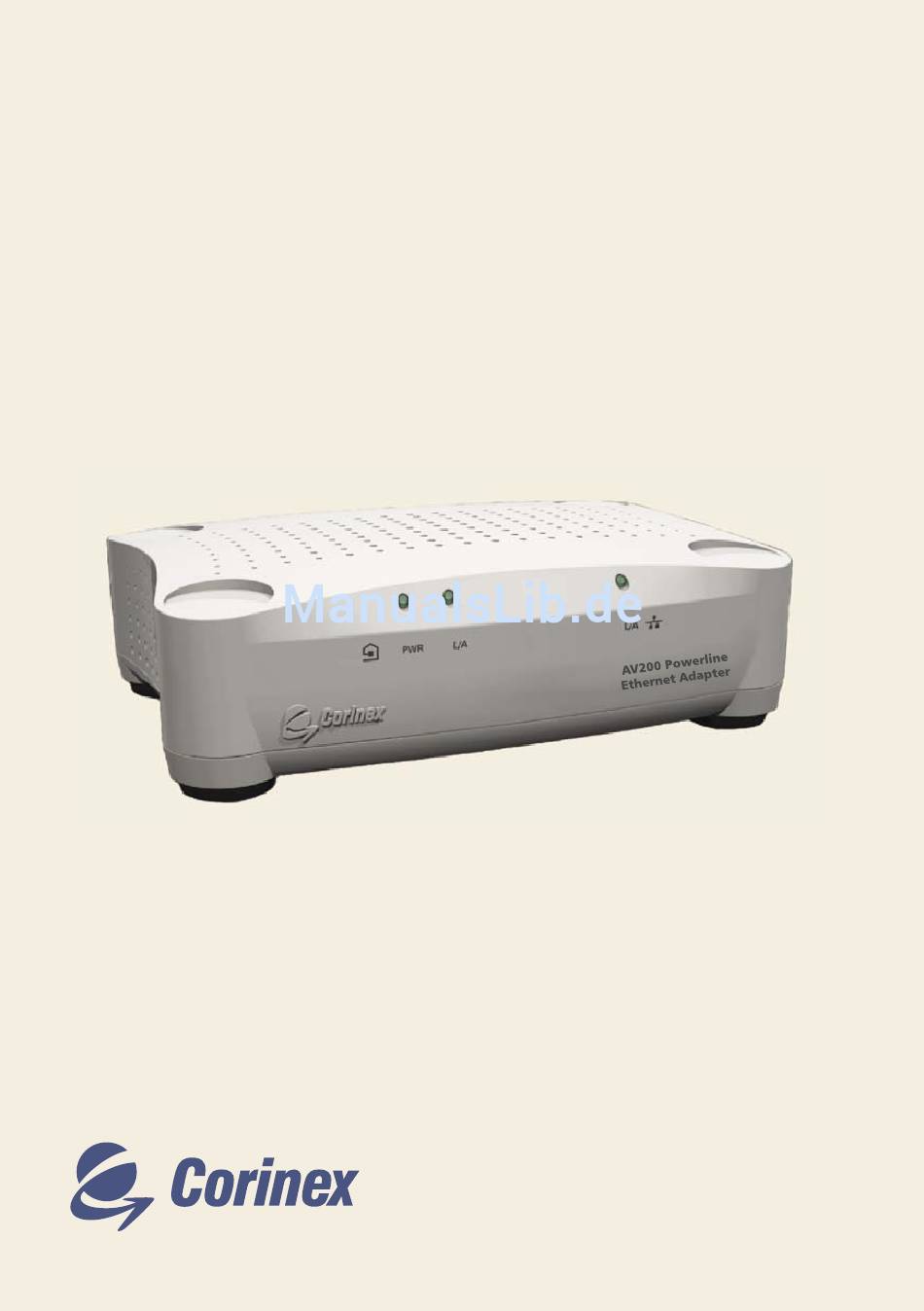

  • Seite 1 Corinex AV200 Powerline Ethernet Adapter Anleitung...

  • Seite 2: Copyright

    Corinex Communications Corp. übernimmt keine Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die in diesem Dokument vorkommen können. Corinex hat es sich zur Aufgabe gemacht, die Produkte zu verbessern, sobald neue Technologien, Hardware-Komponenten, Software und Firmware entwickelt werden; deshalb können die in diesem Dokument enthaltene Informationen ohne Ankündigung geändert werden.

  • Seite 3: Endbenutzer-Lizenzvereinbarung

    Anrecht auf das geistige Eigentum in der Software an Sie übertragen wird. Darüber hinaus nehmen Sie zur Kenntnis, dass die vollen Eigentumsrechte an der Software im exklusiven Besitz von Corinex Communications Corporation und/oder ihrer Lieferanten bleiben, und dass Sie kein Recht auf die Software erwerben, ausgenommen was oben ausdrücklich festgelegt wurde.
  • Seite 4 Endbenutzer-Lizenzvereinbarung 5. Eingeschränkte Haftung. Die gesamte Haftung von Corinex und Ihr exklusiver Rechtsbehelf im Bezug auf diese EULA sollen nicht den bezahlten Preis für die Software übersteigen, wenn es überhaupt welche gibt. Auf keinen fall werden CORINEX oder ihre Lieferanten Haftung für jegliche konsequenten, speziellen, zufälligen oder indirekten Schäden jeder Art übernehmen, die sich aus der Unfähigkeit der...

  • Seite 5: Inhaltsverzeichnis

    2.2 Systemanforderungen................ 6 2.3 Beschreibung der Vorderseite ............6 2.4 Beschreibung der hinteren Seite ............7 2.5 Technische Spezifikationen ..............7 2.6 Installation des AV200 Powerline Adapters ........8 2.7 Testen von Setup................8 Webkonfiguration ................9 3.1 Authentifizierungsseite (Authentication Page) ....... 9 3.2 Hauptseite (Main Page) ..............

  • Seite 6: Einleitung

    Anleitung sollten Sie imstande sein: • Ihre Netzwerkeffektivität zu analysieren. • Ihren Corinex AV200 Powerline Adapter zu installieren und konfigurieren. • Die Leistung von Ihrem Corinex AV200 Powerline Adapter zu überprüfen und ggffls. zu optimalisieren. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 7: Installationsanleitung

    Änderungen, Downloads und zusätzliche Informationen über Ihr Gerät, besuchen Sie bitte die Adresse www.corinex.com. Wir empfehlen Ihnen auch, die Website des “Corinex Authorized Powerline Partners Programs” zu besuchen (cappp.corinex.com), wo Sie verschiedene Informationen sowohl über die Anwendungen und Installationen, als auch über die Corinex-Partner in Ihrer Umgebung, die Installationsdienstleistungen gewähren, erfahren können.

  • Seite 8: Beschreibung Der Hinteren Seite

    85 bis 265 V AC, 50/60 Hz Abmessungen 148 mm L x 106 mm B x 47 mm H Übertragene Stromspektrumdichte -56 dBm/Hz Stromverbrauch Sicherheit & EMI UL/EN 60950, FCC Teil 15, EN 55022, EMC Limits Corinex AV200 Powerline Ethernet Adapter...

  • Seite 9: Installation Des Av200 Powerline Adapters

    Sie bitte die standardmäßige Ping Anwendung. In Windows klicken Sie auf Start -> Ausführen, dann schreiben Sie den Befehl ping IPADRESS –t, wobei IPADRESS die IP Adresse des Computers ist, an den der AV200 Powerline Adapter angeschlossen ist, z.B. ping 192.168.4.1 –t (dieser Prozess kann abgebrochen werden, indem STRG + C gedrückt wird).

  • Seite 10: Webkonfiguration

    Adaptereinstellungen kompatibel ist. Details über die Einstellung einer IP Adresse können Sie im Kapitel 5 finden. 2. Schließen Sie Ihren AV200 Powerline Adapter an eine Steckdose an und verbinden Sie ihn an den Computer mit dem im Lieferumfang enthaltenen Ethernetkabel an.

  • Seite 11: Hauptseite (Main Page)

    Wenn Sie auf Nähere Informationen (Further Information) klicken, wird die Seite Nähere Informationen (Furhter Information Page) geladen (siehe Kapitel 3.3). Die Wahl Konfiguration ändern (Change configuration) wird die Seite zur Konfiguration- sänderung (Change Configuration page) laden (siehe Kapitel 3.4). Corinex AV200 Powerline Ethernet Adapter...

  • Seite 12: Nähere Informationen (Further Information Page)

    Diese Seite zeigt detailierte Informationen über das Modem, die Betriebszeit, Firmwareversion oder detailierte Informationen über die Einstellungen des Modems. Sie können auf die Hauptseite zurückkommen, indem Sie auf die Taste Zurück auf die Hauptseite (Return to main page) klicken. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 13: Seite Zur Konfigurationsänderung (Change Configuration Page)

    (in der Standardeinstellung 10.10.X.X und Netzmaske 255.255.0.0). • Die Netzmaske des Adapters kann auch geändert werden, zum Beispiel in ein Typ C (255.255.255.0), falls es notwendig ist. Wenn Sie damit nicht vertraut sind, dann können Sie diese erweiterte Option ignorieren. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 14: Mac Konfiguration

    Sie Fixed AP aus der Liste. In beiden Fällen klicken Sie auf OK, um Ihre Wahl zu bestätigen. Hinweis: Fixed AP steht nur dann zur Verfügung, wenn der Adapter mit einer nicht leeren Netzwerkidentifizierung (Network Identifier) konfiguriert ist (bitte lesen Sie unten weiter, um nähere Informationen über Netzwerkidentifizierung zu erfahren). Corinex AV200 Powerline Ethernet Adapter...
  • Seite 15 Die Eingabe einer leeren Zeichenkette (das Feld wird leergelassen) schaltet die Verschlüsselung ab. Nach der Eingabe der Passphrase klicken Sie auf OK, um Ihre Wahl zu bestätigen. Hinweis: Die Verschlüsselung wird nur dann eingeschaltet, falls eine Netzwerkidentifizierung eingestellt ist, welche nicht leer ist. Corinex AV200 Powerline Ethernet Adapter...
  • Seite 16 Webkonfiguration 3.4.3 Netzwerkkonfiguration Ihr Corinex AV200 Powerline Adapter kann so konfiguriert werden, dass er entweder DHCP (automatische Zuordnung von IP Adressen) oder fixe IP Adressen benutzt. Die folgenden Parameter werden von der fixen IP Konfiguration benutzt. Um den Adapter in Verbindung mit anderen Geräten in einem In-Home AV Netzwerk zu benutzen, ist es nötig sowohl eine gültige und eindeutige IP Adresse in dem...

  • Seite 17: Vlan Konfiguration

    3.4.6 VLAN Konfiguration Wenn AV200 Powerline Adapter als eine Erweiterung von ADSL benutzt werden, ist es für den Betreiber nötig zu erkennen, was für eine Art des Verkehrs jeder Adapter generiert. Dies wird üblich mit Hilfe von VLAN Tagging gemacht. Die AV200 Technologie beinhaltet eine Option zur Markierung des ganzen Verkehrs, welcher in das Powerline Netzwerk über die Ethernetschnittstelle jeden Adapters...

  • Seite 18: Konfiguration Der Priorität

    Falls Sie Keine (None), 8021p oder TOS auswählen, sind die kundenspezifischen Parameter versteckt, und die vordefinierten Einstellungen werden angewandt. Falls Sie aber kundenspezifische Einstellungen (Custom) auswählen, werden die kundenspezifischen Parameter angezeigt (siehe Bild unten) und diese können dann konfiguriert werden. Corinex AV200 Powerline Ethernet Adapter...
  • Seite 19 Priorität klassifiziert. Falls der Wert keinem der Muster entspricht, wird er eine Standardpriorität erhalten. Es gibt einen Satz der vordefinierten Kriterien, welche es ermöglichen, den Verkehr zu klassifizieren, indem das Feld 802.1p des Ethernetpakets oder das TOS Feld des IP Pakets benutzt wird. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 20: Konfiguration Der Sicherheit

    Konfiguration bleiben, und alle Änderungen, die in der Sektion Netzwerkkonfiguration ausgeführt wurden, werden angewandt. Dies bedeutet, dass wenn Sie die IP Adresse geändert haben, wird der Adapter mit der neuen Adresse neu gestartet. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 21: Aktualisierung Der Firmware Mit Der Nutzung Vom Tftp Server

    Applikation TFTPD32 zu benutzen. Diese Applikation kann man auf der folgenden Webseite finden: http://tftpd32.jounin.net/. Die Firmware Datei wird von Corinex bereitgestellt. Überprüfen Sie, ob der Dateiname mit der Platform (dh10) und der Chipart (9001, 9010) des zu aktualisierenden Adapters übereinstimmt.

  • Seite 22: Konfiguration Von Video Applikationen

    Als ein Beispiel dient das unten angegebene Netzwerk. Corinex AV200 Powerline Ethernet Adapter Corinex ADSL2+ Wireless Gateway G Home Electrical Wiring Corinex AV200 Powerline Corinex AV200 Powerline Ethernet Adapter Ethernet Adapter Desktop PC IP Set- Top Box Corinex AV200 Powerline Ethernet Adapter...
  • Seite 23 Auf der anderen Seite des Netzwerkes, wo das Modem an den Computer angeschlossen ist, wird der ausgehende Datenverkehr mit der Standardpriorität 2 klassifiziert, da keine Regel programmiert wurde. Hinweis: Obwohl angenommen wird, dass der Offsetwert dezimal ist, sind die Muster und Bitmasken standardmäßig im hexadezimalen Format. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 24: Firmware Update Seite

    Adapter neugestartet werden und die neue Firmware wird geladen. Falls der Update Prozess fehlschlägt, wird eine Fehlermeldung angezeigt. In solcher Situation kann der Adapter ohne Risiko neugestartet werden, aber die alte Firmware wird immer noch in dem Adapter sein. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 25: In-Home Av Netzwerktopologie

    Wert für alle Knoten im Netzwerk haben. Es ist nicht notwendig die In-Home AV MAC Adresse zu konfigurieren, da es nur eine Netzwerktopologie in der aktuellen Firmwareversion gibt. Sie müssen auch keine feste IP (Fixed IP) konfigurieren. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 26: Netzwerkszenarien

    Konfigurationsprogramm des Netzwerkes einen EP auswählen, das einen AP (automatisch) umwandelt, um das Netzwerk zu konfigurieren. 4.2.1 Szenarien der einfachen Netzwerke Die folgenden zwei Sektionen zeigen Beispiele von einem einfachen In-Home AV Netzwerk. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 27: Lokales Netzwerk Mit Der Nutzung Von Zwei Av200 Powerline Adapter

    4.2.1.2 Erweiterung der Internetverbindung an ein AV200 Powerline Netzwerk Das nächste Bild zeigt ein erweitertes PLC (Powerline) Netzwerk mit drei Corinex AV200 Powerline Ethernet Adaptern. Dies ist eine übliche Netzwerkkonfiguration, wo die Internetverbindung und das digitale Video durch die selbe ADSL Leitung übertragen werden.

  • Seite 28: Zwei Netzwerke Mit Direkter Verbindung

    Netzwerk in einigen spezifizierten Zugangschlitzen notifizieren und beide Netzwerke werden automatisch rekonfiguriert und sie werden den Kanal gemeinsam nutzen. Falls beide Netzwerke in derselben Zeit konfiguriert werden, wird der QoS Controller aus allen bestehenden APs ausgewählt. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 29: Netzwerkkonfiguration

    Netzwerkkonfiguration Einstellung einer IP Adresse auf Ihrem Computer Dieser Abschnitt erläutert, wie man eine statische IP Adresse in dem Betriebssystem Ihres Computers einstellt, um ihn an den AV200 Powerline Adapter anzuschließen und zu konfigurieren. 5.1.1 Einstellung einer statischen IP Adresse in Windows XP 1.
  • Seite 30 5. Wählen Sie Folgende IP Adresse benutzen (Use the following IP address) aus. Stellen Sie die IP Adresse manuell in dem Format 10.10.1.X (zum Beispiel 10.10.1.200) und Maske 255.255.0.0 der lokalen TCP/IP Einstellungen ein. Das Feld Default Gateway kann leer gelassen werden. Corinex AV200 Powerline Ethernet Adapter...
  • Seite 31 Lokale Verbindung in der Liste). Wählen Sie nicht einen TCP/IP Eintrag, dessen Name DUN, PPPoE, VPN oder AOL beinhaltet. Machen Sie einen Doppelklick auf die Lokale Verbindung (Local Area Connection). Das folgende Fenster wird erscheinen. Corinex AV200 Powerline Ethernet Adapter...
  • Seite 32 5. Wählen Sie Folgende IP Adresse benutzen (Use the following IP address) aus. Stellen Sie die IP Adresse manuell in dem Format 10.10.1.X (zum Beispiel 10.10.1.200) und Maske 255.255.0.0 der lokalen TCP/IP Einstellungen ein. Das Feld Default Gateway kann leer gelassen werden. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 33: Einstellung Einer Statischen Ip Adresse In Windows 98

    3. Um die IP Adresse auf 10.10.1.200 zu ändern, geben Sie den folgenden Befehl ein: ifconfig eth0 inet 10.10.1.200 netmask 255.255.0.0 up und drücken Sie Enter. Der vorherige Befehl nimmt eth0 als den Namen der Corinex AV200 Powerline Ethernet Adapter...

  • Seite 34: Einstellung Einer Statischen Ip Adresse In Mac Os

    Konsole ausführen. 5.1.5 Einstellung einer statischen IP Adresse in Mac OS 1. Öffnen Sie die Systemsteuerung Netzwerk (Network) in den Systemeigen- schaften (System Preferences). 2. Wählen Sie Eingebautes Ethernet (Built-in Ethernet) aus dem Pop-up Menü aus. Corinex AV200 Powerline Ethernet Adapter...

  • Seite 35: Verbesserung Der Ftp Leistung

    Bei einem Windows PC, machen Sie einfach einen Doppelklick auf die Datei tcpwin. reg, welche auf der Dokumentation-CD in dem Ordner „Scripts“ zu finden ist. Sie können das Script auch aus dem Autorun auf der CD ausführen. tcpwin.reg für die Nutzung bei Windows Betriebssystemen Corinex AV200 Powerline Ethernet Adapter...

  • Seite 36: Überprüfung Der Netzwerkleistung

    Übertragung und Empfang dar, welche der Adapter mit jedem Adapter auf dem Netzwerk erreicht. Benutzung von PLC Filtern Ein PLC (Powerline) Filter ist ein Tiefpassfilter, der nur 50/60 Hz Hauptspannung durchlässt. Dieser Filter blockiert das Powerline Signal. Corinex AV200 Powerline Ethernet Adapter...
  • Seite 37 Störungen in den PLC Bandbreitenbereich fallen und das Signal sich störend auf den Adaptern auswirkt. Diese Einstellung wird auf dem unten angegebenen Bild dargestellt. Noisy Appliance Corinex AV200 Powerline Corinex AV200 Powerline Ethernet Adapter Ethernet Adapter PLC Communication Corinex AV200 Powerline Ethernet Adapter...

  • Seite 38: Störungsbehebung

    Störungsbehebung Störungsbehebung Der Corinex AV200 Powerline Adapter wurde so entworfen, damit er ein zuverlässiges und einfach zu bedienendes Gerät ist. In diesem Kapitel sind einige Hinweise aufgeführt, die Ihnen im Falle einer Störung helfen sollen, den möglichen Fehler zu finden.
  • Seite 39 Netzwerktopologie mit den entsprechenden IP Adressen für die Computer, den Router/Access Point zu, da es die Problemabschätzung beschleunigen kann. Falls Sie Geräte einsetzen, die nicht von Corinex stammen, spezifizieren Sie diese bitte. Die Zeichnung kann in einem beliebigen graphischen Editor gemacht werden und dann in eines der üblichen graphischen Formats (JPEG, GIF) exportiert werden.
