Renz A 20 Betriebsanleitung
Elektronik schaber
Verwandte Anleitungen für Renz A 20
Inhaltszusammenfassung für Renz A 20

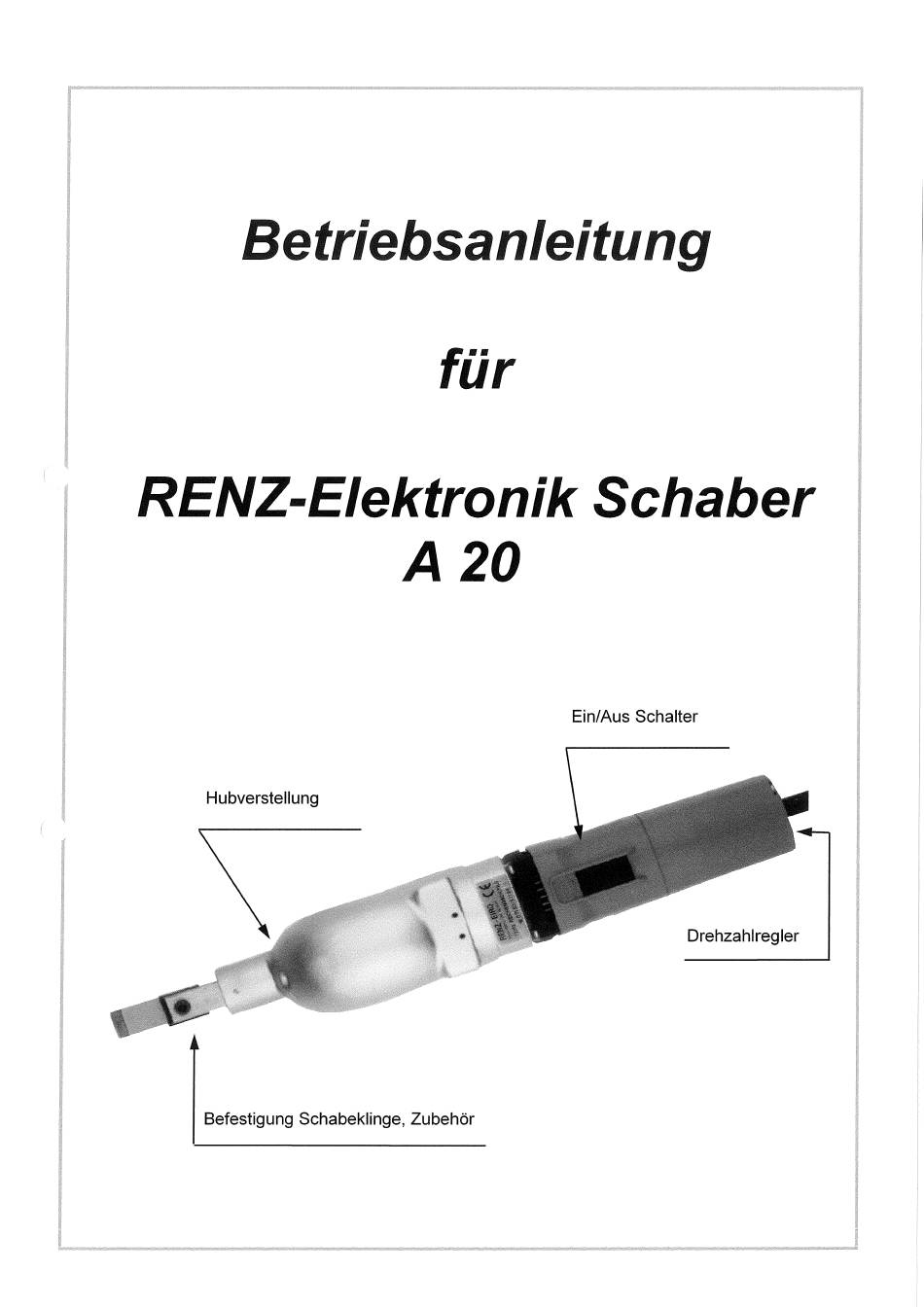

- Seite 1 Betriebsanleitung für RENZ-E1ektronik Schaber A 20 Ein/Aus Schalter Hubverstellung Drehzahlregler Befestigung Schabeklinge, Zubehör...
-
Seite 2: Konformitätserklärung
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG - Maschinenrichtlinie entspricht. Bei einer nicht mit uns abgestimmtenÄnderung der Maschine verliert diese Erklärung ihre Gültigkeit. Bezeichnung Elektronikschaber A 20 Seriennummer Einschlägige EG-Richtlinien: EG-Maschinenrichtlinie (89/392JEWG), i.d.F. 91/368/EWG , i.d.F. 93144/EWG, 93/68/EWG EG- Niederspannungsrichtlinie... -
Seite 3: Inhaltsverzeichnis
Zweckbestimmung Auswahl des Betriebsorts Betriebsarten 3.2.1 Handbetrieb 3.2.2 Festgespannter Betrieb Transport Betrieb Hubverstellung Betriebshinweise Drehzahlregelung Zubehör Schabeklingen I Schabeplatten schärfen Wartung I Instandhaltung I Störungsbeseitigung Wartung Instandhaltung Störungsbeseitigung Technische Daten Adressen I Stellen Hinweise Stücklisten und Anlagen Elektronikschaber A 20... -
Seite 4: Grundlegende Sicherheitshinweise
Die Angaben in der vorliegenden Betriebsanleitung gelten nur für die Maschine, deren Maschinennummer auf der Konformitätserklärung angegeben ist. Bei Rückfragen und Ersatzteilbestellungen bitten wir Sie folgende Daten anzugeben. Seriennummer Wir wünschen Ihnen ein problemlosesund störungsfreiesArbeiten mit dem Renz- Elektronikschaber. RENZ-EIRO Apparatebau und Vertrieb Beratung zum CE- Zeichen Fürstenstr. - Seite 5 Tragen Sie eine Schutzbrille! Sehhilfen für den täglichen Gebrauch sind keine Schutzbrillen. Behalten Sie während des Arbeitsprozesses sichere Standfestigkeit und Gleichgewicht. Wir empfehlen Gehörschutz zu tragen. Halten Sie Kinder von der Maschine fern; nicht autorisiette Personen sollten zur Maschine einen Sicherheitsabstand halten. Elektronikschaber A 20...
-
Seite 6: Verpflichtung Des Betreibers
Achten Sie vor jedem Gebrauchder Maschine und deren Zubehör auf Beschädigungenund lassen Sie diesesofort fachgerechtinstand halten. Verwenden Sie Original Renz - Ersatzteile. Achten Sie darauf, dass beim Einsetzen von Schabeklingen und Zubehör die Befestigung ausreichend ist. Führen Sie diese Arbeiten... -
Seite 7: Zweckbestimmung
- 100C bis + 300C bereich Betriebsarten Sie haben zwei grundsätzliche Betriebsarten zur Auswahl: 3.2.1 Handbetrieb (Normalfall) 3.2.2 Fest aespannter Betrieb mit Sonderzubehör Klemmhalterung Je nach Arbeitsaufgabe können Sie in diesen Betriebsarten eine Reihe von Werkzeugenverwenden,die die stoßendeBewegung des Schaberstößels nutzen. Elektronikschaber A 20... -
Seite 8: 3.2.1 Handbetrieb
• Für Schabearbeiten ist diese Betriebsart nicht sinnvoll und der Einsatz von Schabeklingen sehr gefährlich. Deshalb nie den Elektonikschaber mit Schabeklingen im fest gespannten Betrieb verwenden • Als Werkzeuge können hier eingesetzt werden: — Feilkopf Polierkopf Schleifl«opf Elektronikschaber A 20... -
Seite 9: Transport
Vorschaben (Schruppen): großen Hub einstellen und breite Schabeklinge einsetzen. Fertigschaben (Schlichten): den Hub verringern und schmale Schabeklinge verwenden. Durch Linksdrehung der Hubverstellung stellen Sie den Hub größer. Durch Rechtsdrehung der Hubverstellung stellen Sie den kleiner. Elektronikschaber A 20... -
Seite 10: Betriebshinweise
RENZ-EIektronikschaber Betriebshinweise Halteriemen Den Elektronikschaber A 20 umfasst man mit der einen Hand am Gehäusevorderteil und mit der anderen Hand am Motoneil und führt das Gerät annähemd parallel zur Arbeitsfläche. Der Hatteriemenermöglichteine sichere Führung und entspanntes Arbeiten mit dem Gerät. -
Seite 11: Schabeklingen I Schabeplatten Schärfen
50- 70geliefelt. Um gute Schabeergebnisse und hohe Standzeiten zu erreichen, empfehlen wir die Werkzeuge mit einer Diamantscheibe zu läppen. 5-70 Schneidenradius der Schabeklinqen 20 mm breite Schabeklingen Schlichten 60 mm Abrichten 90 mm 25 mm breite Schabeklingen Schruppen 30 mm breite Schabeklingen Elektronikschaber A 20... -
Seite 12: Wartung I Instandhaltung I Störungsbeseitigung
Sollte eine Reparatur notwendig sein, lassen Sie diese bitte bei durchführen. Störunqsbeseitiqung Störung Vorgehen Kohlebürsten durch Elektrofachkraft Motorleistung geht zurück tauschen lassen Vorgehen wie unter 8.1 beschrieben Spiel am Stößel Ein/Aus-Schalter, Kabel und Stecker von Maschine läuft nicht Elektrofachkraft untersuchen lassen Elektronikschaber A 20... -
Seite 13: Technische Daten
Tel. 07153/51144 07153/54973 Hinweise Die Firma Renz-Eiro behält sich vor, die Produkte jederzeit und ohne Ankündigung zu verändern Oder zu verbessern. Dies betrifft auch die Betriebsanleitung. Renz-Eiro übernimmt keine Haftung für Fehler in der vorliegenden Betriebs- anleitung, sowie für Schäden mittelbarer, unmittelbarer Oder zufälliger Art, eingeschlossen geschäfiliche Verluste Oder andere Schäden, die sich in... - Seite 14 13 14 z '747M: Motor k ugel Gehäu se —Anschl ußstück LagerhüLse BOLzen f. T— S Rundkopfschraube OIN 8 G R Jnbusschr. M6•fO DINS-12 BoLzen Gele Vierkant schlÜsseL f. Hubverst Ilg Stößel GeLen Ahtriebsspindel ingen ring T—Spindel T— Scheibe Zahnwelle Ring Gewindestift (3 Stk...
- Seite 15 BalMon auf cler S 7 276 49 00 23 6 Sie 6381CB 2016 230 V 150 Hz Axlal•gplel d *210...
- Seite 16 Sach— , 07. nummer NBL Benennung istoll.— Ånd„Nr, T MBi MOTORGEHÄEUBE atum zelchon Ltd. Monge Benennung Sachnummer Tgllzejche 1,000 0010 MOTORGEHAEUSE 0020 0020 1,000 SCHALTSCHIEBER 0030 SCHÄLTLEIBTE 0030 1,000 1,000 0040 0040 POLPAKET M, WICKLUNG 0050 0050 2,000 E JOT-PT-SCHRAUBE 00 '7 00-10 1 tooo...
- Seite 17 Sach BAUGRUPPEN-STUECKLISTE 26.07. numme NEL Benennung Letzte Ånd.-Nr. TMBA Datum 07.24 MOTORGEHAEUSE zeic Ifde Benennung Menge Sachnummør Teil 0210 0230 2,000 LINSENBLECHSCHRMJBE / 5 —m3 / 6 - Liter Sachnummer Maßelnhøil (ME) 1...
- Seite 18 BAUGRUPPEN-STUECKLISTE 26.07. Austell,- Letzte NBL Benennung Ånd.-Nr,TMBA Datum 07 .24 ANBAUMOTOR Lfd. Pos. Menge Benennung Saohnummer 0010 1,000 MOTORGEHAEUSE 0020 0250 1,000 ANKER 0030 0350 1,000 ZWISCHENLAGER 0040 0510 2,000 RILLENKUGELLAGER 0050 1,000 0640 DICHTUNGSRING 0060 0700 4,000 EJOT-PT-SCHRAUBE 0070 0530 1,000 ISOLIERBUCHSE...
- Seite 19 BAUGRUPPEN-STUECKLISTE Sach 07.95 numm Auetøll,- Letzte NBL Benennung Teil Datum 95 , 07 .24 Ånd,-Nr. TMBA MOTORGEHIEUSR zeich Menge Benennung Saohnummor Tell 0010 MOTORGEHÄEUSE 0020 0150 1,000 KABEL 0030 0160 1,000 SCHUTZSCHLAUCH ulaßeinhei (ME): Stuck/2 * Liter Sachnummer...
- Seite 20 Sach- UPPEN-STÜECXLISTE 24.05. nummer NBL Benennunq 08.0b82 r. 00000 zclchcn MAS C)I.PR.ENTH. Pox 'ionoo Bcncnnuno Tollzelchon Sachnummet 1, 000 IRI 5" STIRNRÅD 0010 0400 1,000 ZR15-11X0,75 STI RNRÅ) 0020 0410 1,000 ZR16-14XO,7 STIRNRÅD 0030 0420 Zeichn Sachnummer...
