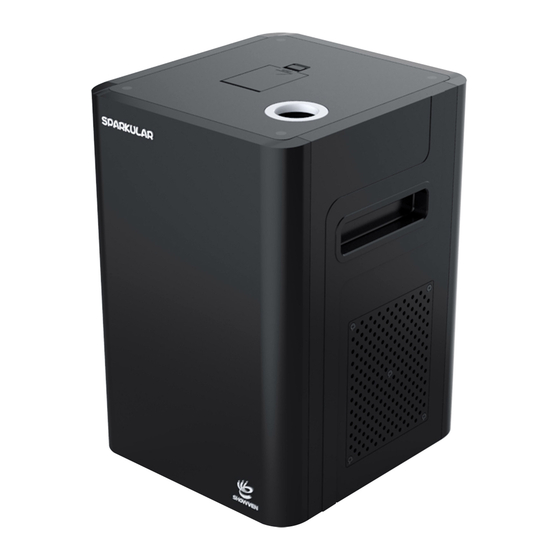

Showven BT01 Bedienungsanleutung
Sparkular
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Showven BT01
Inhaltszusammenfassung für Showven BT01
- Seite 1 BEDIENUNGSANLEITUNG Copyright Eventtec: Version 1.1 Deutsch 2017...
-
Seite 2: Sicherheit
Sicherheit Warnungen Lesen sie die Anleitung genau durch bevor sie das Gerät verwenden. Um Sparkular sicher und effizient zu verwenden beachten sie die Bedienungsanaleitung. Achtung: Ignorieren sie nicht potentielle Gefahren die negative konsequenzen mit sich führen. Bitte beachten sie das Sparkular nicht für den Dauerbetrieb konzipiert ist. Der maximale Dauerbetrieb ist 60 Sekunden, danach sollte die Maschine kurz pausieren (5 sec.) Dies sollte gemacht werden um eine Überhitzung zu vermeiden. -
Seite 3: Geräusch Emissions
Im Notfall Sollten sie die Geräte wegen einem technischen defekt oder ähnlichem sofort Stopen müssen. Drücken sie am Controller auf STOP und dann schalten sie das Gerät am Netzschalter aus. Geräusch Emissions Die Geräte überschreiten keine 80dB an Lautstärke. Reinigung Reinigen sie die Maschine nach jeder anwendung. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sparkular (BT01) Seite 1 Anleitung Seite 1 Funktionen Seite 1 Sparkular - Display und Tasten Seite 2 bis Seite 3 Anzeige Display Seite 3 bis Seite 5 DMX Modus Seite 5 Controller (ZK 6200) Seite 6 Controller - Display und Tasten... -
Seite 5: Sparkular (Bt01)
Anschlüsse：2x DMX 2x Power ( IN OUT) 2) Anleitung Das Sparkular System besteht aus 2 Geräten. Zu einem der Sparkular Projektor BT01 und zum anderen dem Controller ZK6200. Der BT01 verfügt über verschiedene Sicherheitsschaltungen und protokolliert und überträgt alle Betriebszustände und Fehlermeldungen an den Controller. Bitte beachten sie, dass die Protokollierung der Betriebszustände und Fehlermeldungen nur mit dem Controller ZK6200 möglich sind. - Seite 6 Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch Wenn sie das Gerät BT01 einschalten, beginnt es aufzuheizen. Wenn es FERTIG ( READY) aufgeheizt hat beginnt die READY LED zu Leuchten. Dies bedeutet das der Sparkular Projektor betriebsbereit ist. Die Auslassöffnung der Fontäne darf nie verschlossen sein wenn das Gerät eingeschaltet ist. Es kann zu einem Hitzestau führen.
-
Seite 7: Anzeige Display
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch 6) Anzeige Display Hauptanzeige： i) Zeigt DMX Address. ii) Zeigt die Temperatur im innersten Kern. iii) Zeigt Störungen an, wenn vorhanden. Störungen Beschreibung E0 System IC System Störung E1 Motor Schutz Überstromschutz des Motors E2 Temp. - Seite 8 Einstellung für Menge an Granulat Zufur #10* Mode Selection Factory Mode/ User Mode Nur für Hersteller Default Parameter Zurücksetzen auf Auslieferungszustand Motor Protect On/Off Motorschutz (Ein oder Aus) Spannungs Einstellung 110 oder 220V AC (BT01 = Power Selection 220/110Vac 220V AC) www.sparkular-fx.com Seite 4 von 17...
-
Seite 9: Funktion
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch 7) DMX Kanal Modus: Sparkular hat 2 Kanäle DMX Kanal 1 Funktion 0-15 Fontäne AUS 16-39 Fontäne Höhe 1 40-63 Fontäne Höhe 2 64-87 Fontäne Höhe 3 88-111 Fontäne Höhe 4 112-135 Fontäne Höhe 5 136-159... - Seite 10 1. Der ZK6200 Controller ist ein intelligentes Kontrollsystem für die Ansteuerung von mehreren Sparkular BT01. Der Audio Auslöser und Timing Code Auslöser sind perfekt geeignet um Musiksyncrone Shows zu produzieren. Ein LAN Anschluss ist für die Zukunft vorgesehen um Erweiterung zu realisieren.
-
Seite 11: Controller Zk6200
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch 3) Controller Oberfläche Controller ZK6200 a) Anschlüsse: AC Input CAN: CAN Input / Output Ports. Tape In: Audio Signal Eingang Tape Aux: Audio Signal Eingang AUX Music: Zeigt die Stärke des Eingangs Signal an MIDI In: Zeit Synchrones Signal Eingang für MIDI &... - Seite 12 Sparkular am aufheizen ist. Haben die Geräte die Betriebstemperatur erreicht leuchtet die LED durchgehend grün. Wir nun durch das Drücken einer Taste ein Sparkular Projektor gestartet beginnt die LED rot zu leuchten. Wenn sie vergessen den BT01 wieder abzuschalten macht dieser das Automatisch nach 30 Sekunden. Automatik Shows Um eine der Spezial Effekte Show zu starten drucken sie die gewünschte Taste.
- Seite 13 Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch Test --- Wenn sie Test drücken wird der Effekte im Display ausgelöst, die LED leuchtet aber kein Signal wird an die Geräte gesendet. Pause oder Stop --- Geräte können sofort gestoppt werden wenn etwas Unerwartetes passiert. Die Heizung schaltet dann auch ab.
-
Seite 14: Datei Auswahl: F2
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch Einstellungen Wert Beschreibung FILE NO. Datei Nummer Fontänen Höhe. “.” direkte Höhenverstellung 1-5m. FIRING HEIGHT 1-10 FIRING DURATION 0.1-30.0s Dauer der Fontäne TRIGER DELAY 0.1-30.0s Pausenzeit zwischen der Geräten REPEAT PERIOD or Wiederholung Zeit (die Zeit muss länger sein als die Dauer) 0.1-30.0s REPEAT DELAY... - Seite 15 Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch Einstellung Menu：F3 Einstellung Wert Beschreibung Sparkular Start and 1-18 units (standard) Das Maximum der steuerbaren Geräte end number 1-54 units (pro) HAND, AUDIO, Trigger Source Auslöse Quelle MIDI Auslösespannung muss an Audioquelle angepasst Audio Level 1,2,3,4 werden...
-
Seite 16: Anschluss Der Komponenten
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch User Mode, Factory Mode Selection Nur für Hersteller Mode LANGUAGE ENGLISH/CHINESE Sprachauswahl Repeat period or This Changes how the Files are played back; REPEAT TIME MODE Repeat Period – Delay Explained in End Note Repeat Delay DMX Input erlaubt den Benutze externe Controller zu On/Off... - Seite 17 Controller DMX Kabel Stromkabel PowerCON 2) DMX Anschluss Controller und Sparkular Controller (ZK6200) Kabel Sparkular (BT01/BT02) Sparkular Stromanschluss PowerCON Maximal of 6 Geräte Sparkular in einem Stromstrang Sparkular (BT01) Power Con Kabel Stromanschluss zwischen den Geräten PowerCON www.sparkular-fx.com Seite 13 von 17...
-
Seite 18: Vorbereitung And Start
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch Sparkular (BT01/BT02) Power Extension Supply Cable Sparkular (BT01/BT02) DMX Kabel zwischen 2 Sparkular Sparkular (BT01/BT02) DMX Communication Cable Sparkular (BT01/BT02) 4. Vorbereitung und Start 1) Einfüllen von Granulat Öffnen sie die Klappe an der Oberseite des Sparkular Füllen sie die 200g Titan Granulat in die Öffnung. Nun verteilen sie dieses gut im Behälter durch leichtes bewegen des Sparkular. - Seite 19 Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch füllen schliessen 2) Einschalten des Controller Schalter betätigen am Controller 3) Einschalten des Sparkular Schalter betätigen am Sparkular, 4) Einstellungen Beachten sie die die Anleitung 5) Aktivieren der Sparkular Geräte Um das Gerät zu aktivieren benötigen sie die Sparkular Karte, halten sie diese an das Gerät und dieses ist Freigeschalten.
-
Seite 20: System Starten
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch 6) System Starten Nach dem setzen der Parameter am Controller drucken sie FIRE um den Sparkular zu starten. Nun können sie auch 8 verschiedene Shows programmieren diese sie dann direkt aufrufen können. 7) System Stoppen Nach der Show schalten sie den Sparkular un den Controlle aus. -
Seite 21: Repeat Period/Delay - Erklärung
Liuyang Xiaowen Electronic Technologies Co., Ltd. Eventtec 2017 Deutsch Repeat Period/Delay – Erklärung Der Controller verfügt über einen Wiederholung und Verzögerung Modus. Dieser Modus erlaubt einen sich kontinuierlich wiederholenden Effekt. Der Controller ZK6200 kann über F3 in den Repeat Period Modus gestellt werden. Wenn der Repeat Period Modus aktiviert ist , startet der Loop nachdem der erste Kanal gezündet wurde.
