Hauptkarton
• 1 vormontierter Korpus
• 2 eloxierte, verschweißte Beingestelle
• 4 Schwerlast-Stellfüsse, Schwarz (bereits in das Beingestell eingedreht)
Beipack
A - 12 Schloßschrauben mit Mutter und 8 Schnellbauschrauben für Beingestell
B - 2 Balleinwurfschalen mit 6 mit Befestigungsschrauben
C - 8 Contus® Spielstangen (2x2-Loch, 4x3-Loch, 2x5-Loch)
D - 8 Contus® JetSpin Sportgriffe für die Spielstangen
E - 16 Gummipuffer mit Einsteckscheibe
F - 12 Abstandscheiben Schwarz
G - 2 x 11 Original Soccer Spielfiguren
H - 4 Stellringe Schwarz mit Schraube und Stoppmutter
I - 25 Schrauben und Hülsenmuttern für Spielfiguren (3 Stück Reserve)
J - 2 Torzähler mit insgesamt 4 Befestigungsschrauben
L - 4 Soccerbälle Art. 6066 Contus
M - 1 Pflege- und Gleitmittel für die Stangen
Ausstellung und Verkauf
Oberau 8
35116 Hatzfeld (Eder)

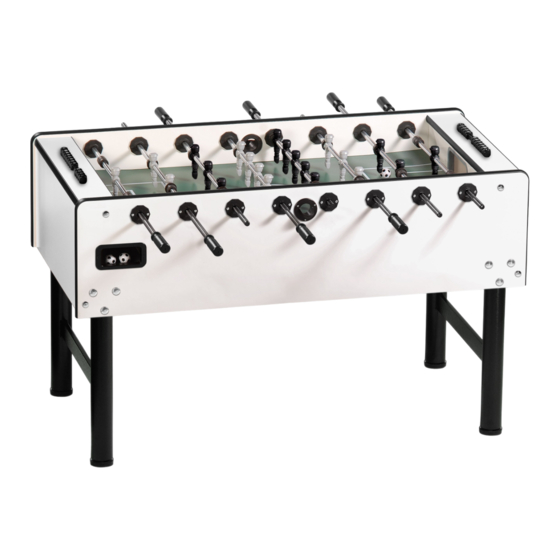

Vector III
Lieferumfang und Aufbauanleitung
®
Joker
Tel.
(0 56 23)
9 333 888
Seite 1
Internet
kicker-klaus.de
service@kicker-klaus.de
Werbung
Inhaltszusammenfassung für Kicker Klaus Vector III
- Seite 1 Vector III Lieferumfang und Aufbauanleitung Hauptkarton • 1 vormontierter Korpus • 2 eloxierte, verschweißte Beingestelle • 4 Schwerlast-Stellfüsse, Schwarz (bereits in das Beingestell eingedreht) Beipack A - 12 Schloßschrauben mit Mutter und 8 Schnellbauschrauben für Beingestell B - 2 Balleinwurfschalen mit 6 mit Befestigungsschrauben C - 8 Contus®...
- Seite 2 Packen Sie als erstes den Korpus aus und legen ihn mit der Unterseite nach oben auf den Fussboden. Bringen Sie je ein Beingestell wie abgebildet in Montageposition und stecken die Schloßschrauben (A) von außen ein. Drehen Sie die Mutter zunächst nur ganz leicht Dann werden die beiden Beingestelle mit den 8 Schnellbau-Schrauben (A) befestigt.
- Seite 3 Vor dem Einsetzen der Stangen erfolgt die Griffmontage. An einem Ende jeder Spielstange sehen Sie ein einzelnes Bohrloch. Dies ist die Griffseite der Stange. (Anmerkung: Diese Bohrung wird nur für geschraubte Holzgriffe alter Bauart benötigt) Wir empfehlen die Stangen mit einem feuchten Tuch abzureiben. Der Wasserfilm erleichtert die Montage des Griffes und der Figuren im nächsten Schritt.
- Seite 4 Jetzt können die Stangen in den Korpus eingesetzt werden. Die Positionen der Stangen, Spielfiguren, Stellringe und Gummipuffer mit Einsteckscheibe können Sie den folgenden Abbildungen entnehmen. Torwartstange Alle anderen Stangen Montieren Sie als letztes die beiden Torzähler (J). Ausstellung und Verkauf Tel.
