Comhead Cable2BT Link Bedienungsanleitung

Bedienungsanleitung
Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die
Sicherheitshinweise (Rückseite)! Zum späteren Gebrauch aufbewahren!
Model: COMHEAD Cable2BT Link
Drahtlose multifunktionale PTT-Einheit mit
3,5 mm Klinkenbuchse für Ohrhörer/ Headsets
und Mikrofon

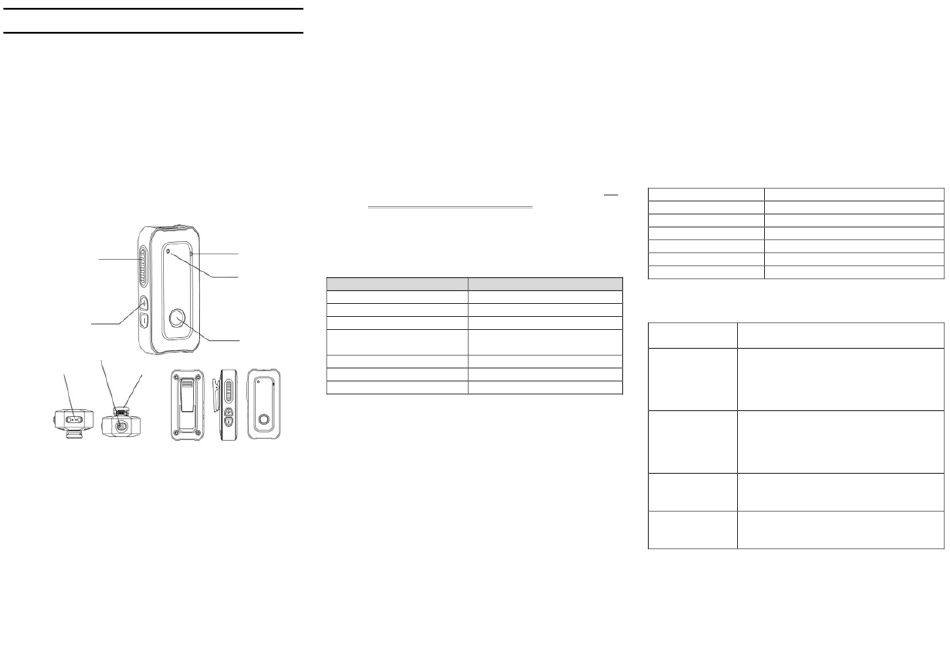

Produktübersicht:

[1] PTT (Sprechtaste)
[4] Lautstärkeregler +/-
[7] Klinkenbuchse(3,5mm)
6.Ladeanschluss
8.Clip
Lieferumfang:

 Drahtlose multifunktionale PTT-Einheit
 Magnetisches Ladekabel
 Bedienungsanleitung
Besondere Merkmale:

 RESET – Setzen Sie das Gerät auf die Werkseinstellungen zurück,
indem Sie die Lautstärketaste + und die Ein-/ Ausschalttaste 3
Sekunden lang gedrückt halten.
 Der Cable2BT Link erkennt Headsets mit externem Mikrofon
(CTIA) und deaktiviert das interne Mikrofon automatisch.
Bedienung:

 Einschalten: Drücken Sie die Ein-/ Ausschalttaste und halten Sie
sie 3 Sekunden lang gedrückt, bis die Ansage "Power on" über den
Ohrhörer/ Headset zu hören ist; die Status LED blinkt einmal lila,
um anzuzeigen, dass das Gerät eingeschaltet ist.
 Ausschalten: Drücken Sie die Ein-/ Ausschalttaste und halten Sie
sie 3 Sekunden lang gedrückt, bis die Ansage "Power off" über den
Ohrhörer/ Headset zu hören ist; die Status LED blinkt einmal lila,
um anzuzeigen, dass das Gerät nun aus ist.
 Sprechtaste PTT: Halten Sie die PTT gedrückt, um zu sprechen,
und lassen Sie sie los, um die Übertragung zu beenden.
 Lautstärkeregelung: Drücken Sie die Lautstärkeregler (+) / (-), um
die Lautstärke einzustellen. Das Gerät gibt einen Ton aus, sobald
die Lautstärke den minimalen oder maximalen Wert erreicht. Zu
hohe Lautstärke kann ihr Gehör schädigen!
 Anschluss Headset: Über die 3,5 mm Klinkenbuchse können
Ohrhörer oder Headsets mit Mikrofon angeschlossen werden.
Status LED:
[2] Mikrofon 
[3] Status LED
Status
Ein-/Ausschalten
Ladevorgang
Ladevorgang beendet
Akku schwach
[5] Ein-/ Aus-
schalttaste
Kopplungsmodus (Pairing)
Gerät verbunden
Gerät nicht verbunden gekoppelt
Kopplungsprozess (Pairing) für Funkgeräte/

Smartphones und Wave
1. Vergewissern Sie sich, dass der Cable2BT Link ausgeschaltet ist. Halten
Sie nun die Ein-/ Ausschalttaste gedrückt um sie einzuschalten.
2. Der Cable2BT Link befindet sich im Kopplungsmodus (Pairing), wenn die
Status LED abwechselnd rot und blau blinkt und die Tonansage "Pairing"
über den Ohrhörer/ Headset zu hören ist.
3. Starten Sie die Bluetooth-Funktion auf dem Funkgerät/ Smartphone.
4. Wählen Sie aus der Liste das Gerät mit dem Namen "BTW-XXXX" (XXXX
generiert über MAC-ID) und verbinden Sie dieses.
5. Der Kopplungsvorgang ist nun abgeschlossen und die Tonansage "Pairing
successful" ist über den Ohrhörer/ Headset zu hören.
** Wenn auf dem Display des Bluetooth-Gerätes ein Kennwort
erforderlich ist, geben Sie "0000" ein.
** Bei einigen Funkgeräten müssen Sie nach dem Pairing und Tonansage
noch "Verbinden" auswählen, um die Bluetooth-Verbindung
herzustellen.

1. Schließen Sie zuerst den vorher beschriebenen kompletten
2. Starten Sie anschließend die Zello App.
3. Wählen Sie "Settings" -> "Push-to-talk buttons" -> "Add new Device"
4. Betätigen Sie nun die PTT (Sprechtaste) des Cable2BT Link.
5. Anschließend taucht unter "OTHER BUTTONS" die "PTT-Z" auf.
6. Wählen Sie die "PTT-Z" aus.
7. Sobald "PTT-Z" "Connected" erscheint, ist sie einsatzbereit.

LED
Blinkt kurz in Lila

Leuchtet konstant rot
Leuchtet konstant blau
Blinkt alle 3 Sekunden
abwechselnd rot und blau
Blinkt abwechselnd rot und blau
Blinkt alle 3 Sekunden blau
Blinkt alle 3 Sekunden rot
Die aufgeführten Marken- und Firmenbezeichnungen sind zum Teil
eingetragene Warenzeichen der jeweiligen Inhaber oder Hersteller und
dienen nur zur Anzeige der Kompatibilität.
Kopplungsprozess (Pairing) für Zello App
Kopplungsprozess (Pairing) für Smartphones ab.
Allgemeine Spezifikationen:
Mikrofon -40±2dB@1KHz
Schutzklasse IP55
Lebenssdauer PTT ≥500.000 Schaltzyklen
Reichweite bis zu 10 Meter (entspricht BT 5.0 Klasse 2)
Akku 260mAH Li-Polymer
Ladezeit ca. 2 Stunden (5V 200mA)
Betriebstemperatur -15~45°C (5~113°F)
Fehlersuche:
Lässt sich nicht Prüfen Sie, ob das Gerät richtig geladen wurde
einschalten und laden Sie es gegebenenfalls auf.
Kann nicht geladen Überprüfen Sie die Verbindung zum Gerät/
werden Netzteil und zur Steckdose. Prüfen Sie, ob es
ordnungsgemäß in der Ladeschale (optional) sitzt.
Die Status LED leuchtet konstant rot beim
Ladevorgang.
Der Akku hält die Prüfen Sie, ob der Akku richtig geladen wurde. Der
Ladung nicht Akku hat eine bestimmte Lebensdauer; tauschen
Sie den Akku aus, wenn er auch bei voller Ladung
keine ausreichende Betriebszeit mehr bietet.
Kontaktieren Sie dazu ihren Fachhändler.
Probleme bei der Schalten Sie das Funkgerät/ Smartphone für
Kopplung (Pairing) 5 Sekunden aus und starten Sie den
Kopplungsprozess (Pairing) erneut.
Probleme beim Überprüfen Sie die Bluetooth-Verbindung und, ob
Senden (TX) oder das Gerät richtig gekoppelt ist. Die Status LED
Empfangen (RX) blinkt alle 3 Sekunden blau bei einer Verbindung.
0dB=1V/Pa
