Schwaiger SOBM1030 Montageanleitung

MONTAGEANLEITUNG UND SICHERHEITSHINWEISE
Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Produktes. Diese Bedienungsanleitung soll Ih-
nen beim Umgang und der Bedienung mit diesem Produkt helfen. Lesen Sie die Gebrauchsanweisung sorgfäl-
tig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie
diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit
und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile enthalten sind.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Vor der Montage
• Rückversichern Sie sich bei Ihrem Vermieter, wenn Sie nicht Eigentümer sind, ob er der Montage zustimmt.
• Sprechen Sie mit Ihrer Eigentümergemeinschaft, wenn sich der Montagestandort im Gemeinschaftseigen-
tum befindet.
• Rückversichern Sie sich bei Ihrem zuständigen Bauamt, ob etwas gegen die Montage spricht (z.B. wegen
Denkmalschutz oder einer Erhaltungsatzung)
• Mini-Solaranlagendürfen nicht höher als in vier Metern Höhe (Oberkante über Verkehrsfläche) montiert
werden, wenn sich Personen unter dem Modul aufhalten oder fortbewegen können. Bitte informieren Sie
sich vorab über die jeweilige Baugenehmigung für PV-Anlagen in Ihrer Gemeinde. Informieren Sie sich bitte
explizit über die „Glas über Kopf Regelung". Montage nur bis 4 Meter Einbauhöhe!
• Bei mehreren Erzeugungsanlagen besteht die Gefahr einer Überlastung der Stromleitung. Vergewissern Sie
sich, dass im Endstromkreis nicht bereits eine Solaranlage angeschlossen ist.
• Beachten Sie vor der Montage die Maße des Moduls und prüfen Sie, ob der Platz vorhanden ist.
ACHTUNG!
Bitte achten Sie bei der Montage immer auf gültige Bauverordnungen.
Prüfen Sie das bitte, bevor Sie die Anlage aufstellen.
Die Montage muss durch Fachpersonal durchgeführt werden.
ALLGEMEINE SICHERHEITS- & WARTUNGSHINWEISE
WICHTIG!
• Achten Sie darauf, dass es nicht zu Personenschäden durch von der Anlage herabfallenden Teilen kommen
kann. SCHWAIGER GmbH übernimmt keine Haftung für die fachgerechte Installation der Anlage und ihrer
Halterung. Insbesondere bei einer Anbringung im oder über dem öffentlichen Bereich.
LIEFERUMFANG
• Winkelprofile für 1 Solarmodul
• Montagematerial
• Bedienungsanleitung
HINWEIS
Prüfen Sie vorab das Montagematerial auf die Vollständigkeit!
HINWEIS
Vor Erstinbetriebnahme bitte kontrollieren, ob das Produkt Schäden auf-
weist. In diesen Fall das Produkt nicht verwenden!
TECHNISCHE DATEN
Artikelnummer SOGM0130
Einsatzbereich Außenbereich
Produktmaterial Ständerwerk Aluminium, Schrauben Edelstahl
Geeignet für 1 gerahmtes Solarmodul bis max. 30 Kg
Gewicht 2,7 Kg

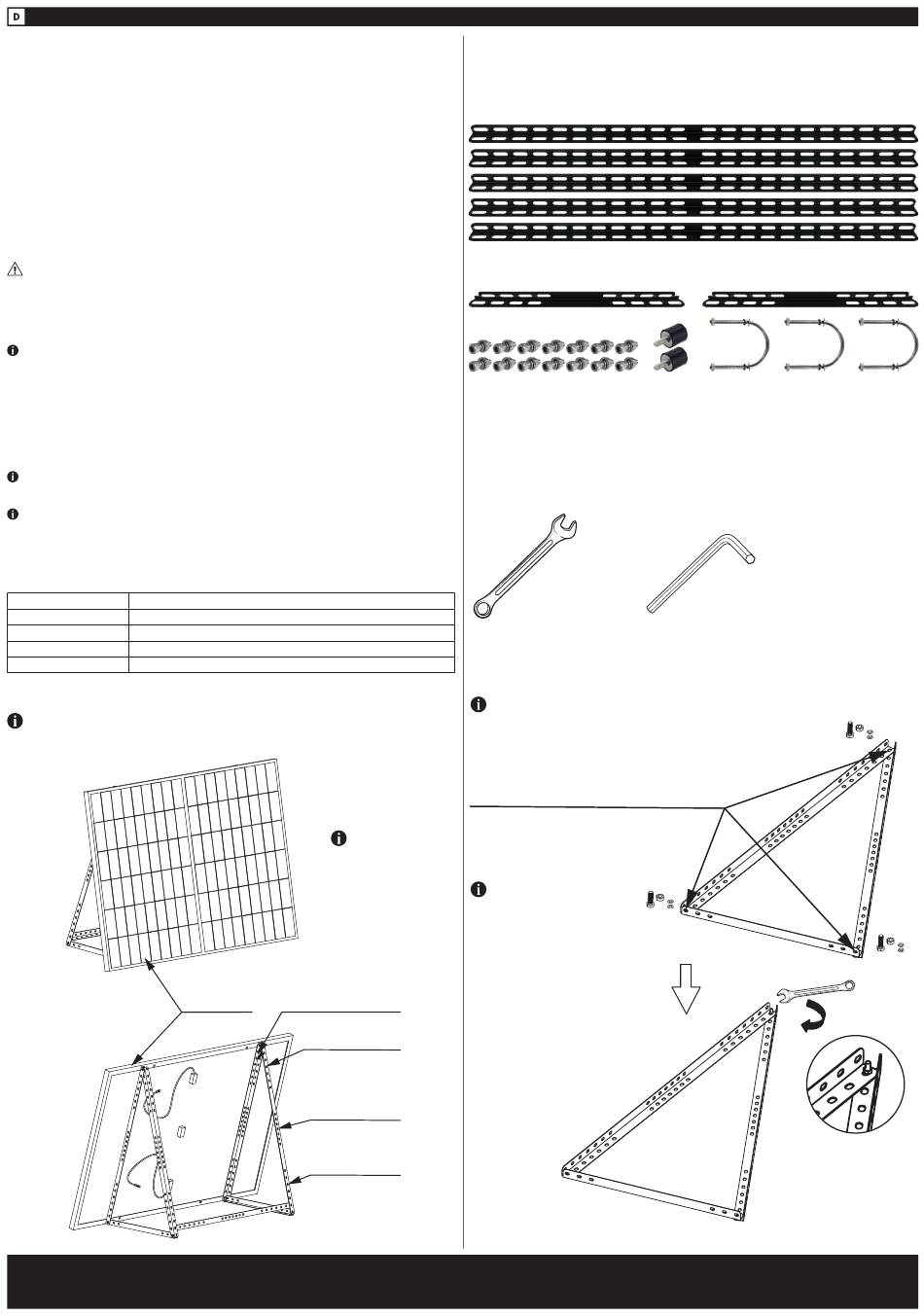

MONTAGE
Die Montage muss durch Fachpersonal durchgeführt werden.
(Bilder bzw. Zeichnungen sind beispielhaft und können abweichen.)
3D
SOBM1030
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299 | www.schwaiger.de | hotline@schwaiger.de
Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten.
Hinweis:
Schützen Sie das
Solarpanel bei
der Installation
vor Kratzern.
Solarmodul Solarmodul Halterung
Einbauposition der
U-förmigen Halterung
Einbauposition des
Mikro-Wechselrichters
Einbauposition der
U-förmigen Halterung
Montagezubehör
Solarmodul Halterung (Winkelprofile)
L1 -
5 Stück
L2 -
2 Stück
14x Schrauben Sets 2x Gummi-
M8 mit Mutter, stoßdämpfer
Unterlegscheibe
und Federring.
Benötigte Werkzeuge:
(Nicht im Lieferumfang enthalten!)
Schraubenschlüssel
10 mm
13 mm
14 mm
Schritt 1
HINWEIS:
Bei der Montage werden die breiten
Seiten der Profile aneinander geschraubt.
Solarmodul Halterung mit M8*25
Schrauben/Muttern befestigen
HINWEIS:
Achten Sie auf eine gleiche
Ausrichtung der Langlöcher
bei allen Montagepunkten,
sodass die Halterung
symetrisch ist. Man kann
die Schraubpunkte auch nach
Montage am Modul korrigieren.
Schritt 2
Schrauben mit einem
Schraubenschlüssel
anziehen
3x U-förmige
Geländerhalterungen
6er Inbus
(Winkelschraubendreher 6-kant, 6 mm)
L1
L2
L1
L1
L2
L1
SOBM1030_BDA
