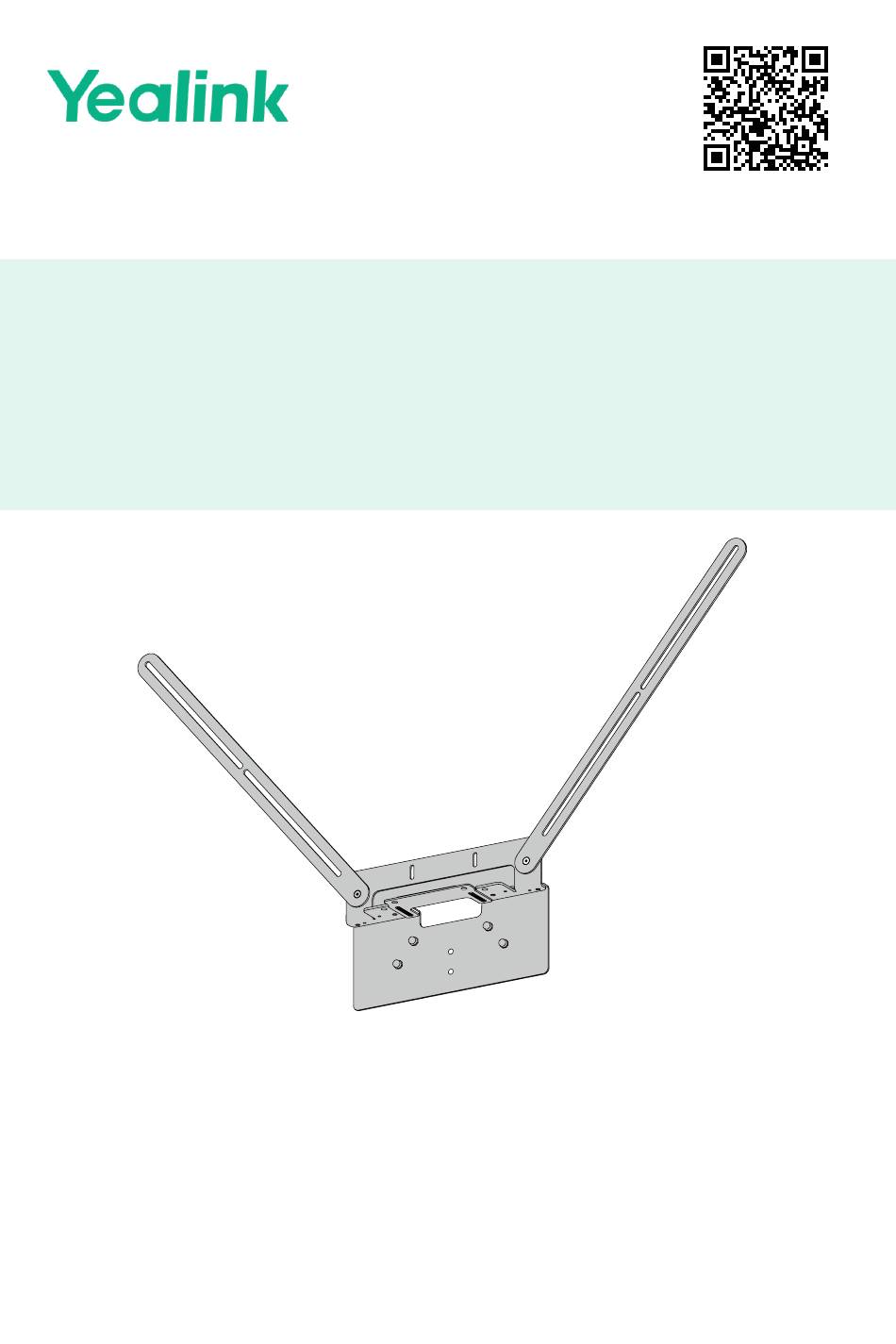

- Seite 1 Installation Video VB-TVMount-01 Quick Start Guide V1.0 English | Deutsch | Français | Español...
- Seite 2 CONTENT English............1 Deutsch...............5 Français............9 Español............13...
-
Seite 3: Package Contents
Package Contents Gasket 1/2 inch Screw TV Mounting Bracket Top Mounting Bracket Quick Start Guide * Supports MeetingBar A40/A50, *Only supports SmartVision 40 MeetingBar A50 Adjusting the Extension Bracket (Optional) ❷ Adjust the extension bracket. ❶ Loosen the screw Velcro needs to be able to stick to the bottom of the TV. -
Seite 4: Bottom Mounting
Installing the VB-TVMount-01 Before installation, adjust the extension bracket to the appropriate position. See 2 Adjusting the Extension Bracket. • Bottom Mounting ❶ ❷ Stick the velcro to the bottom Remove the velcro center of the TV. ❸ Fix the bracket... - Seite 5 • Top Mounting ❶ ❷ Remove the Bottom Fix the Top Mounting Bracket Mounting Bracket Rotate 180° ❸ Remove the velcro ❹ Stick the velcro to the bottom center of the TV. Fix the bracket Gasket Gasket can be used when the gap between the back of the TV and the bracket is relatively large.
- Seite 6 Installing the MeetingBar A50 The installation method for the top and bottom is the same. The following takes the bottom installation as an example. ❶ Install the Mounting Bracket ❷ Place the A50 ❸ Fix the A50 The Mounting Bracket is provided by the MeetingBar A50 product package.
-
Seite 7: Verpackungsinhalt
Verpackungsinhalt Dichtung 1/2 Zoll Schraube TV-Montagehalterung Obere Montagehalterung Kurzanleitung * Unterstützt MeetingBar A40/ *Unterstützt nur A50, SmartVision 40 MeetingBar A50 Anpassung der Verlängerungshalterung (optional) ❷ Stellen Sie den ❶ Verlängerungsbügel ein. Lösen Sie die Schraube Das Klettverschluss muss an der Unterseite des Fernsehers haften können. -
Seite 8: Installation Der Vb-Tvmount
Installation der VB-TVMount-01 Bringen Sie die Verlängerungshalterung vor der Installation in die richtige Position. Siehe 2 Einstellen der Erweiterungshalterung. • Untere Befestigung ❶ ❷ Kleben Sie das Klettverschluss auf Klettverschluss abreißen die untere Mitte des Fernsehers. ❸ Befestigen Sie die Halterung... -
Seite 9: Befestigung Oben
• Befestigung oben ❶ ❷ Befestigen der oberen Entfernen Sie die untere Montagehalterung Montagehalterung Um 180° drehen ❸ Klettverschluss abreißen ❹ Kleben Sie das Klettverschluss auf die untere Mitte des Fernsehers. Befestigen Sie die Dichtung Halterung Die Dichtung kann verwendet werden, wenn der Abstand zwischen der Rückseite des Fernsehers und der Halterung relativ groß... -
Seite 10: Einbau Der Meetingbar A50
Einbau der MeetingBar A50 Die Installationsmethode für die Ober- und Unterseite ist die gleiche. Im Folgenden wird die untere Installation als Beispiel verwendet. ❶ Montieren Sie die Montagehalterung ❷ Platzieren Sie das A50 ❸ Befestigen des A50 Die Montagehalterung ist im Lieferumfang der MeetingBar A50 enthalten. -
Seite 11: Contenu Du Paquet
1 Contenu du paquet Joint d'étanchéité Vis de 1/2 pouce Support de montage TV Support de montage Guide de démar- supérieur rage rapide * Supporte MeetingBar A40/A50, SmartVision 40 *Supporte seulement MeetingBar A50 Réglage du support d'extension (en option) ❷ Ajuster le support d'extension. - Seite 12 Installation du VB-TVMount-01 Avant l'installation, réglez le support d'extension dans la position appropriée. Voir 2 Réglage du support d'extension. • Montage sur le fond ❶ ❷ Collez le ruban velcro au centre de la Déchirer le ruban partie inférieure du téléviseur.
- Seite 13 • Montage par le haut ❶ ❷ Retirer le support de Fixer le support de montage montage inférieur supérieur Rotation de 180 ❸ Déchirer le ruban velcro ❹ Collez le ruban velcro au centre de la partie inférieure du téléviseur. Fixer le support Joint d'étanchéité...
- Seite 14 Installation de la MeetingBar A50 La méthode d'installation pour le haut et le bas est la même. L'installation ci-dessous est un exemple d'installation par le bas. ❶ Installer le support de montage ❷ Placez le A50 ❸ Fixer le A50 Le support de montage est fourni avec l'ensemble des produits MeetingBar A50.
-
Seite 15: Contenido Del Paquete
1 Contenido del paquete Junta Tornillo de 1/2 pulgada Soporte de TV Soporte de montaje Guía de inicio superior rápido * Compatible con MeetingBar A40/ A50, SmartVision 40 *Sólo admite MeetingBar A50 Ajuste del soporte de extensión (opcional) ❷ Ajuste el soporte de extensión. ❶... - Seite 16 Instalación del VB-TVMount-01 Antes de la instalación, ajuste el soporte de extensión a la posición adecuada. Ver 2 Ajuste del soporte de extensión. • Montaje inferior ❶ ❷ Pega la velcro en la parte inferior Retire la velcro central del televisor.
- Seite 17 • Montaje superior ❶ ❷ Retire el soporte de montaje Fijación del soporte superior inferior Giro de 180 ❸ Retire la velcro ❹ Pega la velcro en la parte inferior central del televisor. Fijar el soporte Junta La junta puede utilizarse cuando el espacio entre la parte posterior del televisor y el soporte es relativamente grande.
- Seite 18 Instalación del MeetingBar A50 El método de instalación para la parte superior e inferior es el mismo. A continuación se toma como ejemplo la instalación inferior. ❶ Instale el soporte de montaje ❷ Coloque el A50 ❸ Fijar el A50 El soporte de montaje viene incluido en el paquete del producto MeetingBar A50.
