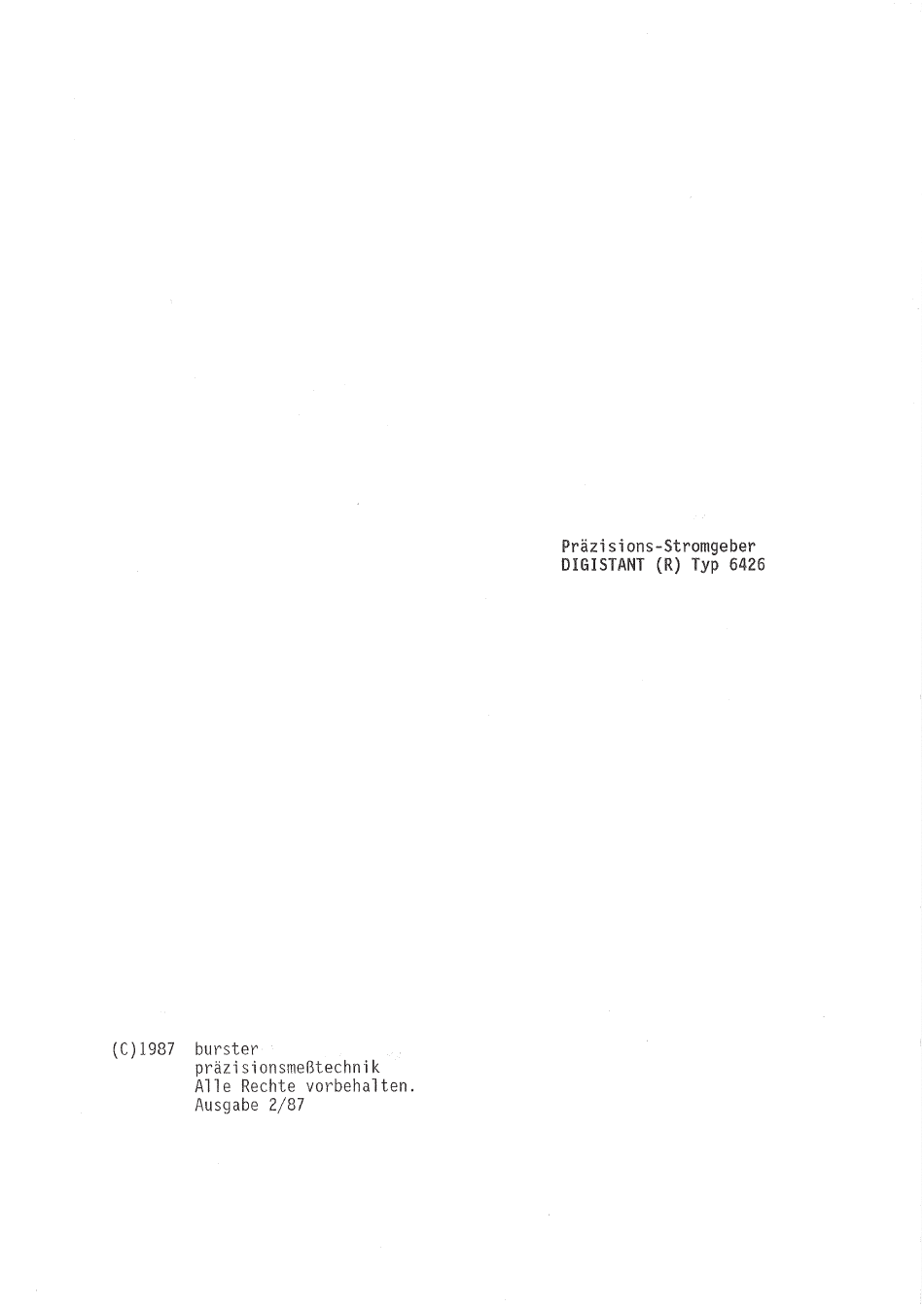

- Seite 1 Präzisions-Stromgeber DIGISTANT (R) Typ 6426 burster (C)1987 präzisionsmeßtechnik Alle Rechte vorbehalten. Ausgabe 2/87...
- Seite 2 - Präzisions-Stromgeber DIGISTANT (R) Typ 6426 - in übereinstimmung mit den Bestimmungen der Amtsblattverfügung 1046/1984 funk-entstört ist. Der Deutschen Bundespost wurde das Inverkehrbringen dieses Gerätes angezeigt und die Berechtigung zur Überprüfung der Serie auf Einhaltung der Bestimmungen ei ngeräumt. burster präzisionsmeßtechnik...
- Seite 3 Vielen Dank für das Vertrauen, das Sie uns mit der Entscheidung für ein Produkt unseres Hauses entgegenbringen. Unsere jahrzehntelange Erfahrung in der Präzisionsmeß- technik sol] Ihnen mit diesem Gerät zugute kommen. Bei der Entwicklung der Geräte-Familie DIGI STANThaben wir in erster Linie die Aufgaben gedacht, die Sie tägl ich damit zu lösen haben.
-
Seite 4: Inhaltsverzeichnis
Inhalt Kurzanleitung.. Seite Anwendungsbereich Seite Aufbau Sei te Techni sche Daten Seite Grundsätzliche Arbeitsweise, Blockschaltbilder..Seite Blockschaltbild 5.2 Beschreibung Auspacken Seite Herstellung der Betriebsbereitschaft... Sei te Betri ebsvorberei tungen Seite Sicherheitsmaßnahmen Seite 10.Anordnung der Bedienungselemente......Seite 11 . Durchführung der Messungen..... Seite Seite 12. -
Seite 5: Kurzanleitung
Kurzanleitung Die besonders übersichtl iche Anordnung der Bedienelemente und die funktionelle Einstellbarkeit kommenden Wünschen der Anwender entgegen und erkl ären die Funktion des Gerätes weitgehend selbst. In vielen Fällen Wird deshalb das Ar- beiten mit dem Stromgeber DIGI STANTTyp 6426 ohne genaues Studium der Bedie- nungsanleitung mögl ich sein. -
Seite 6: Aufbau
108()hm(im Be- einen Eingangswiderstand Der Steuereingang reich IJE = -0, 2 12 V). Aufbau Der 5-stellige, feineinstellbare Präzisionsstromgebep bietet e inen Einstellbe- reich von I Mikro-Ampere 119,999 Milli-Ampere. Seine hervopragende lität Wird (lurch die Verwendung von ausgewählten Bauelementen erreicht. eingesetzten Referenzbauteile und Präzisionswiderstände werden selektiert... -
Seite 7: Grundsätzliche Arbeitsweise, Blockschaltbilder
Reproduzierbarkeit: 1 ppm +/- 50 PA Instabilität: typ. (bezogen auf den 1st-Ausgangswert) 0, 5 ppm +/- 50 PA/ 10 min. ppm +/- 50 PA/ lh ppm +/- 50 pA/24h Langzeitstabilität: typ. 20 ppm/Monat Temperaturkoeffi zi ent : 5 ppm/K 1. Dekade 15 ppm/K 4. -
Seite 8: Blockschaltbild
Ext • verstaerker IOV-Referenz Polwende- beiXOUinternkurzgeschl. schalter extern unterbrochen Stromausgangsbuchsen (0-119,999mA/O-30V) Beschrei bung Der DIGISTANT 6426 wunde so entwickelt und aufgebaut, daß er extreme Kurzzeit- und sehr hohe Langzeitstabilität garantiert. Dies Wird unter anderem verwir- kl icht durch (sehen Sie hierzu auch das Blockschaltbild): 1. -
Seite 9: Auspacken
St. 6. Auspacken Sol Ite das Gerät trotz sorgfältiger Verpackung äußere mechanische Schäden auf- weisen, bitte den Spediteur und burster präzisionsmeßtechnik verständigen. Originalverpackung mu13in diesem Fall aufbewahrt werden. Bitte beachten Sie, daß das Gerät nur innerhalb seiner spezifizierten... -
Seite 10: Herstellung Der Betriebsbereitschaft
7. Herstel lung der Betriebsbereitschaft Vergewi ssern Sie sich, 0b Ihre Netzspannung der Betriebsspannung von 220 V für den DIGISTANT entspricht! Nach Anschluß des beil iegenden Netzkabels an DIGI- STANT und Schukosteckdose und Betätigen des Netzschalters auf der Rückseite des Gerätes der Stromgeber betriebsbereit. -
Seite 11: Anordnung Der Bedienungselemente
Anordnung der Bedienungsel emente und Ausgangskl emmen Prazisjons• St Power DIGISTANT' 6426 + 1'OmA A = Drehschalter zur Stromeinstellung in mA (kleinster Wert 0,001 mA) Die lin- Dekade kann alle anderen von 0 9 eingestellt werden. - Netzkontrol I-Lampe C = Polaritätsumschalter (mittlere Stellung: Strom aus,... -
Seite 12: Durchführung Der Messungen
Abb.3 Rueckfront Netzschalter = Eingang für Steuerspannung (4 mm Apparatebuchse) = Kaltgeräte-Ansch1ußbuchse Umschalter für externe Sicherungshalter Reservefach Steuerung für Gerätefeinsicherung Durchführung der Messungen Der DIGI STANT 6426 ist eine hochpräzise Stromquelle spezifizierten Aus- gangsdaten, ermittelt unter definierten Bedingungen in unseren Kali- brierräumen - im mitgel ieferten... -
Seite 13: Kal Ibrierung
Aus o.g. sind folgende praktische Hinweise abgeleitet: A Kein Transport bei Extremtemperaturen! Die Innentemperatur eines PKWs kann im Sommerdurchaus 60 oc überschreiten. 1m Winter kann die Innentemperatur eines Güterwagens bzw. eines geparkten Fahrzeuges leicht unter 0 oc absinken. B Vor der Inbetriebnahme sol 1 das Gerät etwa einen Tag lang am späteren Ein- satzort... - Seite 14 Mechanischer Aufbau Die gesamte Elektronik befindet sich auf einep horizontalen Grundpl at ine in- nerhalb eines Aluminium-Gehäuses. Dies garantiert gute mechanische Stabilität. Lüftungsschl i tze sorgen für klar definierte thermische Verhältnisse. Zusammen mit der Frontplatte ergibt sich so ein Einschub, der in ein kunststoffbe- schichtetes Tischgehäuse...
-
Seite 15: Abmessungen
13.1 Abmessungen und Gewichte Geräteaufbau: Metallgehäuse in Schutzklasse I gemäß VDE 0411 Abmessungen (B x H x T): 240 x 150 x 320 mm, einschl. Griffen Aufstel 1 füßen Gewicht als Einschub: ca. 5,5 kg Gewicht mit Gehäuse: ca. 6,0 kg 14. - Seite 16 Abgleichanleitung für DIGISTANP Typ 6426 Lösen SiedieBefestigungsschrauben undziehen Sieden19"-Einschub ausdemGehäuse heraus. Ziehen Sie nun das Lochblechauf der Oberseite des Gerätes heraus. Siegelangen jetztandiePotentiometer zumAbgleich d esGerätes. (siehe Bild-Rückseite ) Für den Abgleich benötigen Sie: einSpannungsmeßgerät (DVM mitmindestens 6 1/2-stelliger Anzeige) Meßwiderstände (10 Q zum Endwertabgleichen) (100Q, 1KQ,10KQ,100KQzumDekaden überprüfen)
- Seite 17 Prüfpunkt 1 Prüfpunkt 3 Prüfpunkt 2 -O- 00 Prüfpunkt 4 Frontplatte...
