Viessmann kibri 37754 Montageanleitung Seite 3

H818
Haftetikett/Sticker
Haftetikett/Sticker
3
(2x) Haftetikett/Sticker
3x
87846/37554 xxxxx/xxxxx
1
Abb. 1
4. Anschluss der Beleuchtung
Betriebsspannung: 10 – 16 V AC ~
Viessmann
(Mit und ohne
Art.-Nr. 5215)
14 – 24 V DC =
13 – 24 V Digitalsignal
Achtung:
Alle Anschluss- und Montagearbeiten nur
bei abgeschalteter Betriebsspannung
durchführen!
Ausschließlich nach VDE/EN-gefertigte
Modellbahntransformatoren verwenden!
Stromquellen unbedingt so absichern, dass
es bei einem Kurzschluss nicht zum
Kabelbrand kommen kann.
Widerstand und Diode an den Enden der
Anschlussdrähte sind für die Funktion
erforderlich. Keinesfalls entfernen!
Widerstand nicht mit Isolationsmaterial
umhüllen, da sonst keine ausreichende
Kühlung möglich ist!
(2x) Haftetikett/Sticker
Tipp:
Viessmann Art. 6049
Steck-Verteilerleiste
12-polig, für Beleuchtung
Plug-in rail for interior
lighting, 12 fold
braun/brown
gelb/yellow
6046, 6047 oder 6048

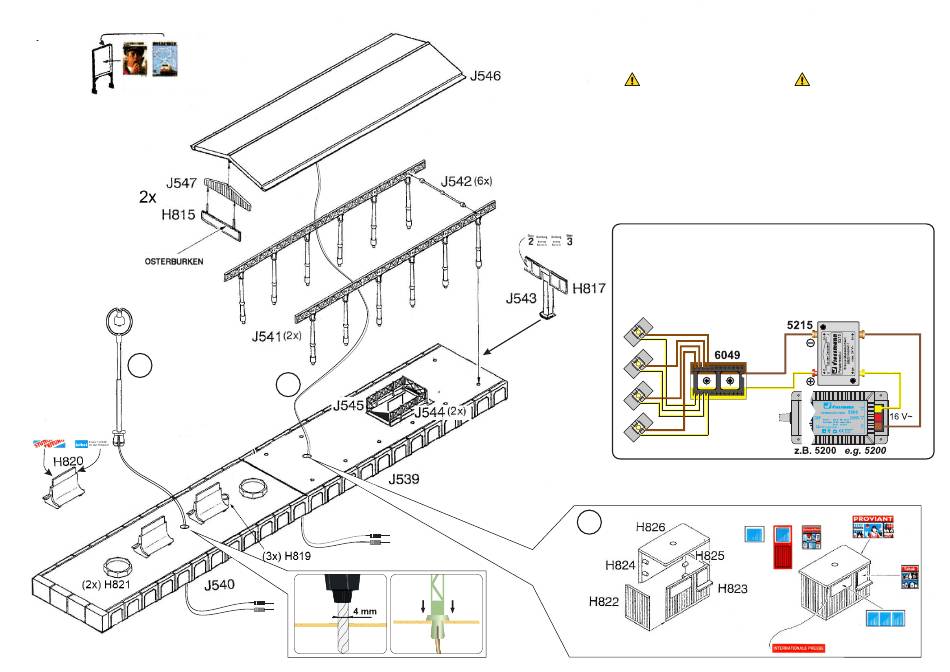

1. Kabel (1) durch den Kiosk (2) nach unten führen. Reihenfolge beachten! Zuerst die
schwarzen Kabel mit dem Widerstand, danach die braunen Kabel mit der Diode.
2. Trägerkonstruktion mit Dach verbinden (s. Abb. Teile J541 und J542).
3. Am Einbauort ein Loch (Ø 4 mm) zur Montage bohren (Abb. 1).
2
4. Connection of light ing
Power supply: 10 – 16 V AC ~ (with and
without Viessmann power module 5215)
Powermodul
14 – 24 V DC =
13 – 24 V Digital signal
Caution:
Make sure that the power supply is
switched off when you mount the device
and connect the wires!
Only use VDE/EN tested special model
train transformers for the power supply!
The power sources must be protected to
prevent the risk of burning wires.
Resistor and diode at the cables are
needed for proper function of the lamp.
Never cut them off! Never cover resistor or
diode with insulation material, because
they have to be cooled by surrounding air!
Tipp: Tip:
Viessmann Viessmann
Power module 5215:
Powermodul 5215:
Avoids flickering with
Verhindert Flackern
AC power supply.
bei Wechselstrom.
Approx. double
Annähernd doppelte
brightness of the
Helligkeit gegenüber
lamps.
reinem Wechsel-
strombetrieb.
braun/
gelb/yellow
brown
gelb/yellow
Braun/
brown
Haftetikett/Sticker
Haftetikett/Sticker
Haftetikett/
Sticker
Haftetikett/Sticker
3 3
