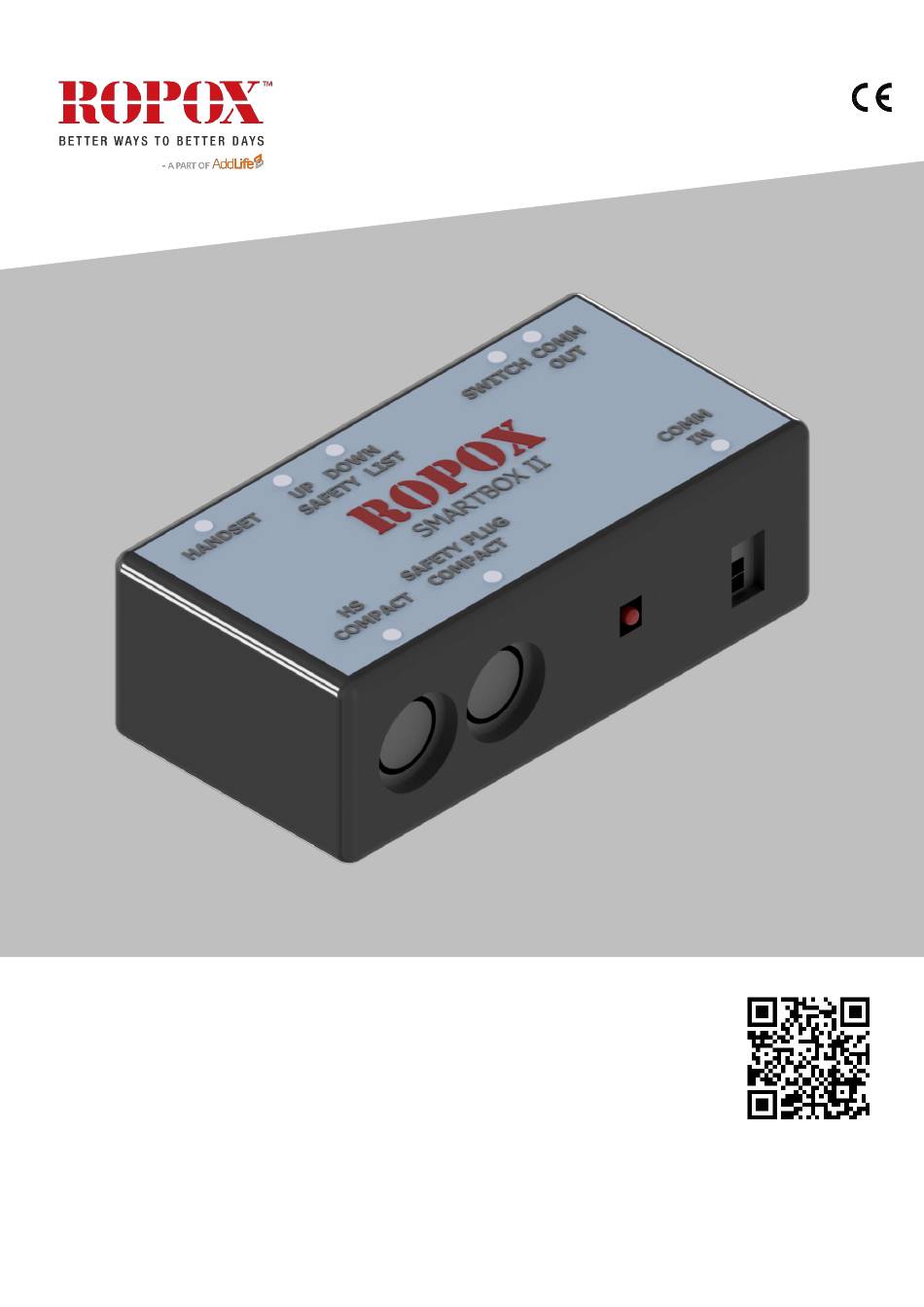

- Seite 1 Smartbox II Benutzerhandbuch Montageanleitung Verbleibt beim Produkt! TF 200.03.0081_de / 10-02-2026 TF 200.0081_de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anwendung ............................... 3 Beschreibung des Smartbox-Systems ....................3 Komponentenliste ............................ 4 Anschluss der Smartbox ......................... 5 Erläuterung zur Smartbox ........................ 5 Verbindung der Smartbox mit Compact ..................6 Zusammenschaltung mehrerer Smartboxen ................... 7 Einstellung der Smartbox ........................ 7 Anschließen der Smartboxen ......................8 Montage der Smartbox .......................... -
Seite 3: Anwendung
1. Anwendung Zur Vermeidung einer unnötigen Einklemmgefahr in Verbindung mit dem Einbau und der Anwendung des höhenverstellbaren Ropox Küchenrahmensystems ist unsere Smartbox II ideal. Das intelligente Antiklemm-System kommt dort zum Einsatz, wo mehrere elektrisch verstellbare Ropox-Systeme dicht nebeneinander aufgestellt werden. In solchen Fällen wird das System die Gefahr einer Einklemmung zwischen den einzelnen Einheiten reduzieren, als eine Ergänzung der üblichen Klemmleisten und Sicherheitsstopplatten. -
Seite 4: Komponentenliste
3. Komponentenliste Die Smartbox umfasst: 1. Smartbox 98002102: 1 Stück 2. Verlängerungsschnur 96000597: 1 Stück 3. Kommunikationskabel 98002105: 1 Stück L=250 cm Stecker/Stecker 4. Kommunikationskabel 98002107: 1 Stück L=50 cm DIN 7-poliger Stecker 5. Verlängerungsschnur 98002008: 1 Stück L=250 cm (schwarz) 6. -
Seite 5: Anschluss Der Smartbox
4. Anschluss der Smartbox Erläuterung zur Smartbox Ausgehende Kommunikation zur nachgeschalteten Smartbox Kontakt zur Festlegung der ”ersten” und ”letzten” Smartbox des Systems LED (Blink) bei Aktivierung des Sicherheitskreises Anschluss des Sicherheitskreises. Ein 2,2 kΩ Widerstand (gelb) ist im nicht benutzten Ausgang montiert Bedienung An Eingang von Handset HS am Compact zu... -
Seite 6: Verbindung Der Smartbox Mit Compact
Verbindung der Smartbox mit Compact Das Splitterkabel muss vor der Installation von der Steuereinheit entfernt werden. 4.2.1 FlexiElectric/Diagonal Ropox – Handbedieneinheit Sicherheitskreis Compact - Steuereinheit (M1/2*) Motorkabel Zu Smartbox Komm Kabel Von Smartbox Sicherheitskabel *Verwenden Sie M2 nur, wenn zwei Motoren vorhanden sind. Verwenden Sie niemals M3! 4.2.2 VertiInside Ropox –... -
Seite 7: Zusammenschaltung Mehrerer Smartboxen
Zusammenschaltung mehrerer Smartboxen Dieses Beispiel zeigt eine Aufstellung mit 3 Smartboxen im System. Ende Mitte Ende Switch Switch Switch Verbindung über COMM Verbinden Sie den COMM IN- Verbinden Sie sich mit OUT herstellen Anschluss der vorherigen COMM IN Smartbox. Verbinden Sie den COMM OUT-Anschluss dieser Box mit dem COMM IN- Anschluss der nächsten Box. -
Seite 8: Anschließen Der Smartboxen
Anschließen der Smartboxen Ende Smartbox Ende Smartbox Die obenstehende Abbildung zeigt ein Beispiel für eine Aufstellung mit 3 Tischplatten und 3 Schränken. Nach korrekter Montage aller Produkte sind alle Smartboxen des Systems mit einer Kommunikationslinie zu verbinden. Das ist die rote Linie der Abbildung. -
Seite 9: Montage Der Smartbox
5. Montage der Smartbox FlexiElectric – Montage am Aluminiumbalken VertiInside/Diagonal – Montage an der Wand (Schrauben werden nicht mitgeliefert) TF 200.0081_de... - Seite 10 Die Smartbox, wie im Bild gezeigt, oben auf dem Schrank der VertiInside plazieren Platzierung der Smartbox auf dem Diagonal: TF 200.0081_de...
-
Seite 11: Funktionsprüfung
6. Funktionsprüfung Funktionsprüfung Nach beendigter Montage und vor Ingebrauchnahme muss eine komplette Überprüfung aller Funktionen der eingebauten Ropox Systeme durchgeführt werden. Eine Funktionsprüfung ist danach mindestens einmal pro Jahr von kompetentem Personal durchzuführen. Siehe entsprechende Benutzerhandbücher. Prüfung vor Einschaltung der Netzspannung: Sicherstellen, dass die Montageanleitung befolgt wurde Überprüfen, ob alle Kabel korrekt verbunden und dass die Stecker völlig eingesteckt worden sind... -
Seite 12: Ergänzung Eines Bestehenden Systems Durch Zusätzliche Smartboxen
7. Ergänzung eines bestehenden Systems durch zusätzliche Smartboxen 1. Die Netzspannung für alle Steuereinheiten und Smartboxen ausschalten 2. Die Kontakte aller Smartboxen für Mitte einstellen (siehe Beschreibung Seite 7) 3. Jetzt gemäß Punkt 4.3 auf Seite 7 und Punkt 4.5 auf Seite 8 vorgehen 8. -
Seite 13: Reklamation
10. Reklamation Siehe Allgemeine Verkaufs- und Lieferungsbedingungen auf www.ropox. ROPOX A/S Ringstedgade 221 DK – 4700 Næstved Tel.: +45 55 75 05 00 E-mail: info@ropox.dk www.ropox. TF 200.0081_de...
