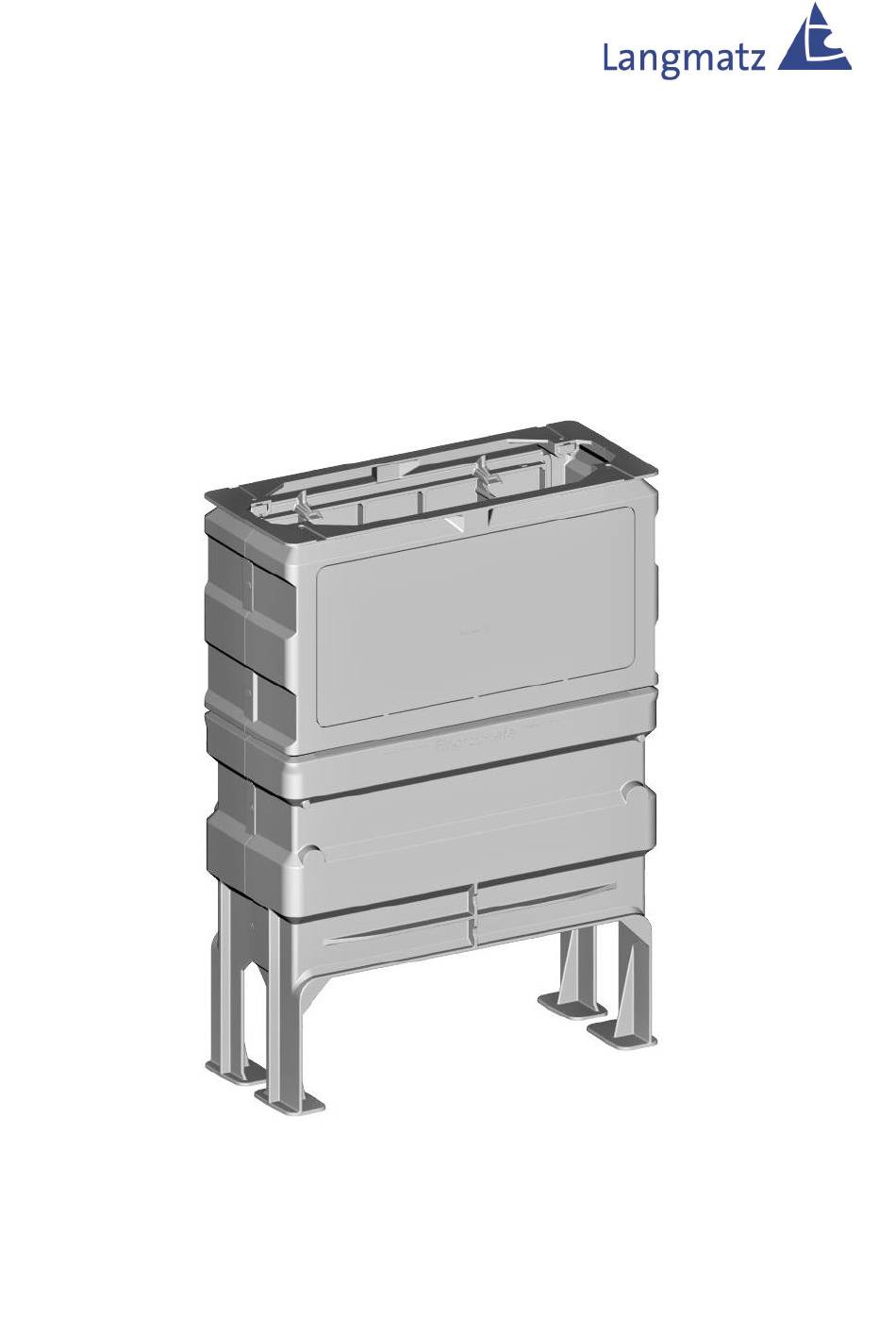

- Seite 1 Montageanleitung Sockel EK265 2.0 für Gf-NVt L...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ....................3 Sicherheitshinweise ..................... 3 Produktbeschreibung ....................4 3.1 Maße ........................... 4 3.2 Technische Daten ....................... 4 Lieferumfang ....................... 5 Benötigte Werkzeuge ....................5 Einbau ......................... 6 6.1 Baugrube erstellen ...................... 6 6.2 Sockel einsetzen ......................6 6.3 Rohrverband / Verkabelung einführen ................. -
Seite 3: Allgemeine Hinweise
Das Produkt entspricht zum Zeitpunkt der Drucklegung dem neuesten Stand der Technik und wird betriebssicher ausgeliefert. Eigenmächtige Veränderungen, vor allem an sicherheitsrelevanten Teilen, sind unzulässig. Vor einer missbräuchlichen Verwendung wird von Seiten der Langmatz GmbH gewarnt. Für die Installation, den Betrieb und die Wartung der Einbauten ist der Betreiber verantwortlich. -
Seite 4: Produktbeschreibung
Produktbeschreibung Maße Eingrabtiefe (Linie ±13mm) Abb. 1 Abb. 2 Abb. 3 Technische Daten Größe B x H x T: 754 x 1060 x 310 mm Material Gehäuse mit Grundplatte: Polycarbonat PC UV- und witterungsbeständig, selbstverlöschend, Beständigkeit: umweltfreundlicher Kunststoff, recyclefähig Farbe je nach Liefervariante - Farbe: Gehäusekörper beschichtet mit einem umweltfreundlichen Lack... -
Seite 5: Lieferumfang
Lieferumfang Pos. 1 2x Sockelhälfte. Pos. 2 2x Zugentlastungsschiene. Pos. 3 2x Klappe für Sockelhälfte. Nicht dargestellt: 1x Beipack mit Befestigungsmaterial. Abb. 4 Benötigte Werkzeuge (nicht im Lieferumfang enthalten) Abb. 5 Abb. 6 Abb. 7 Hammer Schraubendreher Torx (für Überbauung von Kabel) (um Klappe zu öffnen) Schraubendreher 25 (für Einbau der Sollbruch-Verbindungsbleche... -
Seite 6: Einbau
Einbau Baugrube erstellen • Lage und Tiefe der Baugrubensohle auf Einbausituation abstimmen. • Markierung „- Eingrabtiefe -“ am Sockel beachten! • Unterfüllung/Auflager (1) herstellen und verdichten. Bei „schweren Böden“: Verdichtetes Kies-/Sandbett. Bei „leichten Böden“: Magerbetonbett. Abb. 10 Sockel einsetzen • Sockel auf Baugrubensohle setzen. •... -
Seite 7: Baugrube Verfüllen
Baugrube verfüllen • Baugrube mit verdichtungsfähigem Material (2) stufenweise bis Oberbau verfüllen und verdichten. • Montage Gehäuse (1) siehe Montageanleitung Glasfaser- Netzverteiler 2.6 EK245 Gf-NVt-L 2.6. Abb. 13... -
Seite 8: Montage Sollbruch - Nachrüstsatz
• Sockel (1) kann mit einem Nachrüstsatz repariert werden. Zu Bestellen bei Langmatz (siehe Kontakt, Kapitel 14). Abb. 14 • Sockel mit Gehäuse wieder aufrichten. Bei komplettem Bruch kann ein Gehäuse (1) und ein Sockel-Oberteil (2) bei Langmatz nachbestellt werden (siehe Kontakt, Kapitel 14). Abb. 15... -
Seite 9: Frontplatte Öffnen
Frontplatte öffnen • Schraubendreher durch Tülle (1) bis zum Schnapphaken (2) führen und nach unten drücken. Abb. 16 • Frontplatte (1) ausschwenken und entnehmen. Abb. 17 Montage Sollbruch - Verbindungsblech • 4x Sollbruch-Verbindungsblech (1) mit beiliegenden Schrauben an den vorgesehenen Bohrungen montieren. Sollbruchfunktion ist wieder aktiviert. -
Seite 10: Bestelldaten Und Zubehör
Produktkatalog für Outdoor-Gehäuse und Outdoor-Sockel : https://langmatz.de/produktgruppe/outdoor-gehäuse-und-outdoor-sockel/ 9 Sachmängel Für das Produkt übernimmt die Langmatz GmbH eine Sachmängelhaftung von 24 Monaten im Sinne von § 434 BGB, gerechnet ab Datum des Kaufbeleges. Im Rahmen der Haftung werden alle Teile, die durch Fabrikations- oder Materialfehler schadhaft geworden sind, kostenlos ersetzt oder instandgesetzt. -
Seite 11: Kontakt
14 Kontakt Langmatz GmbH | Am Gschwend 10 D - 82467 Garmisch - Partenkirchen Unsere Hotline: +49 88 21 920 - 137 Telefon: +49 8821 920 - 0 Email: info@langmatz.de www.langmatz.de... - Seite 12 79 100 0048 / 000 │ Stand 30.01.2026...
