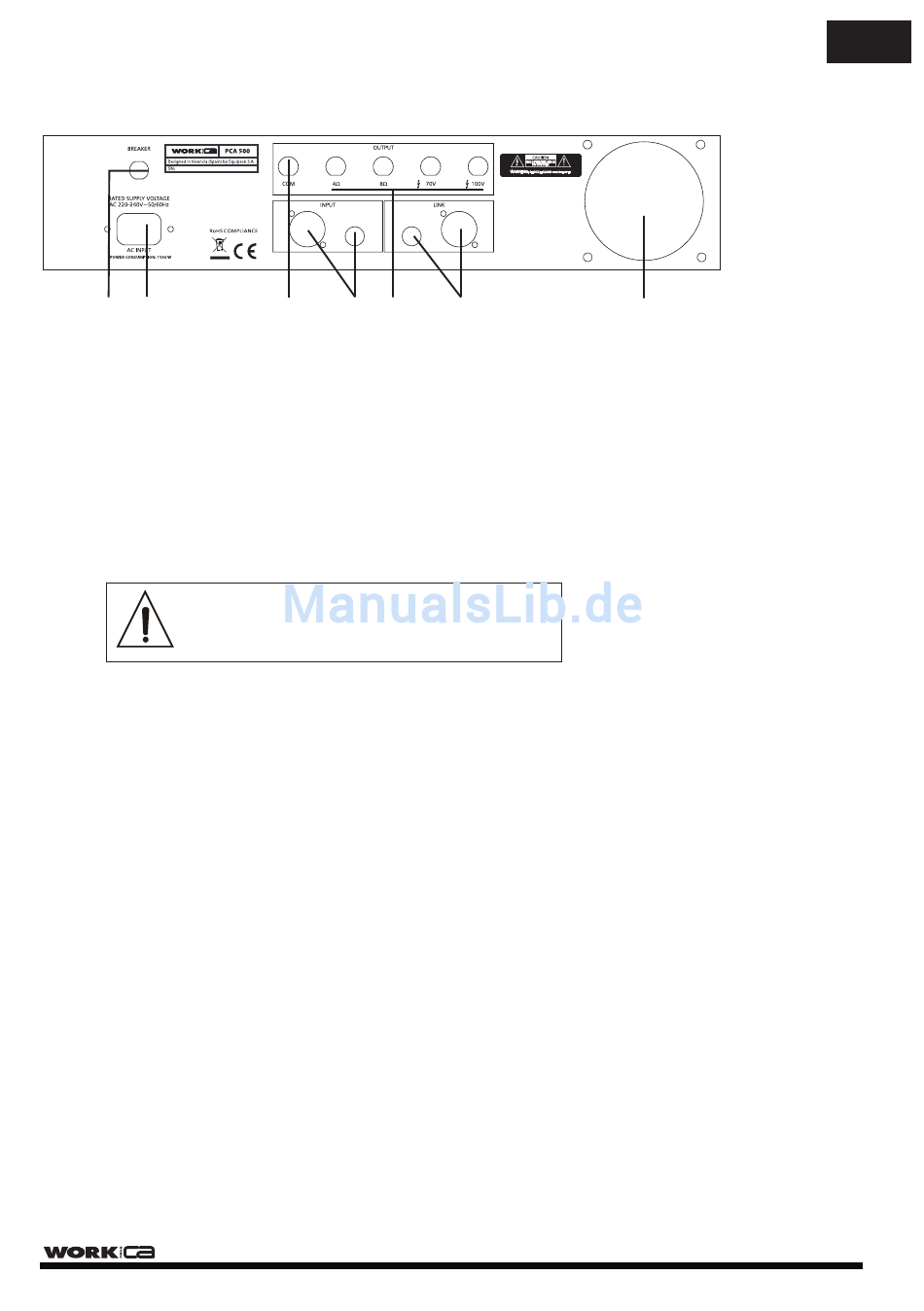

RÜCKSEITE
1 2
1.) Sicherungs-Schutzschalter
Das Gerät wird vom Netz getrennt, wenn zu viel Strom durch den Schutzschalter fließt.
2.) Haupt-Netzanschluss
Hier wird das mitgelieferte Netzkabel angeschlossen. Schließen Sie nach Überprüfung der Einstellungen
das eine Ende des Netzkabels am Gerät an und stecken Sie das andere Ende in die Steckdose.
3.) COM-Ausgangs-Anschlussklemme
Für den gemeinsamen Pol aller Boxenanschlüsse.
HINWEIS: DARF NICHT GEERDET WERDEN
4.) XLR- UND 6,35-mm-Klinken-Eingang
Beide Eingänge sind symmetrisch ausgeführt.
5.) Lautsprecher-Ausgangs-Anschlussklemmen
Diese Binding-Post-Anschlüsse erlauben niederohmigen (4 oder 8 Ohm) und hochohmigen Anschluss
(70- oder 100-V-Signaldistribution).
6.) XLR- und 6,35-mm-Klinken-Verlinkung
An diesen beiden Anschlüssen liegt dasselbe Signal an. Es kann zu weiteren Geräten, z.B. zu
Leistungsverstärkern durchgeschliffen werden.
7.) Lüfter
Der Lüfter sorgt für die Kühlung des Verstärkers (Luft wird vorn eingesogen und hinten wieder abgegeben).
Die Lüftergeschwindigkeit ist von der Temperatur im Gerät abhängig.
3 4
5 6
SEITE 3
7
