Montage
Modell
WDNLF B100

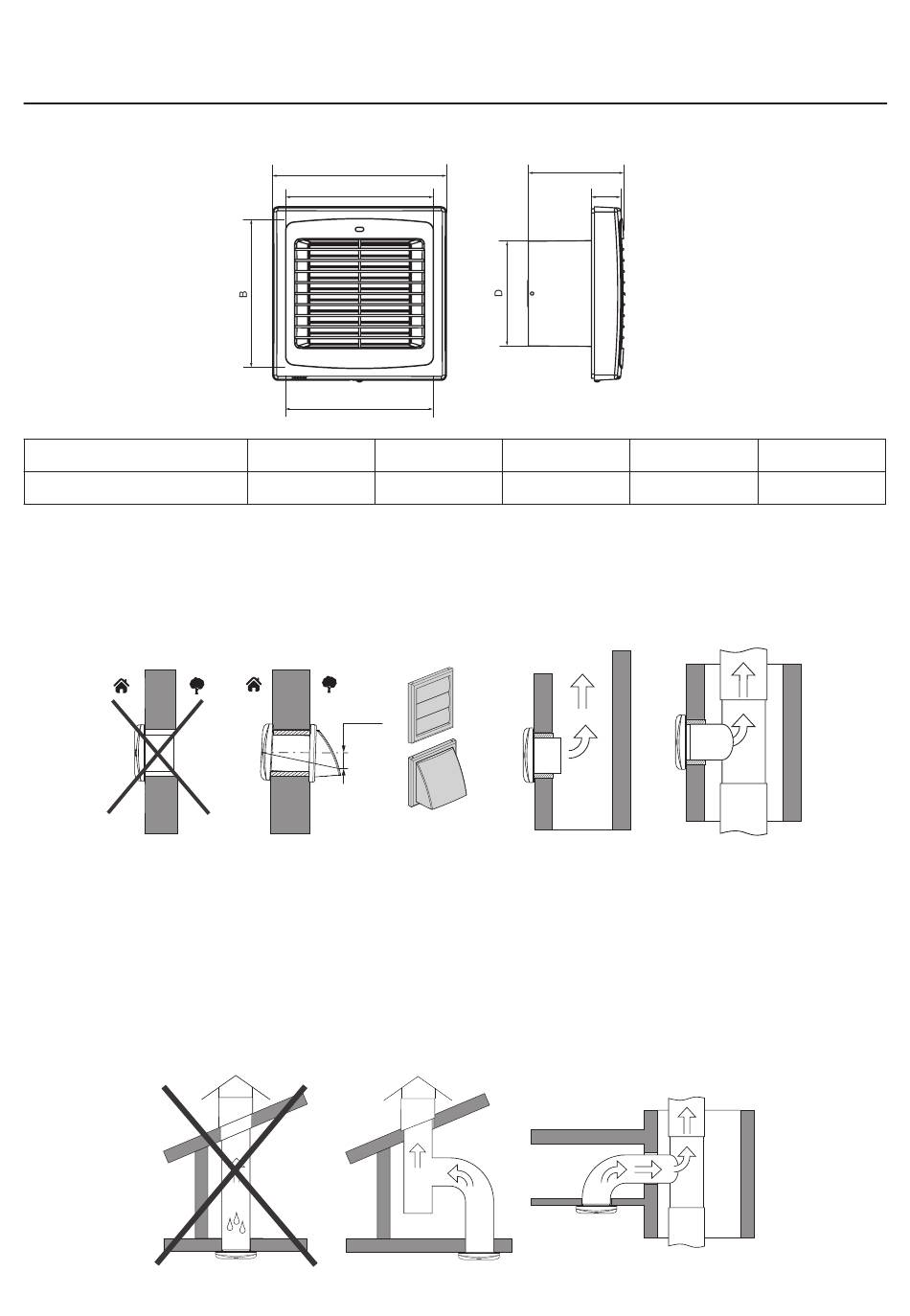

Bei Montagearten, bei denen die Luft direkt über die Außenwand abgeführt wird, muss auf der Außenseite ein Lüftungsgitter mit selbstschlie-
ßenden Lamellen oder eine Lüftungshaube installiert werden, um zu verhindern, dass Niederschläge wie Regen oder Schnee sowie Blätter,
Zweige usw. in den Kanal gelangen. Um Kondensatbildung im Lüftungsrohr zu vermindern, muss der Raum zwischen dem Loch in der Wand
und dem Lüftungsrohr isoliert werden. Das Lüftungsrohr muss um 1 bis 2 Grad nach außen geneigt sein, damit das Kondensat bei Austritt
nach außen hin abfließt.
Das Lüftungsrohrsystem darf nicht länger als 5 Meter sein und sollte maximal zwei Biegungen haben.
Bei der Deckenmontage ist ein rein vertikaler Luftaustritt auch dann nicht zulässig, wenn eine Schutzhaube auf dem Dach vorhanden ist.
Bei der Deckenmontage und Luftabfuhr über das Dach muss das Lüftungsrohrsystem über einen Kondensatableiter verfügen.
Der Kondensatableiter ist nicht im Lieferumfang enthalten.
Die Dübel und Schrauben sind für Beton- und Ziegelwände bestimmt.
Wenn die Wände aus einem anderen Material (Gipskarton, Holz usw.) bestehen, müssen für dieses Material geeignete Elemente zur Be-
festigung des Ventilators verwendet werden (Diese Befestigungselemente sind nicht im Lieferumfang des Ventilators enthalten und müssen
bauseits bereitgestellt werden).
6
A
B
B
D, mm A, mm
100 166
1˚– 2˚
C
E
B, mm C, mm
150 90
E, mm
31
