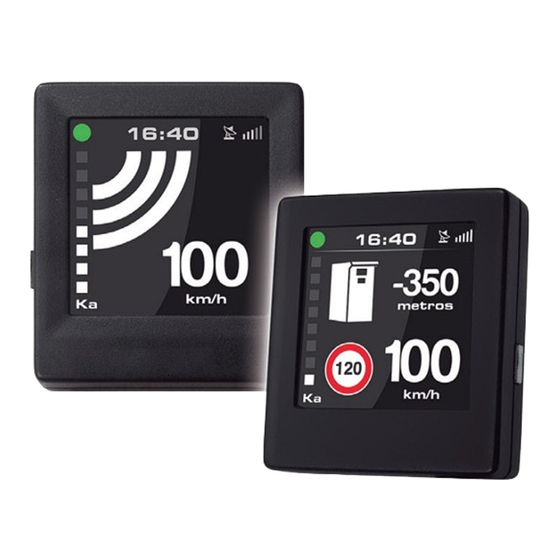

Shadow-Stealth alert road Benutzerhandbuch
Inhaltszusammenfassung für Shadow-Stealth alert road
- Seite 1 Die nächste Generation von Radarwarnsystemen Mobile Fixer Section Ampel Benutzer Unfall Blitzer Blitzer Control Blitzer Punkte Schwerpunkte BENUTZERHANDBUCH...
-
Seite 2: Begriffserklärung
Hinweise Verwenden Sie dieses Gerät nicht mit dem Vorhaben Verkehrsgesetze verletzen zu wollen. Dieses GPS-Gerät wurde entwickelt um das Fahrerlebnis so sicher wie möglich zu gestalten und erinnert den Fahrer an Tempolimits, falls diese überschritten werden. Um Ablenkungen zu vermeiden, bedienen Sie das Gerät nicht während der Fahrt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise / Definitionen .................. 2 Inhaltsverzeichnis / Technische Daten ..........3 Lieferumfang ....................... 4 Anschlüsse ......................5 Features ........................ 6 Installation ......................7 Einstellungen ..................8 - 9 - 10 Deaktivierung Radarantenne ..............10 Displayanzeige ....................11 Funktionsweise Radargeräte ..............13 Wie funktionieren Radarwarner? ........... -
Seite 4: Lieferumfang
Lieferumfang GPS- Display Antenne Steuereinheit Displaykabel Stromkabel Audio/Mute-Kabel (5 polig) (2 Kabel) (3 Kabel) Display Montagesatz Micro USB-Kabel Handbuch SD-Karte Optionale Komponenten OPT-Kabel (4 polig) Shadow-Stealth Radarantenne... -
Seite 5: Anschlüsse
Display Mini-USB- Anschluss Mode-Taste Menü-Taste Micro-SD-Karteneinschub Steuereinheit Anschlüsse Firmware Jumper Display Ext. Lautsprecher + Mute 12V Stromanschluss Radarantenne USB / LED GPS-Antenne... -
Seite 6: Features
Features GPS-Warnsystem. Kompatibel mit Shadow Stealth Radarantennen. Menüsystem: • Willkommensnachricht • Durchschnittsgeschwindigkeit • Maximalgeschwindigkeit • Breiten- und Längengrad, Richtung • Benutzerpunkt hinzufügen • Warnton bei Geschwindigkeitsüberschreitung • Konfigurierbare Warnung von Blitzertypen • K, Ka und Ku Band einzeln konfigurierbar* • Einschaltgeschwindigkeit Radarempfang* •... -
Seite 7: Installation
Installation GPS-Antenne Display Audioausgang für externen Lautsprecher. Gelb = Mute 0-5V 12V Anschluss Shadow-Stealth Radarantenne * Installieren Sie die GPS-Antenne mit ausreichendem Empfang. * Optionaler Anschluss für Shadow-Stealth Antenne. -
Seite 8: Einstellungen
Einstellungen Um Einstellungen zu ändern, drücken Sie die MENÜ Taste für 5 Sekunden. Lassen Sie die Taste los. Es ertönt ein Bestätigungston. Drücken Sie die MENÜ Taste um zwischen den Einstellmöglichkeit zu wechseln. Um das Menü zu verlassen, warten Sie 10 Sekunden ab. Hier werden die Optionen näher erläutert. - Seite 9 Automute ist nun für 2 Minuten aktiv. Ist das Radarsignal nach dieser Zeit noch immer aktiv, wird Automute erneut für 2 Minuten die Audioausgabe abschalten. Audioausgang Aktivieren Sie diese Option, wenn Alert Road an einen externen Aktivlautsprecher angeschlossen ist. K-Band* Diese Option aktiviert oder deaktiviert die Erkennung von K-Band-Radarsignalen.
-
Seite 10: Deaktivierung Radarantenne
GPS-Verbindung. GPS-Koordinaten Anzeige der aktuellen GPS-Position. Deaktivierung der Radarantenne* Der Alert Road verfügt über eine manuelle Deaktivierung der Radarantenne. Um die Antenne abzuschalten drücken und halten Sie die MODE Taste. Wiederholen Sie die Aktion um die Antenne wieder einzuschalten. -
Seite 11: Displayanzeige
Displayanzeige Der Alert Road Radarwarner warnt Sie mittels akustischen und optischen Warnhinweisen. Die Bedeutung der Hinweise wird hier näher erläutert. GPS Signalstatus Diese Anzeige erscheint bei Starten des Fahrzeuges und bei der Suche nach GPS- Satelliten Status Uhrzeit GPS-Signalstärke Antenne*... - Seite 12 Status GPS-Signal Uhrzeit Antenne* Signalstärke* Aktuelle Geschwindigkeit Radar km/h Frequenzband* Uhrzeit Status GPS-Signal Antenne* Durchschnitts- media geschwindigkeit km/h Aktuelle Geschwindigkeit km/h Tempolimit *Nur in Verbindung mit Shadow Stealth Antenne.
-
Seite 13: Funktionsweise Radargeräte
Funktionsweise Radargeräte Verkehrsradargeräte senden stark gebündelte Radarwellen mit hoher Frequenz im Gigaherzbereich aus. Radarwellen Sichtfeld der Kamera Die Strahlungsart ermöglicht keine Messungen unter bestimmten Konditionen, wie z.B. hinter Ecken, Metallwänden, etc. Starrenkasten können die Geschwindigkeiten in den verschiedenen Fahrspuren messen. Die Frequenz, die normalerweise eingesetzt wird, ist das bekannte Ka-Band (von 34 bis 36 Ghz). -
Seite 14: Wie Funktionieren Radarwarner
Radarwarngeräte funktioneren im Prinzip ähnlich wie ein hochsensibles Radio welches auf eine gewisse Frequenz eingestellt ist. Der Alert Road arbeitet wie ein Spektrumanalysator auf den vom Bediener eingestelleten Frequenzen. Wird ein Radarsignal empfangen, dass von einem Verkehrsradargerät stammen könnte, erfolgt eine sofortige Meldung an den Prozessor. - Seite 15 Unregelmäßigkeiten auf der Fahrbahn Diese schwachen Reflektionen können vom Alert Road empfangen werden und der Fahrer erhält eine ausreichende Warnung. Die Höhe der Vorwarnung ist somit abhängig von Installation, Straßenbedingungen, Verkehrsaufkommen etc.. Im Allgemeinen werden mobile Radargeräte am frühesten detektiert, gefolgt von stationären Radargeräten.
-
Seite 16: Radargeräte
- Unter Berücksichtigung von Reaktions- und Bremszeit beträgt der Anhalteweg 183m bei 180 km/h bzw. 227m bei 220km/h. Obwohl Sie der Alert Road bei idealen Bedingungen bis zu 800m vor der Radarfalle warnen kann, beachten Sie bitte, dass bei schlechteren Bedingungen die Vorwarnung deutlich geringer ist. - Seite 17 Fahrzeuge die durch den Radarstrahl fahren, reflektieren die Strahlen entgegen den Alert Road. Bei Fahrzeugen die sich 300 bis 350m vor Ihrem Fahrzeug befinden und gerade durch den Radarstrahl fahren ist die Vorwarnung am Besten. Starenkasten werden grundsätzlich 500m (bzw. 200m) im Vorhinein mittel GPS-System angesagt.
-
Seite 18: Fehlalarme
Fehlalarme Wie bereits erwähnt, besteht der Alert Road aus einem hochempfind- lichen Radarwellenempfänger und einem GPS-System. Da viele andere Geräte auf demselben Frequenzband wie der Radarempfänger arbei- ten kann es zeitweise zu Fehlalarmen kommen. Hat man wenig Erfahrung mit dem Umgang eines Radarwarners, ist es oft schwierig zwischen einem echten Alarm und einem Fehlalarm zu unterscheiden. -
Seite 19: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Bitte beachten Sie, dass das Satellitensignal in überdachten Gebieten wie z.B.: Tunneln verloren geht. Befindet sich ein Blitzer im Tunnel, werden Sie noch vor dem Einfahren in den Tunnel gewarnt. Bei Einschalten des GPS-Geräts kann es 2 bis 5 Minuten dauern, bis ein Signal gefunden wird. -
Seite 20: Häufig Gestellte Fragen
In einigen Fällen warnt Sie das GPS-System vor einem Blitzer der sich in der Nähe der gerade befahrenen Straße befindet. Es ist auch möglich, dass der Alert Road vor einem Blitzer warnt, der sich 500m im Voraus befindet. Wird die aktuelle Route geändert bevor der Blitzer erreicht wird, registriert dies das GPS-Warnsystem und beendet die Warnung. - Seite 21 Dieses Radargerät befindet sich dauern in Bewegung. Eine Warnung mittel GPS ist daher nicht möglich. Der Alert Road warnt mich zu spät. Der GPS-Alarm kommt häufig vor dem Radaralarm. Es kann daher vorkommen, dass der Radaralarm nicht gehört wird. Erfolgt die Warnung 200m bzw.
-
Seite 22: Update Via Pc
Halten Sie Ihr Gerät auf dem neuesten Stand indem Sie die GPSDatenbank regelmäßig aktualisieren. Der Updateprozess ist von kurzer Dauer und komplett kostenlos. Besuchen Sie unsere Webseite: www.shadow-stealth.eu Laden Sie die aktuelle Datenbank herunter und folgen Sie den Anleitungen auf der Webseite um den Vorgang abzuschließen. - Seite 24 www.shadow-stealth.eu...
