FlySky FGr4S Kurzanleitung

Einleitung / Introduction
Das FGr4S verwendet AFHDS 3 (Automatisches Frequenz-Hopping-
Digitalsystem der 3. Generation). Es nutzt eine interne Einzelantenne mit
bidirektionalen Übertragungsfunktionen, ist kompakt und einfach zu
installieren. Es kann Standard-PPM, PWM, i-BUS & S.BUS ausgeben.

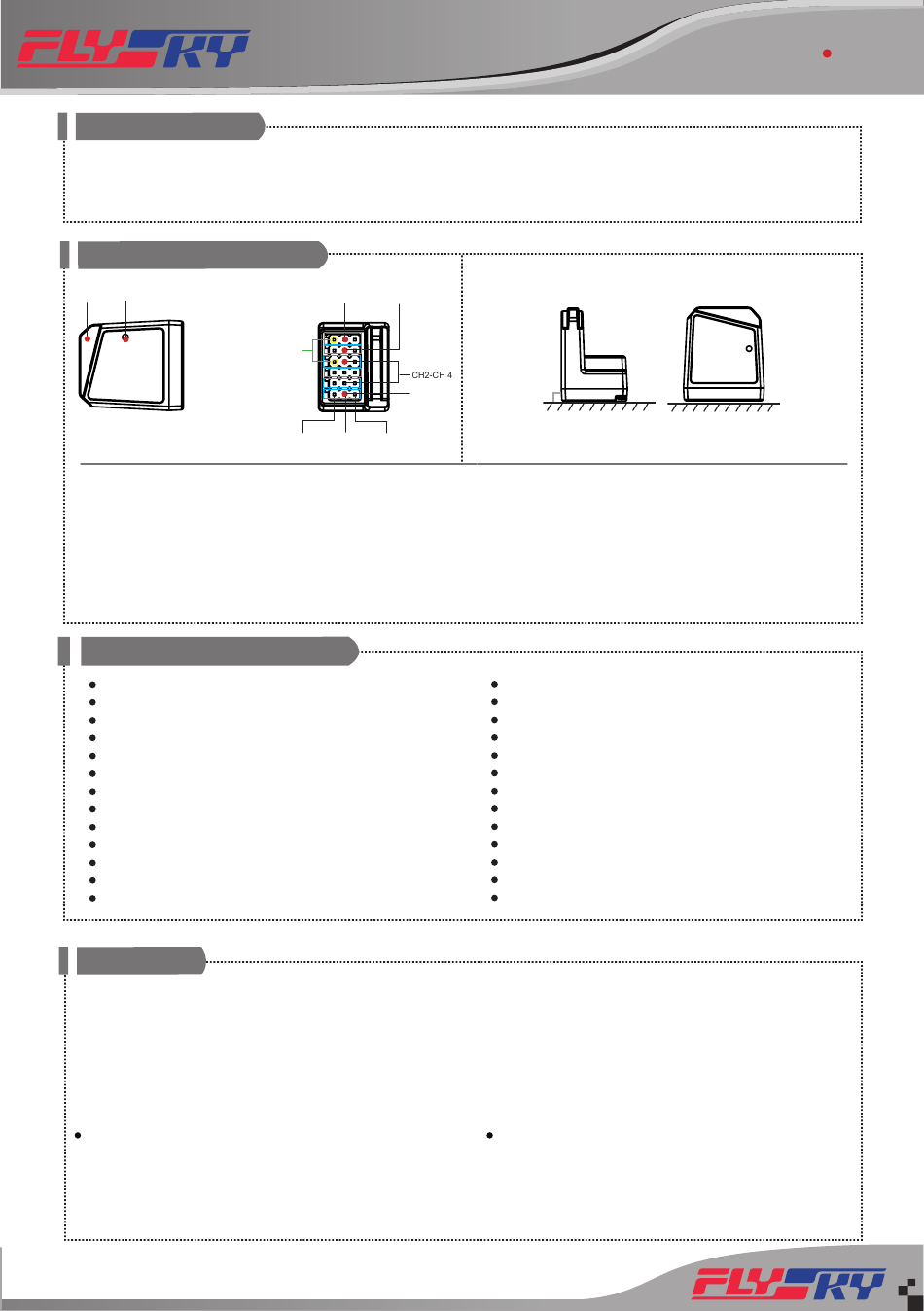

Aufbau / Overview
Antenne /
Antenna LED
Schnittstelle für
erzwungenes Update /
Forced update interface
Um ein starkes Signal zu gewährleisten, stellen Sie sicher, dass
der Empfänger mit seiner Antenne vertikal montiert ist.
CH1 - CH4: Verbindet die Servos, die Stromversorgung oder
andere Komponenten.
i-BUS/S.BUS: Gibt das i.BUS/S.BUS-Signal aus, verbindet
Sensor und Erweiterungsmodul.
BIND: Für das Bindungskabel.
Technische Daten / Technical Specs
Kanäle: 4
Modelltyp: Auto/Boot
Ausgang: PPM/i-BUS/S.BUS/PWM
RF: 2.4GHz
Senderleistung: <20dBm(EU)
RF Standard: AFHDS 3
Antenne: eingebaute Antenne
Eingang: 3.5V ～ 8.4V
Display: LED Indicator
Online Update: Yes
Größe: 25.5*22*17.3 mm
Gewicht: 5.1g
Zertifizierung: CE，FCC ID: N4ZFGRS400
Binden / Bind
1. Bindungskabel in den BIND-Port des Empfängers einstecken.
2. Stecken Sie das Stromkabel in einen beliebigen anderen Port,
und die LED des Empfängers beginnt zu blinken, was darauf
hinweist, dass er in den Bind-Modus eingetreten ist.
3. Setzen Sie den Sender in den Bind-Modus. (s. Anleitung des
Senders für mehr Informationen)
4. Die Bindung ist erfolgreich, wenn die Empfänger-LED langsam
zu blinkt. Entfernen Sie Strom- und Bindungskabel.
Wenn der Sender bidirektional ist, wird der Statusindikator des
Empfängers nicht langsam blinken.
5. Verbinden Sie das Stromkabel erneut mit dem Empfänger.
6. Überprüfen Sie, ob Sender und Empfänger wie erwartet
funktionieren. Bei Problemen oder unerwarteten Vorgängen,
befolgen Sie die obigen Schritte, um erneut zu binden.
http://www.flysky-cn.com
Copyright ©2021Flysky Technology co., ltd
FGr4S
BIND
i-BUS/S.BUS
CH1-PPM
+ -
Signal
The FGr4S uses AFHDS 3 (Third Generation Automatic Frequency
Hopping Digital System). It uses a internal single antenna with two-
way transmission capabilities and is designed to be compact and
easy to install. It can output standard PPM,PWM 、 i-BUS and S.BUS.
To ensure a strong signal make sure that the receiver is
mounted with its antenna vertical.
CH1 - CH4: Connects the servos, power supply or other
components.
i-BUS/S.BUS: Output i.BUS/S.BUS signal, connect sensor
and expansion module.
BIND: For bind cable.
Channels: 4
Model Type: Car/Boat
Data Output: PPM/i-BUS/S.BUS/PWM
RF: 2.4GHz
Transmission Power: <20dBm(EU)
RF Standard: AFHDS 3
Antenna: Built-in Antenna
Input Power: 3.5V ～ 8.4V
Display: LED Indicator
Online Update: Yes
Dimensions: 25.5*22*17.3 mm Weight:
5.1g
Certification: CE，FCC ID: N4ZFGRS400
1. Insert the bind cable into the receivers BIND port;
2. Plug the power cable into any other port, and the the
receiver's LED will start to flash indicating that it has entered
bind mode.
3. Put the transmitter into bind mode; (See the transmitter's
instruction manual for more information)
4. Binding is successful when the receiver's LED starts to flash
slowly. Remove the power and bind cables from the receiver. f
I
the transmitter is bidirectional the reciever status indicator will
not fash slowly.
5. Reconnect the power cable to the receiver.
6. Check to make sure that the transmitter and receiver are
working as expected, if there are any issues or unexpected
operation follow the steps above to bind again.
Empfänger
Receiver
