10
I
-
G
NSTALLATIONS
UND
EBRAUCHSANWEISUNG
DE
2
Installation
+
9–60 VDC
–
+ –
HSC2
2.1
Überspannungsschutz
Bei Anwendungen, in denen die gefahr von Überspannungen besteht sollte ein
Überspannungsschutz verwendet werden.
2.2
Verlängerung des Kabels
Bei Kabelverlängerungen muss ein abgeschirmtes Kabel verwendet werden.
Der Luftschlauch in der Meßleitung muß eine Verbindung zum atmosphäri-
schen Druck (Luftdruck) haben; d. h., wenn die Meßleitung des Druckaufneh-
mers in eine luftdichte Abzweigdose geführt wird, so ist diese zu belüften.
3
Montage
A

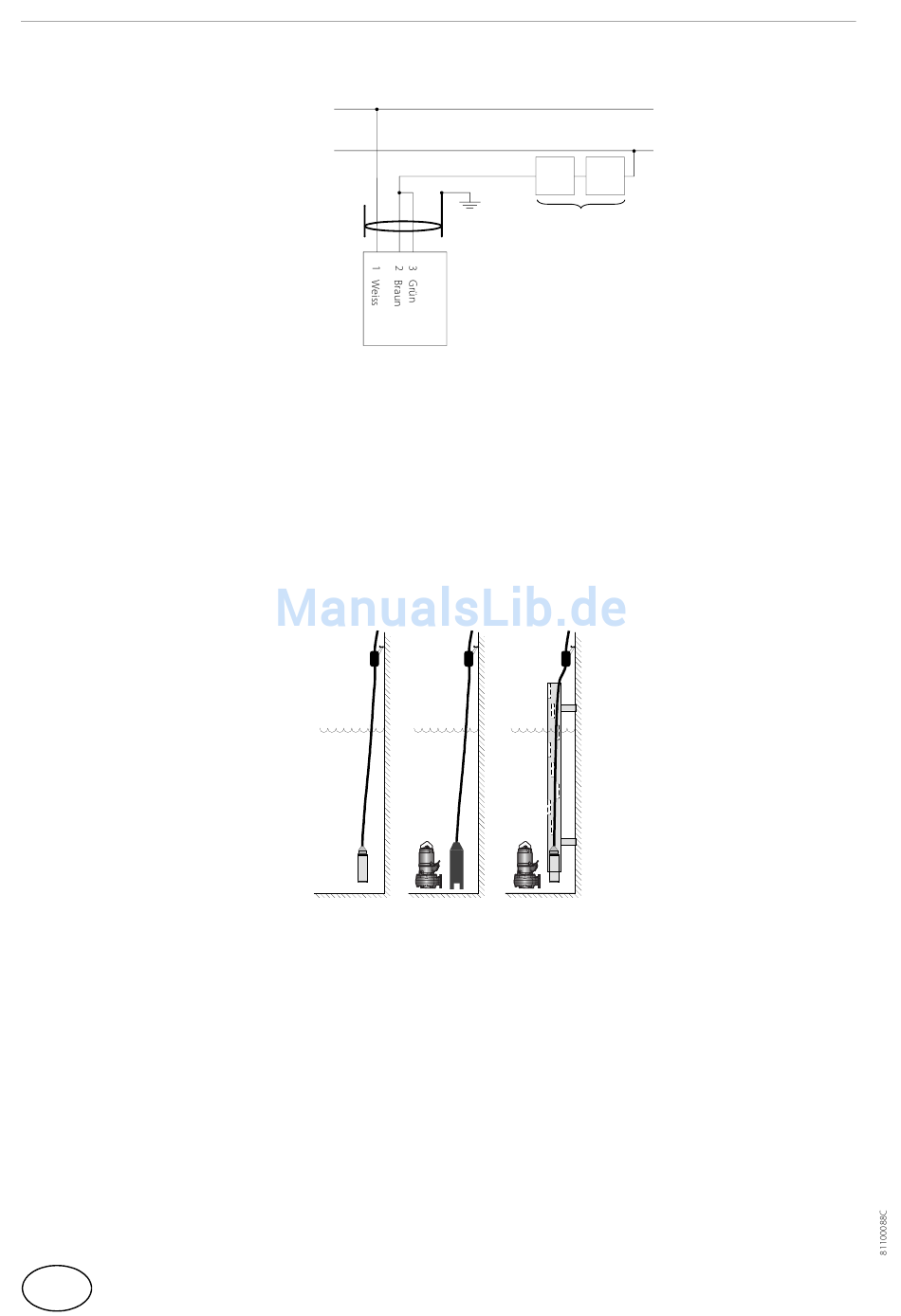

Abbildung 1 Drei Montagen.
3.1
Druckausgleich
Der Luftschlauch in der Meßleitung muß eine Verbindung zum atmosphäri-
schen Druck (Luftdruck) haben; d. h., wenn die Meßleitung des Druckaufneh-
mers in eine luftdichte Abzweigdose geführt wird, so ist diese zu belüften.
3.2
Montage in Flüssigkeit ohne Turbulenz
Normalerweise kann HSC2 frei hängend im mitgelieferten Kabelhänger Art.
No 1890 0001 montiert werden, so dass der Sensor frei vom Boden hängt. Siehe
Abbildung 1
A.
+ – + –
PLC, Grenzwert etz.
B
C
