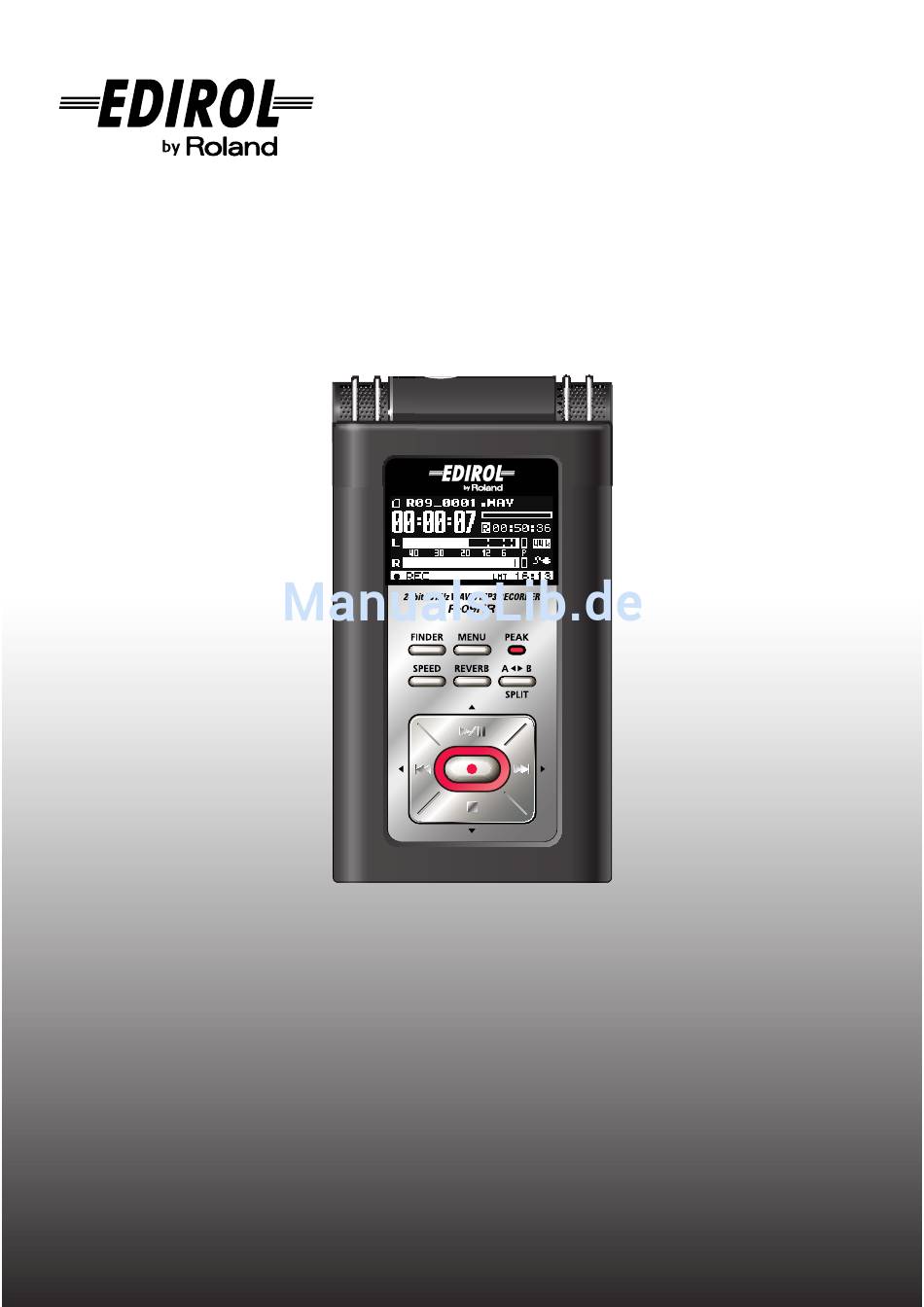

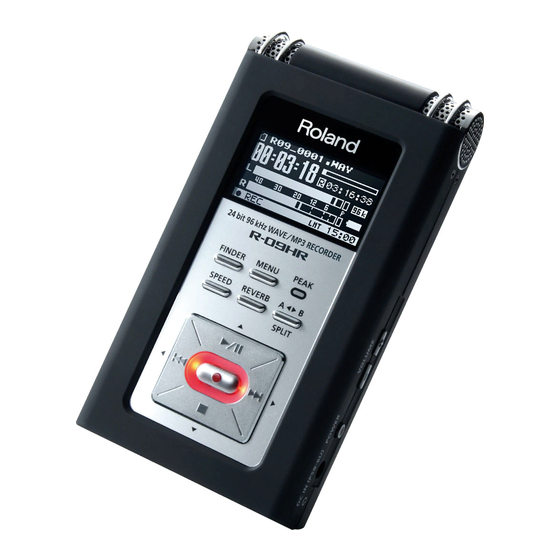

- Seite 1 R-09HR WAVE/MP3 RECORDER mit 24-Bit, 96 kHz Bedienungsanleitung...
-
Seite 2: Packungsinhalt Prüfen
Packungsinhalt prüfen Der R-09HR wird mit den folgenden Gegenständen geliefert. Prüfen Sie bitte alle Gegenstände nach dem Öffnen der V erpackung. Falls etwas fehlen sollte, wenden Sie sich bitte an den Einzelhändler, bei dem Sie dieses Produkt erworben haben. * Im Interesse der V erbesserung des Produkts können sich die Technischen Daten und/oder das Erscheinungsbild dieses Gerätes und/oder des mitgelieferten Zubehörs ohne vorherige Ankündigung ändern. - Seite 3 Inhalt Begriffe und F unk tionsb esc h reib ungen K onfiguration des R -09 H R Anzeigen des < Menü -Displays> ......82 Die Disp lay s des R -09 H R und Einstellen der S ampling-F req uenz (S ample Rate) fü...
-
Seite 4: Speed-Taste
Begriffe und F unktio nsb eschreib ungen fig.names1.eps_60 Internal M IC R EV ER B-Taste Diese Stereomikrofone sind in den R-09HR Die REVERB-Taste schaltet die Nachhallfunktion integriert. § „Verwenden der internen ein/aus und ändert die Art des Nachhalls. § Mikrofone“ (S. 35) „Anwenden von Halleffekten während... -
Seite 5: W Ied Ergab E-/Pausetaste
Begriffe und Funktionsbeschreibungen W ied ergab e-/Pausetaste ( Die Wiedergabe-/Pausetaste startet die Wiedergabe. Außerdem kann sie die Wiedergabe oder Aufnahme unterbrechen. Darüber hinaus können Sie mit dieser Taste den Cursor im Display nach oben bewegen oder den Wert eines ausgewählten Objekts ändern. § „Grundfunktionen“ (S. 16) Aktuelles Display Z ustand W irkung... -
Seite 6: Aufnahm Etaste
Begriffe und Funktionsbeschreibungen ig.names1-1.eps_60 Stopptaste ( Die Stopptaste beendet Wiedergabe oder Aufnahme. Darüber hinaus können Sie mit dieser Taste den Cursor nach unten bewegen oder den Wert eines ausgewählten Objekts ändern. § „Grundfunktionen“ (S. 16) Aktuelles Display Zustand Wirkung Wiedergabe läuft Stoppt die Wiedergabe Aufnahmebereitschaft Beendet die Aufnahmebereitschaft... -
Seite 7: Mic-Eingangsbuchse
Instrumenten. Es benötigt eine Stromversorgung entweder über Batterien oder Plug-in-Power. LINE-IN-Buchse Verwenden Sie bei der Eingabe von Audiosignalen über Audioanlagen oder digitale Instrumente einen Stereo-Miniklinkenstecker, um den R-09HR mit dem Gerät zu verbinden. § „Aufnahme von Kassette oder CD“ (S. 46) Die Lautstärke können Sie mit den INPUT-LEVEL-Tasten... -
Seite 8: Po Wer-Schalter
Begriffe und Funktionsbeschreibungen Netzteilanschluss H EADPH O NE-Buchse Dies ist der Netzteilanschluss. (Kopfhö rerbuchse) Schließen Sie hier das mitgelieferte Netzteil an. Schließen Sie hier einen Kopfhörer an. § „Verwenden des Netzadapters“ (S. 18) § „Wiedergabe“ (S. 50) Fernbedienungsanzeige Vergewissern Sie sich, dass der R09-HR Diese Anzeige leuchtet je nachdem, ob sich ausgeschaltet ist, bevor Sie das Netzteil abziehen. -
Seite 9: Hold-Schalter
Begriffe und Funktionsbeschreibungen LIMITER/AG C-Schalter (Auto G ain Control) Mit diesem Schalter schalten Sie den LIMITER oder die AUTO GAIN CONTROL (Automatische Verstärkungskontrolle) ein oder aus. Im Regelfall ist diese Funktion ausgeschaltet. Das Umschalten zwischen LIMITER und AUTO GAIN CONTROL erfolgt im <Menü-Display>... -
Seite 10: Fernbedienung
Cursor im Display nach links bewegen oder dem R-09HR aufgenommene Titel zum den Wert eines ausgewählten Objekts ändern. Computer übertragen und WAV- oder MP3- Dateien vom Computer auf den R-09HR kopieren, um sie damit abzuspielen. § „Grundfunktionen“ (S. 16) § „Vorbereiten der Speicherkarte“ (S. 23) - Seite 11 Begriffe und Funktionsbeschreibungen Stopptaste ( Wiedergabe-/Pausetaste ( Die Vorwärtstaste wählt den nächsten Titel. Die Wiedergabe-/Pausetaste startet Wenn Sie die Taste gedrückt halten wird die Wiedergabe. Außerdem kann sie die der Titel vorgespult. Wiedergabe oder Aufnahme unterbrechen. Sie können die Taste bei laufender Darüber hinaus können Sie mit dieser Taste Wiedergabe oder im Stopp drücken.
-
Seite 12: Die Grundfunktionen
Die Displays des R-0 9 HR und die Grundfunktionen Die Displays des R-0 9 HR Wenn Sie den R-09HR einschalten, wird das <Haupt-Display> angezeigt. Das <Finder-Display> und das <Menü-Display> können über das <Haupt-Display> geöffnet werden. fig.mode-e.eps_78 <Haupt-Display> <Finder-Display> FINDER Diese Anzeige listet Titel auf und ermöglicht... -
Seite 13: Im Display Angezeigte Information
Die Displays des R-09HR und die Grundfunktionen Im Display angezeigte Information Dieser Abschnitt beschreibt die wichtigsten Symbole und die im <Haupt-Display> angezeigten Informationen. fig.mode-e.eps_78 <Wiedergabe/Stopp> Name des Titels Spitze Länge des Titels Abgelaufene Zeit Sampling-Frequenz des wiedergegebene Titels Ausgangs- Status der Stromversorgung... -
Seite 14: Grundfunktionen
Die Displays des R-09HR und die Grundfunktionen Grundfunktionen Aufnahme und Wiedergabe fig.sousa-1-e.eps_70 Wiedergabe/Pause Zurückspulen/Vorheriger Vorspulen/ Titel (bzw. Titelanfang) Nächster Titel Aufnahme/ Stopp Bereitschaft Auswahl und Eingabe fig.sousa-1-e.eps_70 <Normal> Zeigt das Finder-Display an Zeigt das Menü-Display an Bei Anzeige des Bei Anzeige des Menü-Displays: Abbrechen... - Seite 15 Die Displays des R-09HR und die Grundfunktionen fig.sousa-3-e.eps_70 <Beim Einstellen von Datum und Uhrzeit der internen Uhr> Vorgang beenden, zurück zur vorigen Anzeige Zeichen ändern Cursor nach links bewegen Cursor nach rechts bewegen Eingabe Zeichen ändern <Bei Bearbeitung von Namen>...
-
Seite 16: Ein- Und Ausschalten
Schalten Sie das Gerät ein. Wenn Sie den Netzschalter [POWER] drücken und halten, schaltet sich der R-09HR ein und ein Bild des R-09HR ist im Display zu sehen. Um das Gerät wieder auszuschalten, drücken und halten Sie den Netzschalter [POWER] gedrückt. -
Seite 17: Verwenden Von Batterien
• Nickel-Metallhydridakkus (NiMH) der Größe AA (HR15/51) Der R-09HR kann NiMH-Akkus nicht wieder aufladen. Verwenden Sie hierzu bitte ein separat erhältliches Ladegerät. Überprüfen Sie, ob das Gerät ausgeschaltet ist. Schalten Sie das Gerät aus, wenn es eingeschaltet ist. Drücken und halten Sie den Netzschalter [POWER] am R-09HR, um das Gerät ein- oder auszuschalten. -
Seite 18: Vorsichtsmaßnahmen Bei Der Verwendung V On Batterien Im R-09Hr
Verwenden Sie niemals gleichzeitig neue und gebrauchte Batterien oder Batterien unterschiedlicher Art. • Wenn Sie den R-09HR längere Zeit nicht verwenden, sollten Sie die Batterien entfernen, um ein Auslaufen zu verhindern. • Bei der Verbindung über ein USB-Kabel mit einem Computer sollten Sie immer einen Netzadapter verwenden, um eine Unterbrechung der Stromversorgung zu vermeiden. -
Seite 19: Einsetzen Von Batterien In Die Fernbedienung
Verwenden des R-09HR Einsetzen von Batterien in die Fernbedienung Setzen Sie die münzenförmige Lithiumbatterie (mitgeliefert) in die Fernbedienung ein. fig.remote01-e.eps Beim Herausziehen der Halterung Verwendbare Batterien: hier in Pfeilrichtung drücken. Lithiumbatterie (CR2025) Rückseite der Fernbedienung Batteriehalterung Z iehen Sie den Batteriehalter heraus. -
Seite 20: Verwenden Der Fernbedienung
Verwenden des R-09HR Verwenden der Fernbedienung Weisen Sie mit der Fernbedienung auf den Sensor des R-09HR, und bedienen Sie das Gerät innerhalb des angegebenen Aktionsradius. fig.remote02-e.eps Fernbedienungssensor Maximalabstand für die Fernbedienung: 4 Meter Sender Winkel: Mindestens 30 Grad links und rechts vom Empfänger. -
Seite 21: Vorbereiten Der Speicherkarte
I Einlegen Überprüfen Sie, ob das Gerät ausgeschaltet ist. Schalten Sie das Gerät aus, wenn es eingeschaltet ist. Drücken und halten Sie den [Netzschalter POWER] am R-09HR, um das Gerät ein- oder auszuschalten. Öffnen Sie die Batteriefachabdeckung des Gerätes. fig.sdin-2.eps_60 Klappen Sie die Bodenabdeckung nach unten, indem Sie mit Ihrem Finger in die Vertiefung greifen. - Seite 22 G erät einzuschalten. Gedrückt halten Wenn Sie eine Speicherkarte zum ersten M al im R-09HR v erwenden, muss die Speicherkarte als E rstes fo rmatiert werden. B itte fo rmatieren Sie die Speicherkarte wie beschrieben unter „ F o rmatieren“ (S. 2 5 ).
-
Seite 23: Formatieren
Eine Speicherkarte muss formatiert werden, wenn Sie diese zum ersten Mal mit dem R-09HR verwenden mö chten. • Formatieren Sie die Speicherkarte in jedem Fall im R-09HR. Karten, die in anderen Geräten als dem R-09HR formatiert wurden, funktionieren eventuell nicht richtig im R-09HR. - Seite 24 Zweimal drücken SD-Speicherkarte • Der R-09HR unterstützt SDHC-Speicherkarten. • Einige Arten von Speicherkarten oder solche von einigen Herstellern funktionieren im R-09HR nicht korrekt. • Legen Sie niemals eine Speicherkarte ein oder entfernen diese, wenn das Gerät eingeschaltet ist. Dies kann die Daten auf der Speicherkarte beschädigen.
- Seite 25 Verwenden des R-09HR E instellen v on D atum und U hrzeit Folgen Sie nach dem Einschalten den hier angegebenen Schritten, um die interne Uhr einzustellen. Die hier eingestellten Werte für Datum und Uhrzeit dienen als Referenz für die aufgenommenen Titel (Z eitstempel).
- Seite 26 Verwenden des R-09HR Stellen Sie Datum und U hrzeit ein. fig.edit-datetime-e.eps_80 1. Verschieben Sie den Cursor. Bewegen Sie mit der Rückwärtstaste [ ] und der Vorwärtstaste [ ] den Cursor nach rechts oder links. Cursor nach links oder rechts bewegen fig.edit-datetime-2-e.eps_80...
- Seite 27 Verwenden des R-09HR Aufnahme Aufnahme mit dem internen Mikrofon Schließ en Sie nichts an die Eingangsbuchse [MIC] oder die Buchse [LINE IN] an, wenn Sie das interne Mikrofon verwenden. Wenn ein Kabel an der Eingangsbuchse [MIC] oder der Buchse [LINE IN] angeschlossen ist, hat eine Eingabe in diese Buchsen Vorrang und das interne Mikrofon wird abgeschaltet.
-
Seite 28: Wiedergabe
] gedrückt haben, wird der im Display angezeigte Titel wiedergegeben. Wenn „No Song“ (Kein Titel) angezeigt wird, ist kein Titel vorhanden, den der R-09HR wiedergeben könnte. „Bearbeiten von Musikstücken und Ordnern“ (S. 7 0) „Tonwiedergabe vom Monitorlautsprecher (Preview Monitor)“ (S. 8 8 ) fig.outputlevel-e.eps_80... - Seite 29 Verwenden des R-09HR Löschen Löschen des aufgezeichneten Titels. fig.open-finder-e.eps_80 Rufen Sie das <Finder-Display> auf. FINDER Anzeigen des <Finder-Displays> Drücken und halten Sie die [FINDER]-Taste gedrückt, um das <Finder-Display> aufzurufen. fig.song-select-e.eps_80 Wählen Sie den Titel aus. Wählen Sie mit der Wiedergabetaste [...
-
Seite 30: Konfigurieren Der Aufnahme
• Wenn die Aufnahme als Audiospur für ein Video verwendet werden soll, empfehlen wir eine Frequenzeinstellung von 48 kHz. • Die Sampling-Frequenz eines aufgezeichneten Titels kann nicht am R-09HR geändert werden. • Wenn die Sampling-Frequenz 88,2 kHz oder 96,0 kHz beträgt, kann als Aufnahmemodus nicht MP3... -
Seite 31: Aufnahmemodus
Aufnahme Aufnahmemodus MP3 64 kbps MP3 96 kbps MP3 128 kbps MP3 160 kbps Aufnahmemodus MP3 192 kbps MP3 224 kbps MP3 320 kbps WAV 16 bit WAV 24 bit I WAV und MP3 im Vergleich WAV-Dateien (*.WAV) speichern alle Klanginformationen, ohne sie zu komprimieren; MP3-Dateien (*.MP3) verwenden beim Speichern von Titeln Kompression. -
Seite 32: Geschätzte Aufnahmezeiten
Aufnahme Geschätzte Aufnahmezeiten Nachstehend ist die geschätzte Aufnahmezeit für Speicherkarten aufgelistet. Aufnahmezeit (Schätzwert) Einheit: Minuten Speicherkartengröß e Einstellung 512 MB 1 GB 2 GB 4 GB 8 GB WAVE (24 bit / 96 kHz) WAVE (24 bit / 88,2 kHz) WAVE (24 bit / 48 kHz) WAVE (24 bit / 44,1 kHz) WAVE (16 bit / 96 kHz) -
Seite 33: Instrumente Und Gesang Aufnehmen
Verwenden der internen Mikrofone fig.mic-LR.eps_80 Das interne Mikrofon ist ein Stereomikrofon. Der von dem Mikrofon auf der rechten Seite des R-09HR aufgefangene Klang wird auf dem rechten Kanal (R) aufgenommen, der vom Mikrofon auf der linken Seite hingegen auf dem linken Kanal (L). - Seite 34 Aufnahme Stellen Sie die Sampling-Freq uenz ein. „Konfigurieren der Aufnahme“ (S. 32) fig.open-set-e.eps_80 1. Rufen Sie das < Menü-Display> auf. MENU Drücken Sie die [MENU]-Taste, um das <Menü-Display> Anzeigen des aufzurufen. <Menü-Displays> fig.recoedersetting-e.eps_80 2. Wählen Sie den Eintrag „ Recorder Setup“ aus. Wählen Sie mit der Wiedergabetaste [ ] und der Stopptaste [...
- Seite 35 Aufnahme Stellen Sie den Aufnahmemodus ein. „Konfigurieren der Aufnahme“ (S. 32) fig.recmode-e.eps_80 1. Wählen Sie „Rec Mode“ aus. Bewegen Sie mit der Wiedergabetaste [ ] und der Stopptaste [ ] den Cursor auf die Zeile „Rec Mode“ (Aufnahmemodus). Den Cursor nach oben oder unten bewegen fig.setrecmode-e.eps_80...
- Seite 36 Aufnahme fig.rec-start-e.eps_80 Drücken Sie die Aufnahmetaste, Startet die um die Aufnahme zu starten. Aufnahme Drücken Sie die Aufnahmetaste während der Aufnahmebereitschaft (während die REC-Anzeige blinkt). Die REC-Anzeige leuchtet, und die Aufnahme startet. • Die Aufnahme kann auch mit der Wiedergabe-/Pausetaste ] gestartet werden.
- Seite 37 Aufnahme Verwenden ex terner Mikrofone Der R-09HR kann ein dynamisches Mikrofon oder ein Kondensatormikrofon verwenden wie den Typ, der an der Mikrofonbuchse eines Computers angeschlossen ist. fig.conmic-LR-e.eps_80 Stereomikrofon • Wenn ein Kabel an die LINE-IN-Buchse angeschlossen ist, werden die Eingangssignale an der MIC-Eingangsbuchse ignoriert.
- Seite 38 Aufnahme fig.setsamplingrate-e.eps_80 3. Wählen Sie die Sampling-Frequenz (Sample Rate) aus. Ändern Sie mit der Rückwärtstaste [ ] und der Vorwärtstaste [ ] den Wert für „Sample Rate“. 44,1 kHz 48 kHz Werte für die Wert ändern Sampling-Frequenz 88,2 kHz 96 kHz Stellen Sie den Aufnahmemodus ein.
- Seite 39 Kanälen (L und R) der gleiche Klang (Stereo) aufgezeichnet. Schließ en Sie das Mikrofon an. Schließen Sie an der MIC-Eingangsbuchse des R-09HR ein Mikrofon an. Wenn Sie den Klang während der Aufnahme mithören möchten, schließen Sie an der HEADPHONE-Buchse einen Kopfhörer an.
- Seite 40 Aufnahme fig.rec-start-e.eps_80 Drücken Sie die Aufnahmetaste. Startet die Drücken Sie die Aufnahmetaste während der Aufnahme Aufnahmebereitschaft (während die REC-Anzeige blinkt). Die REC-Anzeige leuchtet, und die Aufnahme startet. • Die Aufnahme kann auch mit der Wiedergabe-/Pausetaste ] gestartet werden. • Wenn Sie nach dem Starten einer Aufnahme den HOLD- Schalter auf „ON“...
-
Seite 41: Einstellen Der Aufnahmelautstärke
Aufnahme Einstellen der Aufnahmelautstärke Der R-09HR ist zur Aufzeichnung vieler verschiedener Ereignisse ausgelegt, kann aber auch hochwertige Aufnahmen erstellen, wenn für den aufzuzeichnenden Klang ein geeigneter Aufnahmepegel eingestellt wird. Der Pegel sollte so hoch wie möglich eingestellt werden, jedoch ohne dass Verzerrungen auftreten. -
Seite 42: I Aufnahmepegel Mit Der Fernbedienung Regulieren
Aufnahme anzupassen. Wenn die PEAK-Anzeige leuchtet, ist der Eingangspegel zu hoch. Wenn die PEAK-Anzeige leuchtet, ist der maximale Eingangspegel erreicht, die der R-09HR aufzeichnen kann (Clipping-Zustand), und mit der aktuellen Pegeleinstellung können keine lauteren Klänge aufgenommen werden. Die Aufnahme ist dann stark verzerrt. - Seite 43 Wenn die Fernbedienungsanzeige jedoch schneller als normal blinkt, ist der Eingangspegel zu hoch. Die Fernbedienungsanzeige blinkt schnell, wenn der maximale Eingangspegel erreicht ist, die der R-09HR aufzeichnen kann (Clipping-Stufe), und mit dem ursprünglichen Pegel können keine lauteren Klänge aufgenommen werden.
-
Seite 44: Aufnahme Von Kassette Oder Cd
Aufnahme Aufnahme von Kassette oder CD Der R-09HR kann verwendet werden, um Instrumentaldarbietungen und Sprachmitteilungen aufzuzeichnen. Darüber hinaus können mit Hilfe der LINE-IN-Buchse auch Kassetten oder CDs aufgenommen werden. Wenn ein Kabel an die LINE-IN-Buchse angeschlossen ist, sind die Eingangssignale der Mikrofone deaktiviert. - Seite 45 Zweimal drücken fig.cdin-e.eps_6 0 Schließen Sie den CD-Player an. LINE-IN-Buchse Verbinden Sie die Line-Out-Buchse des CD-Players über ein Audiokabel mit der LINE-IN-Buchse des R-09HR. Zu den Ausgangsbuchsen des CD-Players Stellen Sie den Eingangspegel ein. Regulieren Sie den Eingangspegel, während der CD-Player das aufzuzeichnende Stück abspielt.
