Flame FIRE Benutzerhandbuch
Verwandte Anleitungen für Flame FIRE
Inhaltszusammenfassung für Flame FIRE
- Seite 1 FLAME FIRE 8 VOICE PERCUSSION SYNTHESIZER EURO RACK MODULE BENUTZERHANDBUCH für Firmware ab Version 1.03...
-
Seite 2: Inhaltsverzeichnis
11..T-BRIDGE Support 6..VERSION 1.00 RIMSHOT Danksagung Master Menu 12..CLAP Menu Struktur Page 13..UNIVERSAL Fire COWBELL Select (Kanal wählen) 14..xCLAP WAVETABLE 7..EDIT Menus A,B,CV Instrument wählen 15..LISTE DER MIDI CONTROLLER Display Level A,B einstellen 16.. -
Seite 3: Kurzbeschreibung
KURZBESCHREIBUNG Vielen Dank für den Erwerb des FLAME FIRE eurorack modules! Das Modul ist ein vollwertiger 8-fach polyphoner Drum- und Percussion Synthesizer. Er bietet unterschiedliche digitale Synthesealgorithmen, welche auf 8 Kanäle verteilt werden können. Die Sound-Engine liefert digital erzeugte Sounds, die mit Virtuell-Analoger Synthese erzeugt werden. -

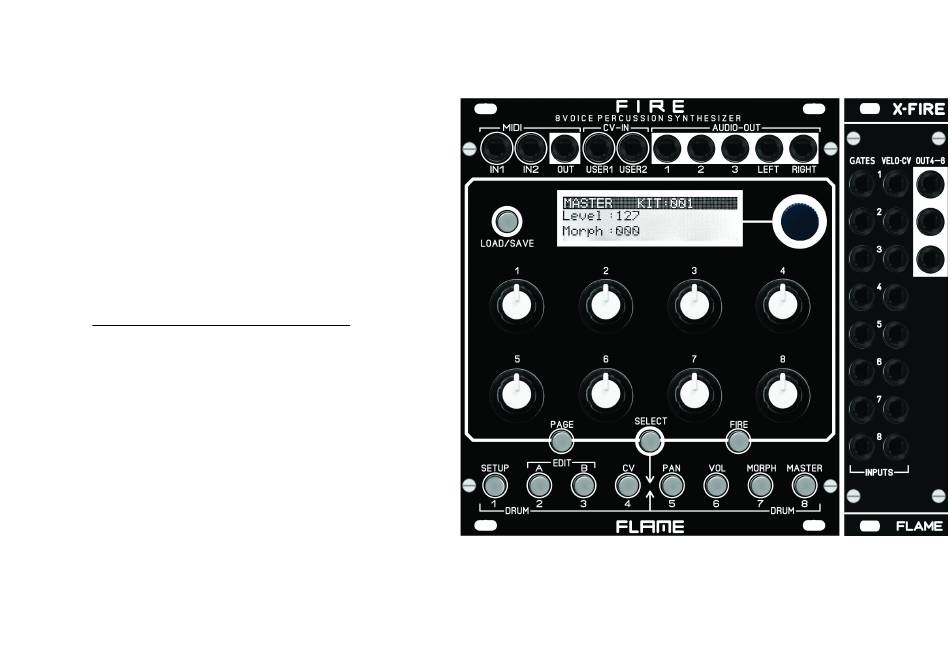

Seite 4: Modul Überblick
BASISMODUL I/O XPANDER I/O-BUCHSEN: 2x MIDI-In, 1x MIDI-out (Typ: TRS-B) 2x CV-In, 5x AUDIO-out TASTE: LOAD/SAVE TASTEN: PAGE, SELECT, FIRE MENU / INSTRUMENT TASTEN DISPLAY / PUSH ENCODER 8 POTENTIOMETER 8x GATE / TRIGGER Eingänge 8x CV Eingänge 3x AUDIO-out... -
Seite 5: Anschluss An Das Modularsystem
ANSCHLUSS AN DAS MODULAR SYSTEM Stereo AUDIO OUT (Modular Pegel 10Vpp) Das Basismodul FIRE wird mit angeschlosse- nem Flachbandkabel für den Doepfer Buss ausgeliefert. Die rot oder blau markierte Ader bezeichnet -12Volt. Es sollte unbedingt auf die richtige Polung beim Anschluß geachtet werden. Falls das Modul versehentlich falsch gepolt wurde, ver- hindern Schutzdioden das sofortige Zerstören... -
Seite 6: Version
In den Menus 1 und 5-8 können die 8 Tasten verwendet werden, um die Instrumente Nach dem Einschalten ist das MASTER-Menu aktiv (Taste MASTER leuchtet) und das der 8 Kanäle direkt mit den Tasten zu spielen. Drücke die FIRE-Taste einmal (Taste Autoload-KIT wurde automatisch geladen. Die Nummer dieses KITs ist im SETUP-Menu blinkt), benutze nun die 8 unteren Taster zum Triggern der Instrumente des geladenen auf der Page 6 “KIT AUTO LOAD”... -
Seite 7: Edit Menus A,B,Cv
CV werden die Einstellungen für den jeweils selektierten Kanal gemacht. Mit der FIRE Taste kann der Sound des gewählten Kanals direkt getriggert werden. Für jeden Die EDIT-Menus sind so aufgebaut, daß die Namen und Werte der 8 Regler im Display Kanal gibt es die Speicherplätze A und B für zwei unterschiedliche (oder gleiche) -
Seite 8: Setup Menu
SETUP MENU PAGE 1 (SETUP FIRE FIRMWARE VERSION) USER CV ASSIGN - Menu MASTER - Page Untermenu LCDCt: 01..32 LCD-Kontrast Festlegung der Parametersteuerung mit den USER1/2 CV Eingängen. Es können alle Param: pick/jump Parameter durch Poti übernehmen oder hinspringen Regler der Menus Volume, Panorama, Morph sowie Master-Morph ausgewählt wer-... -
Seite 9: Instrument Algorithm
INSTRUMENT ALGORITHM SD - SNAREDRUM HH - HIHAT Dieser Algorithmus wird vor allem für unterschiedliche Snaredrum Sounds verwendet. Es Dieser Algorithmus wird vor allem für unterschiedliche HiHat oder Cymbal Sounds ver- können aber auch rauschhafte, gefilterte Sounds oder trockene dunkle bis helle wendet. -
Seite 10: Fm-Drum
INSTRUMENT ALGORITHM FM: FM-DRUM BD: BASSDRUM Dieser Algorithmus wird hauptsächlich für verschiedene Kickdrum-Sounds verwendet. Mit Dieser Algorithmus wird hauptsächlich für verschiedene FM-Drum- oder Synthesizer- Sounds verwendet. Dieses Instrument kann über MIDI tonal über alle Noten gespielt wer- HOLD=0 kann der Sound mit der Gate-Länge gehalten werden (Tastendruck). Dieses den (wie eine monophone Synth-Stimme). -
Seite 11: T-Bridge
INSTRUMENT ALGORITHM TBR: T-BRIDGE RIM: RIMSHOT Dieser Algorithmus wird hauptsächlich für verschiedene Percussion-Sounds verwendet.. Dieser Algorithmus wird hauptsächlich für verschiedene Percussion-Sounds verwendet. ptAtt ptDec reso cutof drive tune1 Pitch BPF 1 drive dec1 Sample tune2 Level select BPF 2 drive dec2 Sample ckTun... -
Seite 12: Clap
INSTRUMENT ALGORITHM CP1: CLAP TOM: TOM Dieser Algorithmus wird hauptsächlich für verschiedene CLAP-Sounds verwendet. Dieser Algorithmus wird hauptsächlich für verschiedene Percussion-Sounds verwendet. tnDec cpNum time cpDec tuneM Clap cpCut cpLvl ptAtt ptAmt Osc1 drive Pitch Osc2 nTune noise drive tune2 ptDec Osc3 Level... -
Seite 13: Universal
INSTRUMENT ALGORITHM UNI: UNIVERSAL COW: COWBELL Dieser Algorithmus wird hauptsächlich für verschiedene Snare- oder Kickdrum-Sounds Der COWBELL Algorithmus erzeugt metallische Klänge. Durch den Frequenzshifter wer- verwendet. Aber auch rauschende, gefilterte Klänge oder trockene, dunkle bis helle den obertonreiche metallische (metalloide) Sounds erzeugt. Ein Hipassfilter kann die Trommelklänge lassen sich erzeugen. -
Seite 14: Xclap
INSTRUMENT ALGORITHM xCP: xCLAP WT: WAVETABLE Dieser Algorithmus kann für ungewöhnliche CLAP-Sounds verwendet werden, bietet aber Der WAVETABLE Algorithmus ist ein mächtiges Werkzeug für rhythmisierte, obertonrei- auch vielfältige Möglichkeiten für textureartige, experimentellere Effektsounds. Er ähnelt che, orgelartige oder sequenzartige Klänge. Der Oszillator beinhaltet 6 unterschiedliche dem CLAP1 Algorithmus, hat aber eine andere Parametrisierung und am Ausgang einen Wavetables mit jeweils 64 Wellenformen, die mit dem Wave-Regler angefahren werden. -
Seite 15: Liste Der Midi Controller
LISTE DER MIDI CONTROLLER MIDI CONTROL CHANGE NUMMERN (CC-Nr) ÜBERSICHT Die Regler der Pages Panorama, Morph, Volume und Master können per MIDI ControlChange Befehlen gesteuert werden. MENU VOLUME MENU PANORAMA Die CC Nummern sind fest vorgegeben, unterscheiden sich aber durch die automatische Zuweisung des MIDI Kanals. -
Seite 16: Firmware Update
FIRMWARE UPDATE Für ein Firmware Update wird ein Computer mit MIDI-Interface und einem SYSEX Programm benötigt. Für PC empfehlen wir die Freeware Software MIDI-OX, für MAC die Software “SYSEX LIBRARIAN”. Stelle den Parameter „Delay...“ im Sysex-Programm auf 20ms ein. Adapter Typ: MIDI-TRS-B Gehe wie folgt vor: Lade die Firmware-Datei (zBsp. -
Seite 17: Midi Dump Kits/Instruments
Computers. Stelle das Sysex-Programm am Computer auf Sysex-Empfang, um Daten zu Werte: all, 001-128 empfangen. Drücke Taste LOAD am FIRE um die Daten zu senden. Das Display signali- siert zBsp. "transmit Instr001". Nach Ende der Übertragung signalisiert das Display "trans- Verbinde den MIDI Ausgang vom FIRE (Typ: MIDI-TRS-B) mit dem MIDI Eingang des mit finished". -
Seite 18: Troubleshooting
Die FIRE Taste reagiert nicht: Taste) und dabei aus Versehen ein KIT geladen wird, welches die Parameter für Wahrscheinlich leuchtet Edit A/B/CV auf - in diesem Menü funktioniert die Fire Taste nur CV/VELOCITY zurücksetzt. Im CV Menu kann man kein Instrument laden, das geht zum Triggern des aktuellen Instruments. -
Seite 19: Anhang & Technische Details
Aktuelle Informationen, Updates, Downloads, Tips und Tricks, Videos und Links finden Sie jederzeit auf der webseite: Auflösungen: DA-Wandler: 16Bit, Audio output: +/-5V http://www.flame-instruments.de Stromaufnahme: +210mA / -70mA Größe: Euro Format 3HE / 22TE 110x128,5x33mm, Einbautiefe: 30mm Zusatzmodul: 3HE / 6TE 110x30x20mm, Einbautiefe: 25mm Danksagung Für ihre Mitarbeit, Hilfe und Unterstützung geht ein großer Dank besonders an:...
