RAK7201 Schnellstartanleitung

Voraussetzungen

Was benötigen Sie?

Bevor Sie die einzelnen Schritte der Installationsanleitung für den RAK7201 WisNode Button durchgehen, stellen Sie sicher,

dass Sie die folgenden erforderlichen Komponenten bereit haben:

WisNode Button 4K RAK7201

Micro-USB-Kabel

Gateway in Reichweite

Windows-PC

Lieferumfang

1 Stück WisNode Button 4K RAK7201

1 Stück Micro-USB-Kabel

1 Stück Aufkleber zum Befestigen des Buttons auf einer ebenen Fläche

Produktkonfiguration

Anbindung an den RAK7201 WisNode Button 4K

Um den RAK7201 WisNode Button 4K mit Ihrem Windows-Computer verbinden zu können, müssen Sie das

Tool

herunterladen.

Verbinden Sie Ihren RAK7201 WisNode Button 4K über das mitgelieferte Micro-USB-Kabel mit Ihrem Windows-Computer.

Öffnen Sie das RAK Serial Port Tool.

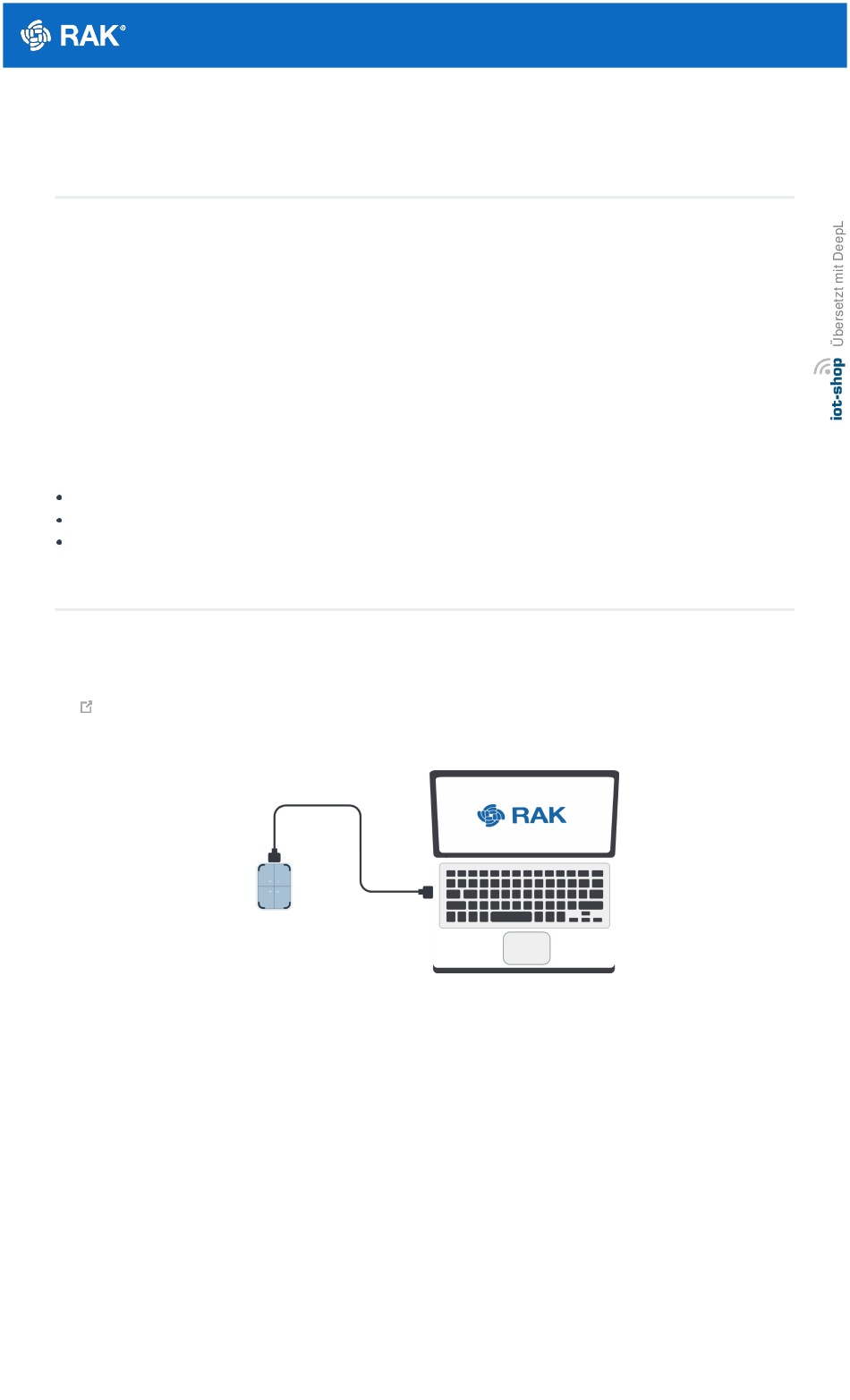

Abbildung 1: Verbindung zwischen RAK7201 WisNode Button 4k und Laptop

RAK Serial Port

Inhaltsverzeichnis

Inhaltszusammenfassung für RAK WisNode Button 4K

Seite 1 1 Stück Micro-USB-Kabel 1 Stück Aufkleber zum Befestigen des Buttons auf einer ebenen Fläche Produktkonfiguration Anbindung an den RAK7201 WisNode Button 4K Um den RAK7201 WisNode Button 4K mit Ihrem Windows-Computer verbinden zu können, müssen Sie das RAK Serial Port Tool herunterladen.
Seite 2 Öffnen unter „Anschlüsse (COM & LPT)“ den Namen USB-SERIAL CH340. Notieren Sie sich die COM-Port- Nummer, in diesem Beispiel ist es COM4. Abbildung 3: Geräte-Manager Wählen Sie im Geräte-Manager die richtige COM-Port-Nummer und die richtige Baudrate aus und klicken Sie dann auf „Öffnen“. Die Standard-Baudrate des WisNode Button 4K beträgt 115200 bps.
Seite 3 Um die Taste zu konfigurieren, muss der Konfigurationsmodus aufgerufen werden. Drücken Sie dazu drei Sekunden lang die Taste 1. Alle blauen LEDs leuchten auf und Sie erhalten eine Bestätigung im RAK Serial Port Tool. Abbildung 5: Bestätigung für den Eintritt in den Konfigurationsmodus...
Seite 4: Verbindung Zu Helium (The People's Network)
Dokumentationszentrum Abbildung 6: Überprüfen der Firmware-Version Verbindung zu Helium (The People's Network) Helium hat sich mit mehr als 27.000 weltweit eingesetzten Geräten schnell zum am weitesten verbreiteten LPWAN- Gemeinschaftsnetzwerk entwickelt. Alle unsere Knotenprodukte sind damit kompatibel, und das Hinzufügen eines Geräts zum Netzwerk ist intuitiv und unkompliziert.
Seite 5 Dokumentationszentrum Abbildung 7: Helium-Konsole Nach der Registrierung/Anmeldung gelangen Sie auf die Startseite, wo Sie links Ihren Funktionsbaum und oben Ihren DC- Kontostand sowie eine Reihe nützlicher Links sehen können. Abbildung 8: Startbildschirm der Helium-Konsole Gehen Sie zum Abschnitt „Geräte” im Funktionsbaum. Wenn Sie dies zum ersten Mal tun, sind noch keine Geräte registriert. Klicken Sie auf die Schaltfläche „+ Gerät hinzufügen”, um zu beginnen.
Seite 6 Dokumentationszentrum Abbildung 9: Helium-Geräte Es öffnet sich ein Fenster mit einer Reihe von Feldern, in denen Sie die für die Registrierung erforderlichen Geräteparameter eingeben müssen. Abbildung 10: Neues Gerät hinzufügen Geben Sie einen Namen Ihrer Wahl ein. Die Werte für „Dev EUI“, „App EUI“ und „App Key“ werden standardmäßig zufällig generiert.
Seite 7 Abbildung 11: Helium-Geräte Jetzt ist Ihr RAK7201 registriert und wartet auf die Aktivierung. Dazu müssen wir die Dev EUI, App EUI und den App Key mit RAK Serial Port Tool in den RAK7201 importieren . Öffnen Sie das Tool, wählen Sie den gewünschten Port (Standard-Baudrate) und öffnen Sie ihn. Halten Sie Taste 1 3 Sekunden lang gedrückt, um den Konfigurationsmodus aufzurufen und mit dem Importieren Ihrer Einstellungen zu beginnen.
Seite 8 Dokumentationszentrum Führen Sie den Befehl zum Beitritt vollständig aus, damit der Knoten den Beitrittsvorgang starten kann. Sobald der Vorgang gestartet und erfolgreich abgeschlossen ist, erhalten Sie eine Benachrichtigung in der seriellen Konsole at+join Ihre Ausgabe sollte der in Abbildung 12 ähneln: Abbildung 12: RAK7201 EUIs und Schlüssel Wenn Sie sich die Helium-Konsole ansehen, werden Sie die Join-Anforderungspakete sowohl im Diagramm als auch im Ereignisprotokoll sehen.
Seite 9: Verbindung Zum Integrierten Server
Dokumentationszentrum Abbildung 13: Helium-Konsole mit Live-Gerätedaten Verbindung zum integrierten Server In diesem Abschnitt verbinden wir den RAK WisNode Button 4K mit dem integrierten Server, der Teil aller Gateways der RAK WisGate-Serie ist. Erstellen einer Anwendung Melden Sie sich über die Web-Benutzeroberfläche beim Gateway an und wählen Sie im Menü „LoRa Network“ die Registerkarte „Application“...
Seite 10: Hinzufügen Des Geräts Zur Anwendung
Klicken Sie in der erstellten Anwendung auf die Schaltfläche „Bearbeiten“, wie in Abbildung 17 dargestellt. Abbildung 17: Anwendung bearbeiten Geben Sie die Geräte-EUI in das entsprechende Eingabefeld ein und klicken Sie auf „Hinzufügen“. Die Geräte-EUI finden Sie auf dem Aufkleber auf der Rückseite des RAK WisNode Button 4K.
Seite 11: Konfigurieren Im Otaa-Modus
Abbildung 20: Das Gerät ist registriert Konfigurieren im OTAA-Modus Um die Verbindung des Buttons mit dem integrierten Server im Gateway herzustellen, ist eine Konfiguration mit den richtigen Parametern erforderlich. Mit den AT-Befehlen und dem RAK Serial Port Tool müssen die folgenden Parameter...
Seite 12 Anwendungsschlüssel (aus der zuvor im Gateway erstellten Anwendungskonfiguration) at+set_config=lora:app_key:ea980d6f2e42772550c66ec2651f24f5 Abbildung 21: Konfiguration des RAK WisNode Button 4k im OTAA-Modus Um nach der Konfiguration eine Verbindung zum LoRaWAN-Netzwerk herzustellen, muss das Gerät neu gestartet werden. Der Befehl zum Neustart lautet:...
Seite 13 Nach dem Neustart versucht das Gerät automatisch, sich mit dem LoRaWAN-Netzwerk zu verbinden. Wenn alle Einstellungen korrekt konfiguriert sind, wird im RAK Serial Port Tool die Meldung „OK Join Success“ angezeigt. Abbildung 22: Das Gerät wurde neu gestartet und mit dem LoRaWAN-Netzwerk verbunden.
Seite 14: Konfiguration Im Abp-Modus
Abbildung 24: Empfangene Daten Konfiguration im ABP-Modus Um den RAK WisNode Button 4K im ABP-Modus zu verwenden, muss die Aktivierungsmethode geändert werden. Gehen Sie zur Gerätekonfiguration im Gateway, wie in Abbildung 25 dargestellt, und wählen Sie den ABP-Join-Modus aus dem Dropdown-Menü aus.
Seite 15 Dokumentationszentrum Abbildung 26: Konfiguration des ABP-Modus Um den WisNode Button 4K in den ABP-Arbeitsmodus zu versetzen, müssen die folgenden AT-Befehle im RAK Serial Port Tool ausgeführt werden: Verbindungsmodus (ABP) at+set_config=lora:join_mode:1 Geräteadresse (aus der zuvor im Gateway erstellten Gerätekonfiguration) at+set_config=lora:dev_addr:00000001 Anwendungssitzungsschlüssel (aus der zuvor im Gateway erstellten Gerätekonfiguration) at+set_config=lora:apps_key:5e8b925ee63053a9ef5cbff8fc712451 Netzwerksitzungsschlüssel (aus der zuvor im Gateway erstellten Gerätekonfiguration)
Seite 16 Dokumentationszentrum Abbildung 27: Konfiguration des WisNode Button 4K im ABP-Modus Um nach der Konfiguration eine Verbindung zum LoRaWAN-Netzwerk herzustellen, muss das Gerät neu gestartet werden. Der Befehl zum Neustart lautet: at+set_config=device:restart Nach dem Neustart ist das Gerät bereit, die Informationen über das LoRaWAN-Netzwerk zu senden.
Seite 17: Verbindung Mit The Things Network V3 (Ttnv3)
Auf der The Things Conference 2021 wurde bekannt gegeben, dass The Things Network auf The Things Stack v3 aktualisiert wird. In diesem Abschnitt wird gezeigt, wie Sie den RAK7201 WisNode Button 4K mit The Things Stack verbinden. Um sich bei TTNv3 anzumelden , gehen .
Seite 18: Hinzufügen Einer Anwendung
Abbildung 32: Konsolen-Seite nach erfolgreicher Anmeldung HINWEIS: Um den RAK7201 WisNode Button 4K mit TTNv3 verbinden zu können, sollten Sie bereits ein Gateway in Reichweite von TTNv2 oder TTNv3 verbunden haben oder sicherstellen, dass Sie sich in Reichweite eines öffentlichen Gateways befinden.
Seite 19 Dokumentationszentrum Abbildung 33: Erstellen einer Anwendungsseite Geben Sie die erforderlichen Informationen ein: Eigentümer – Wird automatisch von The Things Stack ausgefüllt, basierend auf Ihrem Konto oder der von Ihnen erstellten Organisation. Anwendungs-ID – Dies ist die eindeutige ID Ihrer Anwendung im Netzwerk. Beachten Sie, dass die ID nur Kleinbuchstaben, Zahlen und Bindestriche (-) enthalten darf.
Seite 20 Dokumentationszentrum Abbildung 35: Hinzufügen eines Geräts im OTAA-Modus Unter der Überschrift „Endgerät registrieren“ finden Sie zwei Optionen zur Registrierung eines Geräts. Wählen Sie „Manuell“. Wählen Sie als Aktivierungsmodus „Over the Air Activation (OTAA)“ und als LoRaWAN-Version „MAC V1.0.2“ (RAK7201 ist vollständig kompatibel mit LoRaWAN 1.0.2). Abbildung 36: Registrieren des Geräts im OTAA-Modus Um zum nächsten Schritt der Registrierung zu gelangen, klicken Sie auf „Start“.
Seite 21 AppEUI – Die AppEUI identifiziert eindeutig den Besitzer des Endgeräts. Sie wird vom Gerätehersteller bereitgestellt. Um die AppEUI zu erhalten, verbinden Sie Ihr Gerät über ein USB-Kabel mit Ihrem Computer. Öffnen Sie das RAK Serial Port Tool, wählen Sie den richtigen COM-Port und die richtige Baudrate und halten Sie die Taste 1 3 Sekunden lang gedrückt, um das Gerät in den Konfigurationsmodus zu versetzen.
Seite 22 Dokumentationszentrum Abbildung 39: AppEUI des Geräts DevEUI – Die DevEUI ist die eindeutige Kennung für dieses Endgerät. Sie befindet sich auf einem Aufkleber auf der Rückseite des Geräts. Endgerätname (optional) – Eine eindeutige, für Menschen lesbare Kennung für Ihr Gerät. Sie können diese frei wählen, seien Sie also kreativ.
Seite 23 Dokumentationszentrum LoRaWAN-Klassenfunktionen – Hier können Sie auswählen, ob Ihr Gerät Klasse B, Klasse C oder beide Klassen unterstützt. In den erweiterten Einstellungen können Sie zusätzliche Einstellungen für Ihr Gerät konfigurieren. Abbildung 41: Erweiterte Netzwerk-Einstellungen des Geräts HINWEIS: In diesem Beispiel werden diese Einstellungen auf den Standardwerten belassen. Klicken Sie auf „Einstellungen verbinden“.
Seite 24: Konfigurieren Des Geräts Im Otaa-Modus
Dokumentationszentrum Abbildung 43: Schaltfläche „App-Schlüssel generieren“ In den erweiterten Einstellungen können Sie weitere Optionen für Ihr Gerät konfigurieren. Abbildung 44: Erweiterte Verbindungseinstellungen für den OTAA-Modus HINWEIS: In diesem Beispiel werden diese Einstellungen auf den Standardwerten belassen. Um die Registrierung Ihres Geräts abzuschließen, klicken Sie abschließend auf „Endgerät hinzufügen“. Konfigurieren des Geräts im OTAA-Modus Für die Konfiguration des Knotens benötigen Sie die folgenden drei Parameter: Geräte-EUI, Anwendungs-EUI und Anwendungsschlüssel.
Seite 25 Um den Button zu konfigurieren, muss er sich im Konfigurationsmodus befinden. Drücken Sie dazu die Taste 1 drei Sekunden lang, bis alle blauen LEDs aufleuchten und Sie eine Bestätigung im RAK Serial Port Tool erhalten. Stellen Sie mit dem RAK Serial Port Tool den Verbindungsmodus, die Geräteklasse und Ihre LoRaWAN-Region auf das richtige Frequenzband ein, indem Sie die folgenden AT-Befehle verwenden: Für den Verbindungsmodus (OTAA)
Seite 26 „XXXX“ durch den entsprechenden Parameterwert für Ihren speziellen Fall zu ersetzen. at+set_config=lora:app_key:XXXX Abbildung 47: Einrichten der OTAA-Parameter für den RAK7201 WisNode Button 4K Um nach der Konfiguration eine Verbindung zum LoRaWAN-Netzwerk herzustellen, muss das Gerät neu gestartet werden. Führen Sie den folgenden Befehl aus, um es neu zu starten:...
Seite 27 Abbildung 48: Beitrittsbestätigung Nach erfolgreicher Verbindung werden die durch Drücken der Tasten erhaltenen Daten an den Anwendungsserver des Gateways übertragen. Abbildung 49: Übertragene Daten im RAK Serial Port Tool Die vom WisNode Button 4K empfangenen Daten können im Live-Datenfeed angezeigt werden.
Seite 28: Wichtige Funktionen
Dokumentationszentrum Abbildung 50: Senden von Daten an The Things Stack vom RAK7200 WisNode Track Lite Wichtige Funktionen In diesem Abschnitt werden die Hauptfunktionen der verschiedenen Tasten (Buttons) des Geräts behandelt. Standard-Nutzdaten der Tasten: Taste Daten Taste 1 Taste 2 Schlüssel 3 Schlü...
Seite 29: Funktion
Dokumentationszentrum Um die Daten der Tasten zu überprüfen, können Sie den folgenden Befehl ausführen: at+get_config=device:status Das Ergebnis ist in Abbildung 51 dargestellt. Abbildung 51: Ändern der von Taste 1 gesendeten Daten Tastenfunktionen: Funktion Beschreibung Drücken Sie Taste 1 drei Sekunden lang. Das Gerät wechselt in den Konfigurationsmodus oder Taste 1 verlässt diesen.
Seite 30: Heartbeat-Funktion
Taste 4 rote LED blinkt zweimal Die Datenübertragung ist nicht erfolgreich. Rote LED der Ein Blinken Zeigt an, dass der WisNode Button 4K nicht mit dem Netzwerk verbunden ist, Taste 4 nachdem blinkt 1 Sekunde der Benutzer eine beliebige Taste gedrückt hat. Zwei Blinksignale Zeigt an, dass der lang Verbindungsvorgang fehlgeschlagen ist.
Seite 31 Dokumentationszentrum Abbildung 52: HeartBeat-Intervall einstellen Das Datenformat der HeartBeat-Nachricht lautet: Kopfzeilen Nutzlast 0X48 Batteriestand in HEX Der Batteriestand wird in Prozent im Hexadezimalformat angegeben. Beispiel: Wenn die Nutzlastmeldung des HeartBeats 48 60 lautet, entspricht dies einem Batteriestand von 96 %. Abbildung 53: HeartBeat-Nachricht in den Live-Gerätedaten Das Gerät sendet automatisch ein Niederspannungs-Alarmsignal, wenn die Batterieleistung unter 20 % liegt, und erneut, wenn sie unter 10 % liegt.
Seite 32: Gerät Neu Starten
LED und erlischt, sobald das Gerät neu gestartet wurde. HINWEIS: Nach dem manuellen Neustart des Geräts oder durch einen AT-Befehl versucht der WisNode Button 4K automatisch, sich mit dem Netzwerk zu verbinden, wenn die OTAA-Methode konfiguriert ist. Dies wird durch 4 blau blinkende LEDs im Uhrzeigersinn angezeigt.
