Pixlip GO LIGHTBOX Montageanleitung

156003
Montage-Portal | Assembly Hub >
GO LIGHTBOX
100×250
IMPORTANT | WICHTIG
Alles, was Sie für den Aufbau Ihres PIXLIP GO benötigen, finden Sie unten. | Everything you need
to build your PIXLIP GO can be found below.
▶ Montagevideo ansehen | Watch assembly video
▶ Montageanimation ansehen | Watch assembly animation
▶ Video zum Einsetzen des Drucks ansehen | Print insertion video
Zertifizierungen | Certifications >
Montage-Portal | Assembly Hub >
MONTAGEANLEITUNG
ASSEMBLY INSTRUCTIONS
1
1 LIGHTBOX-KOMPONENTEN IDENTIFIZIEREN | IDENTIFY LIGHTBOX COMPONENTS
Alle Rahmenprofile und Zubehörteile auf einer sauberen, ebenen Fläche auslegen, um die
Montage zu erleichtern. | Arrange all frame profiles and accessories on a clean, flat surface
for easy assembly.
2
2 RAHMEN MONTIEREN | ASSEMBLE THE FRAME
Die Rahmensegmente gemäß der Abbildung verbinden. | Connect the frame segments
according to the diagram.
3
3 ELEKTRISCHER ANSCHLUSS | ELECTRICAL CONNECTION
LED-Module und Netzteile mit den mitgelieferten Kabeln verbinden. | Plug in the LED
modules and power supplies using the provided cables.
4
4 TEXTILINSTALLATION | INSTALL THE TEXTILES
a. Rückwand einsetzen | Install the Back Panel
Mit den mitgelieferten Handschuhen das für die Rückseite vorgesehene GO Print oder
GO Block einsetzen (zuerst die Ecken). | Using the supplied gloves, insert the GO Print or
GO Block intended for the back side (corners first).
b. Frontgrafiken einsetzen | Install the Front Graphics
Mit den mitgelieferten Handschuhen das für die Vorderseite vorgesehene GO Print einsetzen
(zuerst die Ecken). | Using the supplied gloves, Insert the GO Print intended for the front side
(corners first).

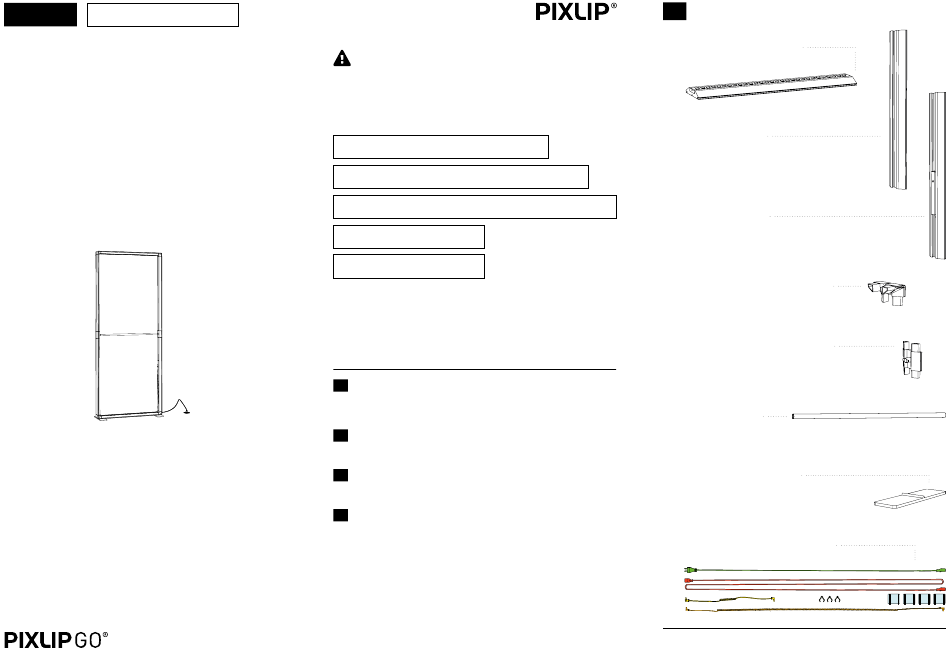

LIGHTBOX-KOMPONENTEN IDENTIFIZIEREN
1
IDENTIFY LIGHTBOX COMPONENTS
A GO PROFIL LIGHT | GO PROFILE LIGHT
Wird immer oben und unten am Rahmen installiert. |
Always installed at the top and bottom of the frame.
B GO PROFIL | GO PROFILE
Immer seitlich oben positioniert und an der rechten und
linken Rahmenseite montieren. | Always positioned at the
top, mount vertically on the right and left sides of the frame.
B|H GO PROFIL MIT NETZGERÄT 2.0 | GO PROFILE
WITH POWER SUPPLY 2.0
Immer unten seitlich positioniert, auf beiden Seiten
des Rahmens montiert. | Always positioned at the
bottom, mounted vertically on both sides of the frame.
C GO ECKVERBINDER | GO CORNER CONNECTOR
Vier Stück, je eines in jeder Ecke. | Four pieces, one in
each corner.
D GO STREBENHALTER | GO STRUT HOLDER SET
Zur Längsverbindung der Profile und zur Befestigung
der Streben. | For longitudinal connection of profiles
and securing the struts.
E GO STREBE | GO STRUT
Wichtig für die Stabilisierung des Rahmens. | Important
for the stabilization of the frame.
F GO FUSSPLATTE | GO BASE PLATES
Seitlich in die Profilnut einschieben und einen stabilen
Stand sicherstellen. | Slide sideways into the profile
groove and ensure a stable stand.
I GO KABLE SET 85-100 | GO CABLE SET 85-100
I1
I6
I3
I2
Hinweis: Die Farben dienen ausschließlich der Visualisierung – die tatsächlichen Kabel sind nicht
www.pixlip.com farbcodiert. | Note: Colors are for visualization purposes only – actual cables are not color-coded.
I4 I5
