Primo P401 Montageanleitung
Wdvs-geräteträger 160 x 140 mm
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

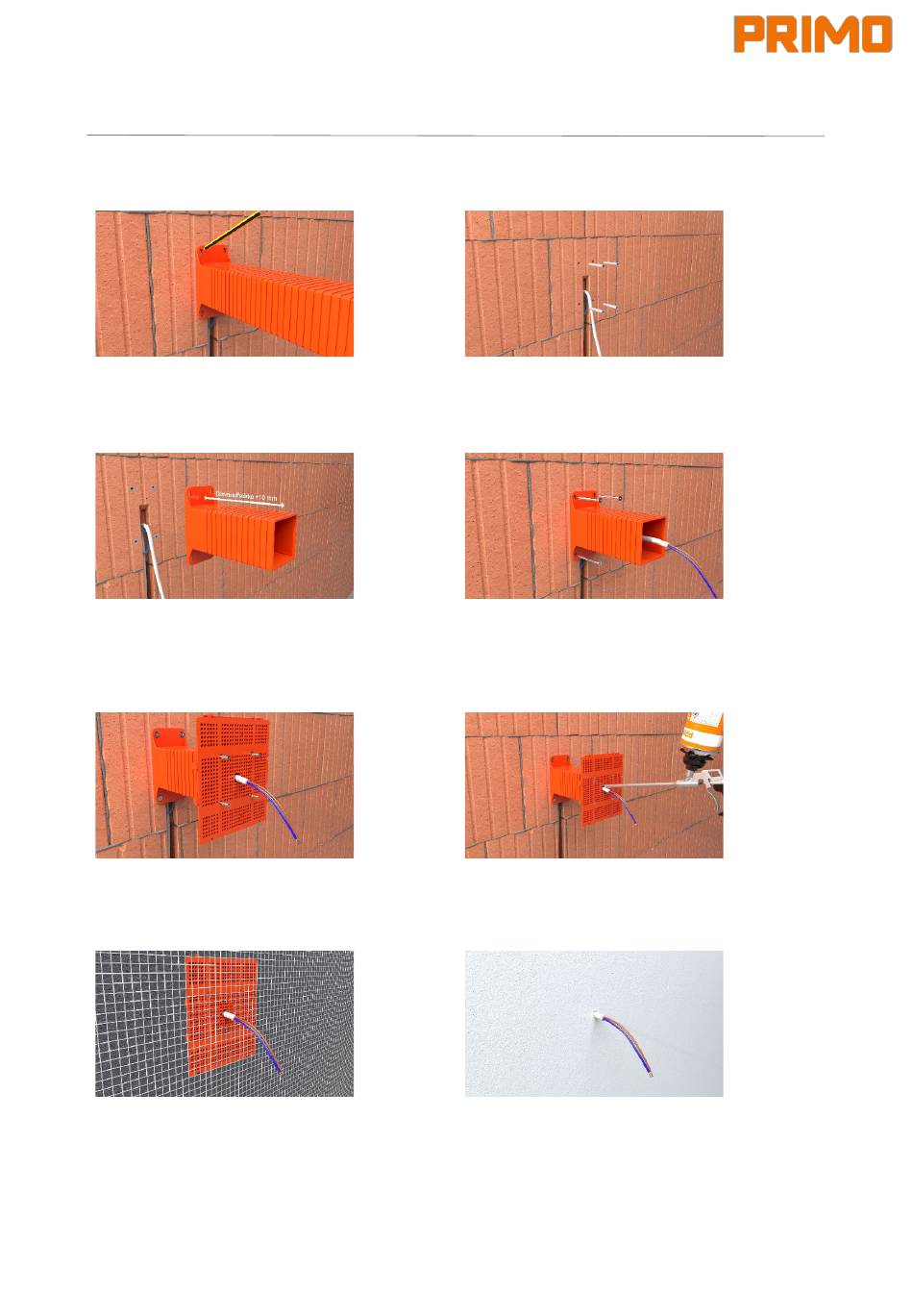

Montageanleitung
Grundträger vertikal an der Wand
positionieren und Bohrlöcher
anzeichnen.
Grundträger auf die geplante
Dämmstoffstärke kürzen und zusätzlich
10 mm für die Klebe- und
Armierungsschicht einplanen.
Montageplatte aufsetzten und mithilfe
der mitgelieferten Schrauben befestigen.
Dämmung einbringen, Gewebe
aufbringen und...
P401 WDVS-Geräteträger 160 x 140 mm
Markierte Bohrungspunkte ausbohren
und die mitgelieferten 8 mm
Universaldübel einsetzen.
Gekürzten Grundträger mithilfe der
mitgelieferten Schrauben vertikal an
der Wand befestigen.
Hohlraum mit PRIMO Thermoschaum
ausschäumen, um Kältebrücken zu
vermeiden.
... die Wand verputzen.
Verwandte Anleitungen für Primo P401
Inhaltszusammenfassung für Primo P401
- Seite 1 Montageanleitung P401 WDVS-Geräteträger 160 x 140 mm Grundträger vertikal an der Wand Markierte Bohrungspunkte ausbohren positionieren und Bohrlöcher und die mitgelieferten 8 mm anzeichnen. Universaldübel einsetzen. Grundträger auf die geplante Gekürzten Grundträger mithilfe der Dämmstoffstärke kürzen und zusätzlich mitgelieferten Schrauben vertikal an 10 mm für die Klebe- und...
- Seite 2 Montageanleitung P401 WDVS-Geräteträger 160 x 140 mm Das gewünschte Gerät kann direkt an Geeignet zur direkten Montage von der Montageplatte befestigt werden. Leuchten… …Kameras und… …Sensoren in wärmegedämmten Fassaden.
- Seite 3 Assembly instruction P401 Thermal insulation-device support 160 x 140 mm Position the base bracket vertically on Drill out the marked drilling points and the wall and mark the drill holes. insert the supplied 8 mm universal dowels. Cut the base support to the planned...
- Seite 4 Assembly instruction P401 Thermal insulation-device support 160 x 140 mm The desired device can be attached Suitable for direct mounting of luminaires... directly to the mounting plate..cameras and... Sensors in thermally insulated facades.
