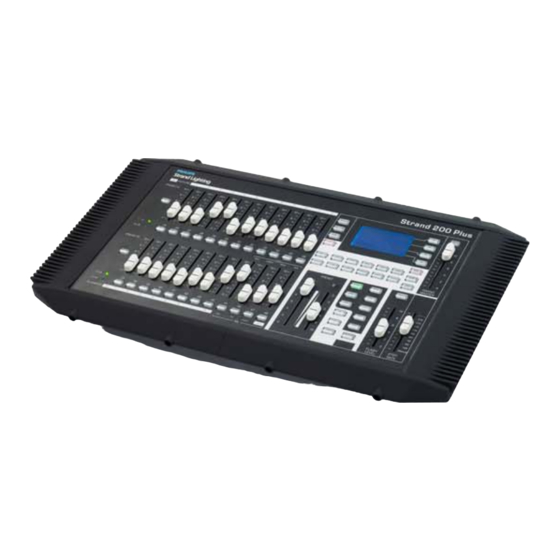

Philips 200 Plus 12/24 Bedienungsanleitung

Philips 200 Plus 12/24 Bedienungsanleitung

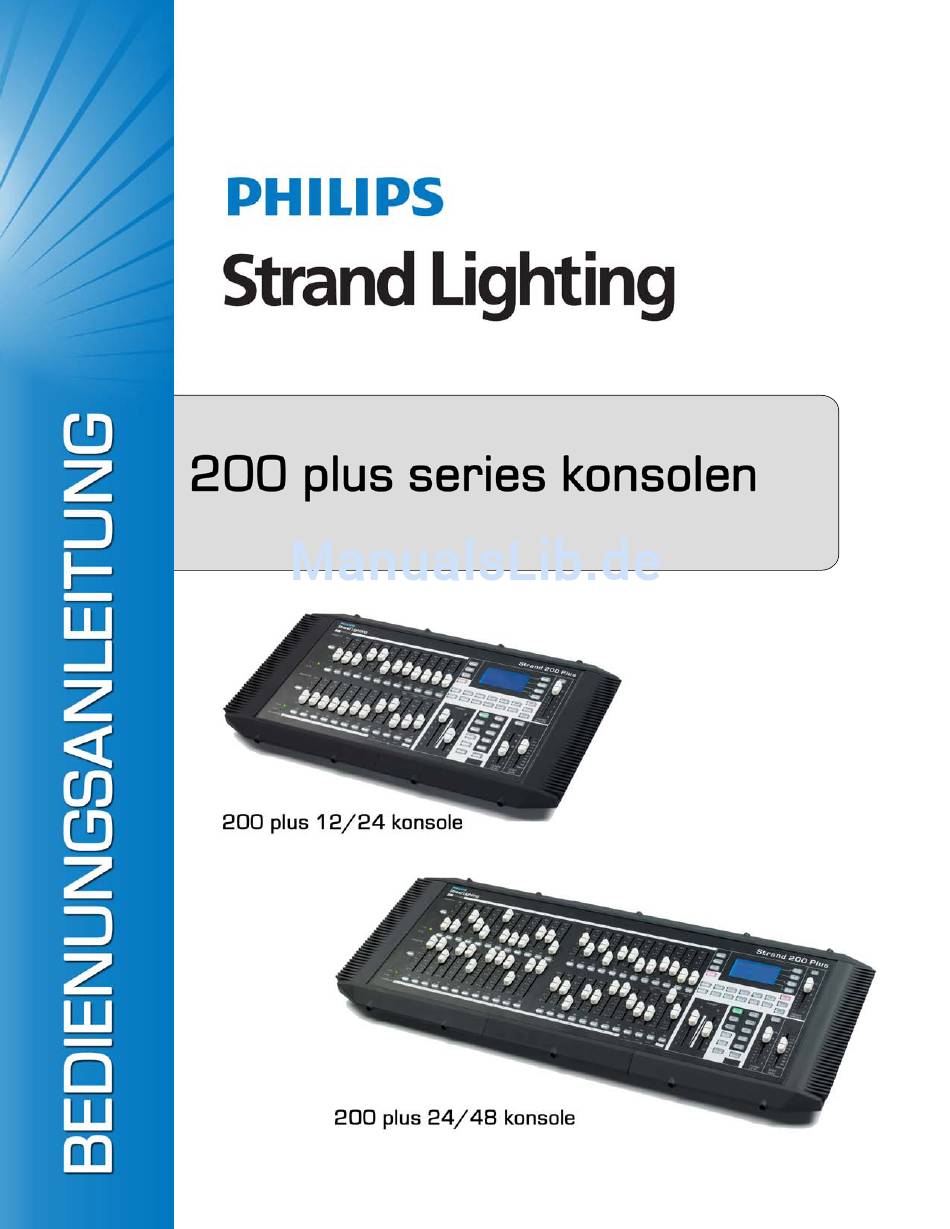

200 plus series dmx-controller
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Philips 200 Plus 12/24

  • Seite 2: Strand Lighting Standorte

    Handbuch, möchten wir Sie bitten, Kontakt mit der nächsten Philips Strand Lighting Niederlassung aufzunehmen. The material in this manual is for information purposes only and is subject to change without notice. Philips Strand Lighting assumes no responsibility for any errors or omissions which may appear in this manual. For comments and suggestions regarding corrections and/or updates to this manual, please visit the Philips Strand Lighting web site at www.strandlighting.com...

  • Seite 3: Wichtige Information

    Philips Strand Lighting bietet für seine Produkte eine zweijährige eingeschränkte Zwei-Jahres-Garantie auf Material- und Fertigungsfehler beginnend mit dem Datum der Lieferung. Eine Kopie der Philips Strand Lighting Zwei-Jahres-Garantie bezüglich der speziellen Konditionen und Fristen kann von der Philips Strand Lighting Webseite www.strandlighting.com...

  • Seite 4: Inhaltsverzeichnis

    Bedienungsanleitung INHALTSVERZEICHNIS Strand Lighting Standorte..........................0 WICHTIGE INFORMATION Warnungen und Anmerkungen........................1 Zusatzliche Informationen bezüglich DMX512....................1 Philips Strand Lighting begrenzte Zwei-Jahres-Garantie................1 INHALTSVERZEICHNIS VORWORT Über diese Anleitung .............................. 4 Product Descriptions............................... 4 Konformitäts-Information............................4 In der Lieferung enthaltene Teile..........................4 EINFÜHRUNG...
  • Seite 5 200 Plus Series Konsolen Konfigurieren von LED - Apparaten ......................37 Programmieren von LEDs..........................39 Weitere im Menü verfügbare ML - Funktionen.................... 46 LED-Liste (List LED) ........................... 47 Automatisches DMX-Patch (Auto DMX)..................... 47 Speicher-Sperre (Memory Lock) ........................47 MEMORY - PLAYBACK Memory-Playback-Modus............................

  • Seite 6: Vorwort

    1. Über diese Anleitung Das Dokument enthält Installations- und Bedienungs-Anweisungen für folgende Produkte: • 200 Plus 12/24 Steuer-Konsole (64300) • 200 Plus 24/48 Steuer-Konsole (64340) Bitte lesen Sie alle Instruktionen bevor Sie dieses Produkt benutzen. Bewahren Sie dieses Manual für späteres Nachschlagen auf.

  • Seite 7: Einführung

    200 Plus Series Konsolen EINFÜHRUNG 1. 200 Plus Series Konsolen Layout 12/24 Version Abbildung 2 zeigt das Layout der Bedienelemente der 200 Plus Series Konsolen (12/24 version). Siehe Detail A Channel Fader (1 - 24) Channel Erweiterungs-Tasten Fader-Blitz-Tasten (1 - 24) Detail A LCD Display Softkeys (A - D) Blackout Taste...

  • Seite 8: 24/48 Version

    Bedienungsanleitung 24/48 Version Abbildung 3 zeigt das Layout der Bedienelemente der 200 Plus Series Konsolen (24/48 version). Siehe Detail A Channel Fader (1 - 48) Channel Erweiterungs- Tasten Fader-Blitz-Tasten (1 - 48) Detail A LCD Display Softkeys (A - D) Blackout Taste LCD Display Grand Master...

  • Seite 9: Begriffserklärung

    200 Plus Series Konsolen 2. Begriffserklärung In diesem Abschnitt werden einige der gebräuchlichen Begriffe, die in diesem Manual benutzt werden, erklärt. Channel-Expansion-Keys: Taste 1-48 & Taste 49-96 (Taste 12-24 & Taste 25- 48) Dienen zur Erweiterung des Fader-Channel-Umfangs. Durch pagen (blättern) mittels dieser Tasten kann die 24/48 Konsole für die Steuerung von maximal 96 Fader-Channels (Maximum von 48 Fadern bei der 12/24- Konsole)erweitert werden.

  • Seite 10: Erste Schritte

    Bedienungsanleitung Release Führt zum Verlassen der gerade ausgeführten Betriebsarten. Dies ist nützlich, um MLs und LEDs nach der Beendigung ihrer Programmierung zurück zu setzen. DMX Base Mit Hilfe dieser Taste können die FX-Tasten zum Playback von Memories, die unter Benutzung des DMX-Eingangs (DMXin) oder durch Offline-Programmierung erstellt und gespeichert wurden, benutzt werden.

  • Seite 11: Konsolen-Rückwand Anschlüsse Und Bedienelemente

    200 Plus Series Konsolen Konsolen-Rückwand Anschlüsse und Bedienelemente Abbildung 4 zeigt alle Anschlüsse und Bedienelemente auf der Rückwand der 200 Plus-Konsole. Detaillierte Informationen zu jedem Anschluss sind im Manual enthalten. Unten ist eine Liste aller Steckverbindungen und deren Verwendung. ArtNet DMX BASE DMX 512 Power...

  • Seite 12: Dmx512-Anschluss

    Bedienungsanleitung Schritt 2. Verbinden Sie den DC-Stecker des Netzteils mit dem DC IN-Anschluss der Konsole. Power Eingang 200 Plus-Konsole Rückwand Pinbelegung ArtNet 9 to 12 Volts DC 0.5 Amps (min.) Konsole - AN / AUS Schalter Power Eingang Abbildung 5: 200 Plus-Konsole Power-Anschluss Schritt 3.

  • Seite 13: Video-Monitor-Anschluss

    200 Plus Series Konsolen 4. Video-Monitor-Anschluss Die 200 Plus-Konsole wird mit einer VGA-Monitor-Ausgangskarte geliefert und treibt jeden Standard VGA- Monitor*. 200 Plus-Konsole Rückwand ArtNet VGA Monitor Output (15-pin connector) Abbildung 7: 200 Plus Series Control Console VGA Connection Anmerkung: * Video-Monitor wird separat verkauft. 5.

  • Seite 14: Grundlegende Konsolen - Bedienung

    Bedienungsanleitung GRUNDLEGENDE KONSOLEN - BEDIENUNG Bezeichnungs-Vereinbarungen Wenn im Manual eine TASTE gemeint ist, wird diese in Großbuchstaben geschrieben. Zum Beispiel RECORD weist auf die Record-Taste hin. Ein Softkey-Befehl auf dem LCD-Bildschirm wird innerhalb von Anführungszeichen " "geschrieben. So weist z. B. "Enter" auf eine auf dem LCD-Schirm verfügbare Softkey-Option hin. Anmerkung: Alle Bildschirm-Darstellungen in diesem Abschnitt sind für eine klare Verständlichkeit simuliert.
  • Seite 15 200 Plus Series Konsolen Der Monitor liefert Informationen über die Channel-Pegel und die Stellung der A/B MASTER Fader. Siehe Abbildung REV1.00 Strand Lighting 2*48 GM: FL 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96...

  • Seite 16: Zeitgesteuerter Betrieb

    Bedienungsanleitung Beispiel: 1) Stellen Sie den PRESET A MASTER- und PRESET B MASTER-Fader in die Top-Position. 2) Setzen Sie die PRESET A-Fader 1, 2 und 3 auf 100%. (wenn Sie die Fader auf 100% stellen, sehen Sie wie die Intensität dieser Channels ansteigt.) 3) Setzen Sie die PRESET B-Fader 10, 11, 12 auf 100%.

  • Seite 17: Das Blitzen Von Channels

    200 Plus Series Konsolen 2) Setzen Sie PRESET A-Fader 1, 2 und 3 auf 100%. (wenn Sie diese Fader auf 100% schieben sehen Sie, wie die Intensität dieser Channels ansteigt.) 3) Setzen Sie die PRESET B-Fader 10, 11und 12 auf 100%. 4) Die PRESET A-und PRESET B-Fader müssen im LCD-Fenster angewählt sein.

  • Seite 18: Aufrufen Des Einzel-Szenen-Modus

    Bedienungsanleitung Ist die Video (VGA)-Karte nicht angeschlossen oder wird kein Monitor benutzt, können Informationen dem LCD- Display entnommen werden. Single Scene Menu A Fade Release DMX Base B Fade Master XXX Abbildung 12: Einzel-Szenen-Betrieb LCD-Display Aufrufen des Einzel-Szenen-Modus Es gibt zwei Wege um in den Einzel-Szenen-Modus zu gelangen: Wenn die SINGEL SCENE-Taste nicht beleuchtet ist: 1) Betätigen Sie die SINGEL SCENE-Taste einmal und sie leuchtet gelb.

  • Seite 19: Zeitgesteuerte Überblendungen

    200 Plus Series Konsolen Jetzt kann eine zweite Szene mit den PRESET A- und den PRESET B-Fadern gesetzt werden. Die A PRESET- und B PRESET MASTER-Fader können dann benutzt werden, um zwischen den beiden Szenen zu überblenden. Beispiel: 1) Betätigen Sie die NEXT-Taste, um in den Überblend-Modus für den Einzel-Szenen-Betrieb zu gelangen. 2) Die PRESET A MASTER- und PRESET B MASTER-Fader müssen in der oberen Position sein.

  • Seite 20: Submaster - Betrieb

    Bedienungsanleitung PRESET A- und PRESET B Fader bewegen, wird jetzt die Zeit für die Überblendung wirksam. Das LCD-Display zeigt die Zeit im unteren linken Fenster. Um die Überblend-Funktion im Einzel-Preset-Modus zu verlassen,, betätigen Sie die NEXT-Taste während die PRESET A- und PRESET B MASTER-Fader oben sind.

  • Seite 21: Zeitgesteuertes Playback Eines Submasters

    200 Plus Series Konsolen Zeitgesteuertes Playback eines Submasters Es ist möglich, einem Submaster-Fader eine Zeit zuzuordnen. Diese Zeit wird zum Ein- und Ausblenden des Submasters verwendet. Es gibt zwei Wege, einem Submaster eine Zeit zuzuordnen, während des Speicherns oder nachdem er gespeichert wurde. Um die Zeit für einen Submaster während der Speicherung zu setzen, stellen Sie die Channel-Pegel (wie im Abschnitt Speichern eines Submasters beschrieben) ein.

  • Seite 22: Wechseln Von Submaster - Pages

    Bedienungsanleitung Wechseln von Submaster - Pages Es sind 24 Pages von 48 Submastern (12 Pages von 24 Submastern in der 12/24 Version) verfügbar. Zum Wechseln von Pages halten Sie die SUBMASTER-Taste gedrückt. Der LCD-Schirm zeigt folgendes: Submaster Mode Menu Assign Fade Fade Release Fade...

  • Seite 23: Zeitgesteuertes Sequentielles Submaster-Playback

    200 Plus Series Konsolen zuerst nach unten, und dann zurück nach oben ziehen. Damit werden die auf den Channel-Fadern gesetzten Pegel eingeblendet. Beispiel: 1) Speichern Sie eine Auswahl von Channel-Pegeln in die Submasters 1, 5, 9, 15, 20, 21 und 22. 2) Schieben Sie die PRESET A- und PRESET B- MASTER nach unten.

  • Seite 24: Löschen Von Submastern

    Bedienungsanleitung Der Monitor zeigt eine laufende Überblendung (Crossfade) von Submaster 01 zu 02. Die Zeit ist auf 1.49 Sek. gesetzt, die Linien im Preset-Display bewegen sich, um den Fortschritt der Überblendung zu zeigen. Die Änderung der Channel-Pegel wird in Echtzeit angezeigt. Das LCD-Display zeigt die Zeit im unteren linken Fenster.

  • Seite 25: Löschen Eines Einzelnen Submasters

    200 Plus Series Konsolen Löschen eines einzelnen Submasters Um einen einzelnen Submaster zu löschen drücken Sie SOFT KEY A. Die Flash-Tasten, die zu Submastern mit gespeichertem Inhalt gehören sind nicht erleuchtet. Wählen Sie den Submaster den Sie löschen wollen indem Sie die Flash-Taste darunter drücken.

  • Seite 26: Löschen Aller Submaster

    Bedienungsanleitung Löschen aller Submaster Um alle gespeicherten Submaster zu löschen wählen Sie SOFTKEY C. Der LCD-Schirm sieht wie folgt aus: Del All Sub? Menu Release DMX Base Pg01 Record sub Abbildung 20: Löschen aller Submaster LCD-Display Anmerkung: Um alle gespeicherten Submaster zu löschen drücken Sie SOFTKEY A für Yes oder SOFTKEY C wenn Sie Ihre Meinung geändert haben.

  • Seite 27: Erweiterter Konsolen - Betrieb

    200 Plus Series Konsolen ERWEITERTER KONSOLEN - BETRIEB 1. Moving Light (ML) Mode Bis zu 12 Moving-Lights in der 12/24-Version und bis zu 24 MLs in der 24/48-Version können mit der Konsole gesteuert werden. Beachten Sie bitte, dass dies eine Basis-Moving-Light-Konsole ist, mit eingeschränkten Möglichkeiten und einem einfachen Kontroll-Interface.
  • Seite 28 Bedienungsanleitung • SOFTKEY A "UP" erhöht den Wert. • SOFTKEY B "Down" erniedrigt den Wert • SOFTKEY C ">" dient zur Navigation zwischen den Feldern. Um Werte schnell zu verändern halten Sie den Softkey, oder benutzen Sie den SOLO-Fader um die Werte extrem schnell zu verändern.

  • Seite 29: Anwendung Ihrer Moving-Lights

    200 Plus Series Konsolen Fixture Patch Other Menu Release Pat. ELA36LTB1 to DMX [215] Press Bump DMX Base Button To Patch Exit Master: xxx Abbildung 24: ML Start-Adresse LCD-Display Die DMX-Adresse kann mittels der FX 1-bis FX 10-Tasten (FX10 ist 0 geändert werden). Flash-Tasten, denen kein Fixture zugeordnet ist, flackern.

  • Seite 30: Speichern Einer Moving-Light-Szene

    Bedienungsanleitung REV1.00 Strand Lighting Moving Light GM: FL 01: STRPirouete 02: STRPirouete 03: STRPirouete 04: STRPirouete 05: STRPirouete 06: STRPirouete Pan: Pan: Pan: Pan: Pan: Pan: Tilt: 000 Tilt: Tilt: Tilt: Tilt: Tilt: Colour: Colour: Colour: Colour: Colour: Colour: Dimmer: Dimmer: Dimmer: Dimmer:...
  • Seite 31 200 Plus Series Konsolen Record Playback Menu Pan: Release Tilt: Color: Open Dimmer: DMX Base Gobo: Open Master: 255 Abbildung 26: Speichern einer Szene in einem Moving-Light LCD-Display 3) Die Preset B Flash-Tasten werden benutzt, um den Look oder die Sequenz zu speichern die Sie programmieren wollen.

  • Seite 32: Zeitsteuerung Für Mls

    Bedienungsanleitung 5) Mit dem relevanten SOFTKEY können Sie die Attribute, die Sie mit Fader 24 steuern wollen, anwählen. Für die Shutter-Steuerung würden Sie z. B. SOFTKEY B benutzen, der LCD-Schirm wird aktualisiert und zeigt, über welche Attribute Sie die Kontrolle haben. Bei mehr als 3 Attributen können Sie mit dem SOFTKEY D, "More"...
  • Seite 33 200 Plus Series Konsolen Sie müssen auf die dritte Seite des ML-Menüs gehen. Hierzu benutzen Sie nach der Betätigung der Menü-Taste den SOFTKEY D "Next". Damit gelangen Sie in das LCD-Display wie in Abbildung 29 auf Seite 31 gezeigt. Fixture Menu Modify Menu Playbk...
  • Seite 34 Bedienungsanleitung Unten links auf dem LCD-Schirm wird angezeigt welches Playback Sie editieren, in welcher Szene Sie sich befinden und wie viele Szenen es insgesamt gibt. Im oberen Beispiel editieren wir Playback 8, wir sind in Szene 5 und die Gesamtzahl der Szenen ist 5. Um die zu editierende Szene zu wechseln benutzen Sie SOFTKEY D "Next", so kommen Sie in den nächsten Menü- Bildschirm wie in Abbildung 32...
  • Seite 35 200 Plus Series Konsolen Groups (Gruppen) Wenn Sie mehrere Einheiten des gleichen Moving-Light-Typs haben ist es oft wünschenswert, diese alle gleichzeitig anwählen zu können. Zur Vermeidung häufiger Tastenbetätigung bietet die Konsole die Möglichkeit, Fixtures in Groups zusammenzufassen. Damit können Sie all diese Fixtures mit einem Tastendruck anwählen. Speichern von Groups (Gruppen) Um eine Group zu speichern, verfahren Sie wie folgt: 1) Wählen Sie mit den Fixture-Anwahl-Tasten das Fixture, welches Sie in eine Group einfügen wollen.
  • Seite 36 Bedienungsanleitung ML Palette Menu Open Pan: Release Tilt: Gobo 1 Color: Open Dimmer: Gobo: Open DMX Base Gobo 2 More. PL: 01 S000 T000 Abbildung 35: Master-Focus-Group für Gobos LCD-Display Drücken der MENU-Taste bringt Sie zurück zum vorherigen Bildschirm. Details, wie Focus-Master-Groups und die darin enthaltenen Paletten zu konfigurieren sind, werden im Anhang über das Erstellen von Moving-Light- und LED-Libraries behandelt.

  • Seite 37: Weitere In Der Menü - Funktion Verfügbare Ml- Optionen

    200 Plus Series Konsolen • SOFTKEY A "Speed" dient zum Setzen der Laufgeschwindigkeit des Effektes. Um die Geschwindigkeit zu ändern, drücken und halten Sie SOFTKEY A "Speed" und benutzen dann den Step-Rate-Fader um die gewünschte Geschwindigkeit einzustellen. • "Run" startet den laufenden Effekt. •...

  • Seite 38: Moving-Light-Liste (List Ml)

    Bedienungsanleitung Delete Menu Delete Menu Delete Release Chase DMX Base Exit Master: xxx Abbildung 37: Delete-Funktion LCD-Display Löschen von Fixtures Zum Löschen eines Fixtures drücken Sie SOFTKEY A "Delete Fix". Um alle Fixtures zu löschen wählen Sie SOFTKEY B. Sie werden aufgefordert, diese Entscheidung zu bestätigen in dem Sie SOFTKEY A für "Yes" oder SOFTKEY C für "No"...

  • Seite 39: Memory Lock (Speicher-Sperre)

    200 Plus Series Konsolen 5) Um die durchgeführten Änderungen zu speichern benutzen Sie SOFTKEY D "Enter". Zum Verlassen ohne Änderungen zu speichern drücken Sie die MENU-Taste. Memory Lock (Speicher-Sperre) Die Konsole kann durch ein Password gegen unbefugte Änderungen an ihren Einstellungen geschützt werden. Das Passwort wird mit den FX-Tasten eingegeben.
  • Seite 40 Bedienungsanleitung Channel Set Up Menu Release Start Down Dim:>001 LED: 053 DMX Base > ML: 154 Enter Master: xxx • SOFTKEY A "UP" erhöht den Wert • SOFTKEY B "Down" erniedrigt den Wert • SOFTKEY C ">" wird zur Navigation zwischen Feldern benutzt •...

  • Seite 41: Programmieren Von Leds

    200 Plus Series Konsolen 4) SOFTKEY D "Enter" wird zur Anwahl des Fixtures welches Sie bearbeiten wollen benutzt. 5) Mit SOFTKEY D "Enter" wählen Sie das gewünschte Fixture an. Der LCD-Schirm wechselt und Sie können jetzt die Startadresse für das ausgewählte Fixture setzen. Fixture Patch Other Menu...
  • Seite 42 Bedienungsanleitung REV1.00 Strand Lighting LED Mode GM: FL 01: XBandDA 02: XBandDA 03: XBandDA 04: XBandDA 05: XBandDA 06: XBandDA Red: Red: Pan: Pan: Pan: Pan: Green: Green: Green Green: Green: Green: Blue: Blue: Blue: Blue: Blue: Blue: 07: PLBlaze 08: PLBlaze 09: PLBlaze 10: PLBlaze...

  • Seite 43: Zeitsteuerung Von Leds

    200 Plus Series Konsolen 7) Wenn Sie alle benötigten LEDs justiert haben, drücken Sie die vorher gewählte Playback-Taste, (es ist diejenige, die in der Preset B Reihe der Flash-Tasten flackert.) 8) Damit wird die erste Szene gespeichert. Wenn Sie nur eine einzige Szene wollen, drücken Sie die RECORD -Taste.
  • Seite 44 Bedienungsanleitung Led Menu Mode Modify Menu PlayBK Memory Release Lock DMX Base Back. Master: XXX Abbildung 43: Editieren einer Szene oder eines Chase LCD-Display Wählen Sie "Modify Playbk" mit SOFTKEY A. Sie sehen folgendes LCD-Display wie in Abbildung 44 gezeigt. Hit a Playbck Menu Pan:...
  • Seite 45 200 Plus Series Konsolen Unten links auf dem LCD-Schirm werden das editierte Playback, die Szene in der Sie sich befinden und die totale Anzahl von Szenen angezeigt. In dem unteren Beispiel editieren wir Playback 1, befinden uns in Szene 8 und die totale Anzahl von Szenen ist 11.
  • Seite 46 Bedienungsanleitung Speichern von Groups (Gruppen) Um eine Group zu speichern, verfahren Sie wie folgt: 1) Wählen Sie mit den Fixture-Anwahl-Tasten die LEDs, die Sie in einer Group zusammenfassen wollen. 2) Drücken Sie die MENU-Taste, anschließend SOFTKEY C "Record Group". 3) Die Flash-Tasten 1-24 (1-12 in der 12/24 Version) flackern blau und zeigen an, dass keine Groups in den Tasten gespeichert sind.
  • Seite 47 200 Plus Series Konsolen • Speed ist die Folgerate in der der Übergang passiert. • Mit SOFTKEY B kann die Richtung (Direct) vorgegeben werden, sodass der Rainbow von links oder von rechts läuft. • SOFTKEY D "Run!" startet den Rainbow. •...

  • Seite 48: Weitere Im Menü Verfügbare Ml - Funktionen

    Bedienungsanleitung Chase Dieser Effekt benutzt nur zwei Farben. Das Color-Size-Setting bestimmt den Abstand zwischen den Chase-Steps. Setzen von Color- Size auf 1 bedeutet, dass alle ungeraden Fixtures die erste Farbe, und alle geraden Fixtures die zweite Farbe sind. Sie verstehen die Effekte am besten, indem Sie sie in Ihren LEDs programmieren und damit spielen. Anmerkung: Immer wenn Sie ein Menü...

  • Seite 49: Led-Liste (List Led)

    200 Plus Series Konsolen LED-Liste (List LED) Zu dieser Funktion kommen Sie durch drücken der MENU-Taste während Sie im ML-Modus sind. Sie befindet sich auf der zweiten Seite im ML-Menü. Die List ML-Funktion zeigt, welche Fixtures in der Konsole gepatcht sind und welche DMX-Adressen sie haben.

  • Seite 50: Memory - Playback

    Bedienungsanleitung MEMORY - PLAYBACK 1. Memory-Playback-Modus In den Memory-Playback-Modus gelangt man durch drücken der MEM PLAYBACK-Taste. Sie werden aufgefordert, mit SOFTKEY A "Yes" zu bestätigen. Wenn Sie nicht in diesen Modus wollen, drücken Sie SOFTKEY C "No". Im Memory-Playback-Modus können Sie Submaster mit gespeicherten LED- und ML-Szenen oder -Chases kombinieren.

  • Seite 51: Speichern Eines Fx - Stacks

    200 Plus Series Konsolen FX - MODUS Im FX-Modus können Sie Channels, MLs und LEDs in einen einzelnen Cue-Stack programmieren. Diese Stacks können für jede Szene eine Zeit und eine Warte-Zeit haben, wenn Sie diese automatisch ablaufen lassen wollen. Wird beim Speichern des Cue-Stacks die Step-Zeit auf manuell gesetzt, kann jeder einzelne Step mit der GO/STEP-Taste getriggert werden.
  • Seite 52 Bedienungsanleitung REV1.00 Strand Lighting 1*96 GM: FL 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 75 75 75 75 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 Submaster...

  • Seite 53: Kombinieren Von Mls, Leds Und Channels

    200 Plus Series Konsolen 6) Setzen Sie die FD/ST TIME-Taste auf Zeit-Modus (sie wird rot). Schieben Sie den STEP RATE- Fader ganz nach oben. Im linken unteren Fenster des LCD können Sie die Änderung der Fade-Zeit sehen. 7) Drücken Sie Flash-Taste 1. Sie geht aus. Die erste Szene ist jetzt in dieser Taste gespeichert. 8) Setzen Sie sie Channels 5 bis 8 auf Voll.

  • Seite 54: Fx Programmier-Werkzeuge

    Bedienungsanleitung 4. FX Programmier-Werkzeuge Dieser Abschnitt beschreibt verfügbare FX Programmier-Werkzeuge. Kopieren einer Szene Es ist möglich, in einem FX- Stack eine Szene von einer Szene in eine andere zu kopieren. 1) Um Zugriff auf diese Funktion zu haben, drücken Sie RECORD and dann die FX-Taste in der Sie arbeiten wollen.

  • Seite 55: Editieren Einer Szene

    200 Plus Series Konsolen 3) Drücken Sie SOFTKEY B "Insert". 4) Die Szene bewegt sich um 1 nach oben und hinterlässt eine leere Szene an deren Stelle Sie eine neue Szene einfügen können. 5) Erstellen Sie die Szene normal wie bisher durch Setzen von Channels, MLs und LEDs. 6) Halten Sie die Flash-Taste unter der Sie die Szene speichern wollen, gedrückt.

  • Seite 56: Löschen Einer Szene

    Bedienungsanleitung Löschen einer Szene Es ist möglich, in einem FX-Stack eine Szene zu löschen. 1) Um auf diese Funktion zugreifen zu können, drücken Sie RECORD und dann die FX-Taste mit der Sie arbeiten wollen. Die FX-Taste flackert blau. 2) Halten Sie die Flash-Taste der Szene die Sie löschen wollen, gedrückt. Der LCD-Schirm sieht aus wie in Abbildung 56 dargestellt.

  • Seite 57: Vorschau Auf Einen Fx - Stack

    200 Plus Series Konsolen 6. Vorschau auf einen FX - Stack Es ist möglich, eine Vorschau auf die in einem FX-Stack gespeicherten Szenen zu erhalten. 1) Um in diese Funktion zu kommen, drücken Sie RECORD und dann den FX-Stack dessen Szenen Sie betrachten wollen.

  • Seite 58: Setup Von Funktionen

    Bedienungsanleitung SETUP VON FUNKTIONEN Alle Setup-Funktionen sind im Single Scene-, Two Scene- oder Submaster-Modus durch Betätigung der MENU- Taste verfügbar. 1. DMX - Einstellungen Wenn Sie die Menu-Taste drücken, erscheint das LCD-Display wie in Abbildung Menu Chan Menu Set Up Release Patch DMX Base...

  • Seite 59: Dmx Patch

    200 Plus Series Konsolen DMX Patch Um in diese Funktion zu kommen, drücken Sie SOFTKEY B "DMX Patch". Im DMX-Patch stehen drei Optionen zur Verfügung: • Channel-Patch. Hiermit können Sie jedem der 96 Channel-Fader (48 in der 12/24 Version) die DMX-Adressen zuordnen, die Sie steuern wollen.

  • Seite 60: Dmx- Patch (Zuordnen Einer Adresse Zu Einem Channel)

    Bedienungsanleitung • Benutzen Sie SOFTKEY D "Enter" um die Einstellungen zu speichern. • Mit dem FLASH LEVEL-Fader können Sie den Wert schnell ändern. • Um einen Dimmer aus dem Patch herauszunehmen, setzen Sie ihn auf "00", er wird dann entfernt. •...

  • Seite 61: Update Vga

    200 Plus Series Konsolen Geben Sie mit Hilfe der FX-Tasten das Passwort der Konsole ein. Bestätigen Sie mit SOFTKEY D "Enter" die Eingabe des Passwortes. Um Zugriff auf das Konsolen-Software-Update zu bekommen: 1) Drücken Sie die MENU-Taste. 2) Drücken Sie SOFTKEY D "Next". 3) Drücken Sie SOFTKEY A "Update SW".
  • Seite 62 Bedienungsanleitung 8) Die DMX-BASE-Taste wird blau. Im LCD-Display werden Sie aufgefordert, eine der FX-Tasten 1 bis 12 zu wählen um Ihre Show dort zu speichern. 9) Die angewählte FX-Taste flackert lila, während die Show eingelesen wird. 10) Wenn der Vorgang beendet ist werden Sie aufgefordert, mit SOFTKEY D die Funktion zu verlassen. 11) Sie befinden sich im DMX-Base-Menu-Modus, die DMX BASE-Taste wird blau und die FX-Tasten, denen eine Show zugeordnet ist werden ebenfalls blau.
  • Seite 63 200 Plus Series Konsolen Abbildung 65: Flash Files Wählen Sie den Ordner für die Show, die Sie editieren wollen. Die Show läuft im Vorschaufenster ab. Abbildung 66 zeigt den Vorschau-Bildschirm. Abbildung 66: Vorschau-Bildschirm Sie können die Anzahl der an der Show beteiligten Fixtures im Point-Fenster oben links auf dem Bildschirm verändern.

  • Seite 64: Dmx In Show

    Bedienungsanleitung Sie können für Ihre Show einen Namen und einen Speicherort vorgeben. Es wird vorausgesetzt, dass Sie die Show direkt in Ihrem USB-Stick im DMX-Base-Ordner ablegen. Anderenfalls müssen Sie die Show später in diesen Ordner kopieren. Jetzt können Sie die Show normal in Ihre Konsole laden, einem FX-Playback zuordnen und abfahren.
  • Seite 65 200 Plus Series Konsolen Record DMX Base Menu Yes: Will Cancel Release Other Function No: Exit Free Space: 49920K DMX Base PL: 01 S000 T000 Abbildung 68: Manuelle Speicherung LCD-Display 4) Wählen Sie SOFTKEY A "Yes". Das LCD-Display sieht aus wie in Abbildung DMX Record Start...
  • Seite 66 Bedienungsanleitung BBT Record Sel. AUTO Menu Record MANUAL Release Record DMX Base Exit PL: 01 S000 T000 Abbildung 70: BBT Auto Recording LCD-Display 4) Drücken Sie SOFTKEY A "AUTO Record". Das LCD-Display sieht aus wie in Abbildung Record DMX Base Menu Yes: Will Cancel Release...

  • Seite 67: Löschen Von Dmx Base

    200 Plus Series Konsolen 2) Drücken Sie die FX-Taste, in der Sie die Show speichern wollen. Sie flackert pink. 3) Drücken Sie SOFTKEY A "BBT Record". Das LCD-Display sieht aus wie in Abbildung BBT Record Sel. AUTO Menu Record MANUAL Release Record DMX Base...

  • Seite 68: Vga Set

    Bedienungsanleitung Um eine einzelne DMX base Show zu löschen: 1) Drücken Sie RECORD. 2) Wählen Sie die FX-Taste der Show, die Sie löschen wollen. 3) Wählen Sie SOFTKEY C "Delete Base". 4) Drücken Sie SOFTKEY A "Yes" zum Löschen oder SOFTKEY C "No" für Verlassen ohne zu löschen. 6.

  • Seite 69: Sichern Von Konsolen-Informationen (Upload Library)

    200 Plus Series Konsolen 6) SOFTKEY C "ArtNet Config" wird für die Konfiguration des ArtNet-Netzwerks benutzt. Das LCD-Display sieht aus wie in Abbildung Art Net Menu SubSw Status: Enabled Release Univer SubSwitch: 00 Enable DMX Base Universe: 00 Disabl PL: 01 S000 T000 Abbildung 76: ArtNet - Setup (Config) LCD-Display ArtNet Setup Optionen: •...

  • Seite 70: Laden Von System-Files Vom Usb-Stick (System Files)

    Bedienungsanleitung • SOFTKEY C "SubMst Upload" lädt nur die Submaster-Information herunter. • SOFTKEY D "Next" stellt weitere Optionen zur Verfügung, wie in Abbildung 78 gezeigt. Upload Lib Menu Upload Release Upload Patch DMX Base Upload Next PL: 01 S000 T000 Abbildung 78: Upload Library - Optionen LCD-Display •...

  • Seite 71: Ändern Des Passwortes (Change Password)

    200 Plus Series Konsolen • SOFTKEY C "SubMst DwLoad" lädt die gesamte Submaster-Information in die Konsole. • SOFTKEY D "Next" stellt weitere Optionen zur Verfügung wie in Abbildung 80 gezeigt. System Files System Menu DwLoad Release Dwload SubMst DMX Base Dwload Next GM xxx...

  • Seite 72: Werks-Einstellungen (Factory Default)

    Bedienungsanleitung 6) Ihr neues Passwort ist in der Konsole gespeichert. Bewahren Sie bitte Ihr Passwort an einem sicheren Ort auf, Strand Lighting besitzt keine Kopien von anwenderdefinierten Passwörtern. 11. Werks-Einstellungen (Factory Default) Um die Konsole auf die Werks-Einstellungen zurückzusetzen: 1) Drücken Sie MENU. 2) Drücken Sie NEXT dreimal.

  • Seite 73: Zuordnen Externer Geräte (Assign Externals)

    200 Plus Series Konsolen 13. Zuordnen externer Geräte (Assign Externals) Die Konsole besitzt zwei Tasten, EXT 1 und EXT 2, denen fernbediente externe DMX512-Geräte wie Rauch-, Nebel, Dunst-Maschinen , Stroboskope etc. zugeordnet werden können. Diese Zuweisung wird im Rahmen des normalen Patch-Prozesses durchgeführt.

  • Seite 74: Erstellen Von Moving-Light (Ml)- Und Led- Fixture-Libraries

    Bedienungsanleitung ERSTELLEN VON MOVING-LIGHT (ML)- UND LED- FIXTURE- LIBRARIES Strand bemüht sich nach Kräften aktuelle Fixture-Libraries (Bibliotheken) bereit zu halten, da jedoch die Hersteller ständig neue Fixtures auf den Markt bringen, steht nicht immer das passende Fixture-Profil zur Verfügung, wenn Sie es benötigen.
  • Seite 75 200 Plus Series Konsolen Anmerkung: HTP oder Highest Takes Precedence bedeutet, der höchste eingegebene Wert hat Priorität. LTP oder Latest Takes Precedence bedeutet, der letzte eingegebene Wert hat Priorität. 6) In der letzten Spalte können Sie den Home-Wert setzen. Für einen Dimmer ist dies normalerweise 255. Für Pan und Tilt üblicherweise 128, da dies der Mittenposition entspricht.

  • Seite 76: Technische Spezifikationen Elektrisch

    200 Plus 24/48 21.0 lbs / 9.5 kg Abmessungen (LxWxH): 200 Plus 12/24: 22.4 x 12.5 x 3.2 in / 568.0 x 318.0 x 80.0 mm 200 Plus 24/48: 31.7 x 12.5 x 3.2 in / 804.0 x 318.0 x 80.0 mm 200 Plus 12/24 Konsole 3.2 in.
  • Seite 77 200 Plus Series Konsolen NOTES Mechanisch...
