ALGE-Timing LA4 Bedienungsanleitung
Lichtschrankenadapter
Quicklinks
Verwandte Anleitungen für ALGE-Timing LA4
Inhaltszusammenfassung für ALGE-Timing LA4

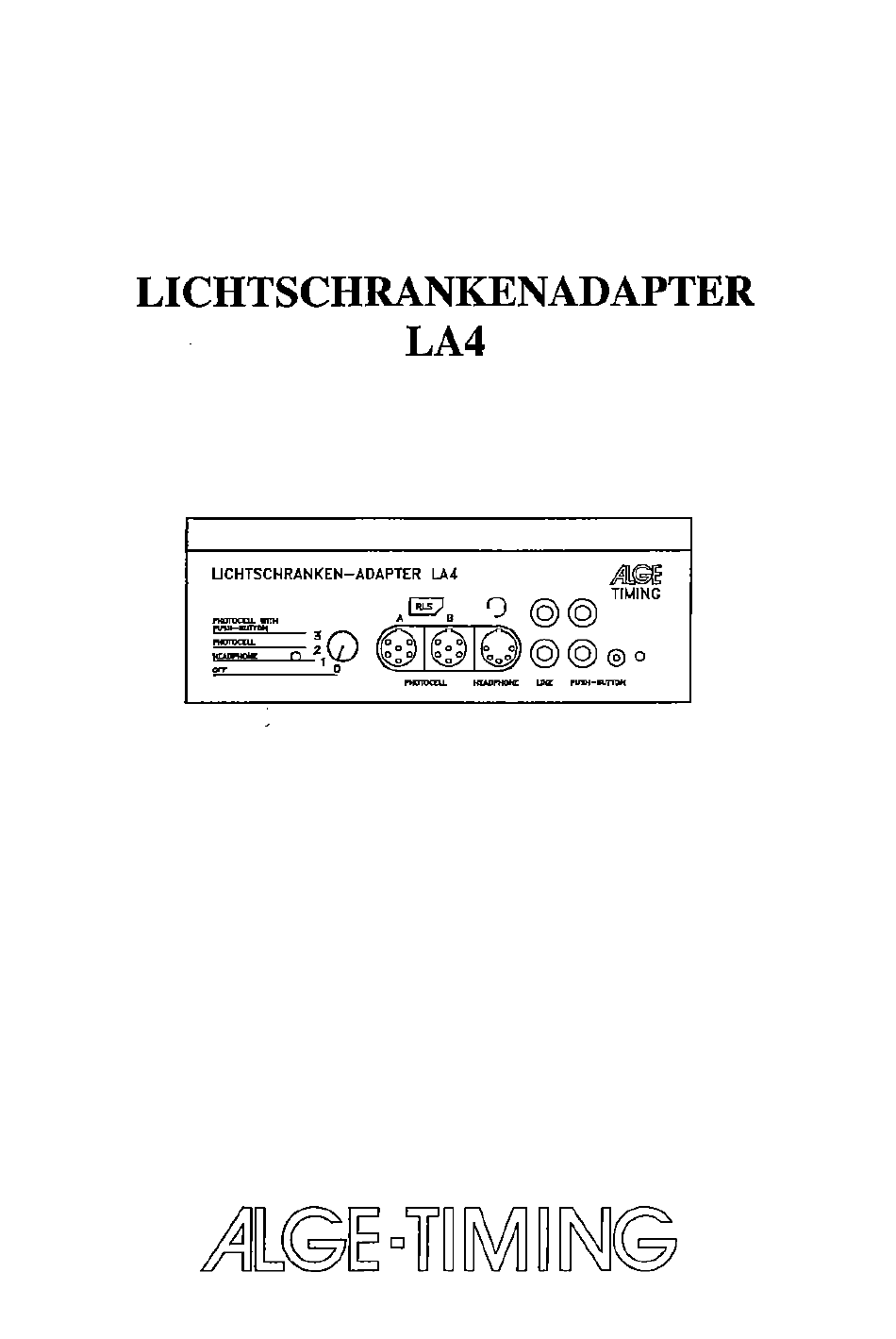

- Seite 1 LICHTSCHRANKENADAPTER ALCE UCHTSCNRANKEN—ADAPTER TIMING 0 00...
-
Seite 2: Allgemein
ALGE TIMING LICHTSCHRANKENADAPTER LA 4 ELECTRONIC DEVICES Seite INHALTSVERZEICHNIS ALLGEMEIN BETRIEBSARTEN Schalterstellungen O ..OFF 1 ..HEADPHONE ................pHOTOCELL 3 ..PHOTOCELL WITH PUSH-BUTTON INBETRIEBNAHME Geschwindigkeitsmessung Einstellen der Totzeit ..... TECHNISCHE DATEN ......Schaltelemente Anschlüsse............ - Seite 3 Wird (Z.B. für den Start bei Rodelrennen. für Zwischenzeiten, Oder für Geschwindigkeitsmessung). Der Lichtschrankenadapter LA4 speist die Lichtschranke und ermöglicht eine Sprechverbindung mir der Zeitnehmung im Ziel. Der LA4 hat zwei komplett separate Lichtschranken-Eingänge mit unabhängiger Totzeiteinstellung. Jeder Lichtschrankenimpuls löst am Ausgang (7) einen 7 ms langen Kurzschluss...
-
Seite 4: Betriebsarten
BETRIEBSARTEN Schaltereinstellungen: 1 ..HEADPHONE 2 ..PHOTOCELL PHOTOCELL WITH PUSH-BUTTON OFF: In Stellung 0 ist der LA4 ausgescha[tet. Mit der Handtaste kann man aber auch in diesem Modus Zeitmessimpulse auslösen. Sprechverbindung: außer Betrieb Lichtschranke: außer Betrieb Handtaste: gibt Zeitmessimpulse •t .. - Seite 5 ALGE TIMING LICHTSCHRANKENADAPTER LA 4 Seite ELECTRONIC DEVICES 3 ..PHOTOCELL WITH PUSH-BUTTON: In Stellung 3 ist das Lichtschrankensignal gesperrt. Wird die Handtaste (8 Oder 9) gedrückt, ist die Lichtschranke eingeschaltet. Sprechverbindung: ist möglich Lichtschranke: funktioniert nur wenn Handtaste (8 Oder 9) gedrückt Wird Handtaste: Eintaster für Lichtschranke...
- Seite 6 In SteElung3 ist die Lichtschranke nur eingeschaltet, wenn der Handtaster gedrückt wird, in Stel[ung 1 gibt die Lichtschranke keine Zeitmessimpu[se Geschwindiakeitsmessunq: Der Lichtschrankenadapter ist auch für Geschwindigkeitsmessungen mit dem Comet geeignet, Man kann zwei Lichtschranken anschließen, wobei beide vom LA4 gespeist werden. Bei Geschwindigkeitsmessungen sollten die größten Totzeiten Achtung: eingesteilt werden.
- Seite 7 ALGE TIMING LICHTSCHRANKENADAPTER LA 4 ELEcreomc DEVICES Seite TECHNISCHE DATEN Schaltelemente: Drehschalter (1): Vierstufiger Drehschalter Taster (9): Interner Taster, parallel geschaltet zu den Handtasterbuchsen Totzeitpotentiometer (4 + 5): Potentiometer zum Einstellen der Toteit (Sperrzeit) der Lichtschranke. Anschlag links ca. 0,025 s Mittelstellung ca.
- Seite 8 Bananenbuchsen rot und schwarz (8): Bananenbuchsen zum Anschluss des Handtasters 023-02 Stromversorgung: Das LA4 hat 6 Batterien (Monozellen) als Stromversorgung für die Lichtschranke (n) und den Sprechverstärker. Gegen Aufpreis ist der LA4 auch mit NiCd-Akkus erhältlich. Betriebsdauer mjt einer angeschlossenen Lichtschranke:...
- Seite 9 LICHTSCHRANKENADAPTER LA 4 OEVtCE$ Seite Batterieart: 6 Stück Monozellen (I ,5 Volt, 33 mm Durchmesser, 60 mm lang) eingebaut im LA4. Oder als Option NiCd-Akkus: 6 Stück NiCd Akkus 1 Volt eingebaut im LA4. Batterieüberwachung: Wenn die Batterie- Oder Akkuspannung unter 6,3 Volt sinkt, meldet sich der Piepser der im I A4 eingebaut ist mit ejnem Dauerton und der Kopfhörer piepst jede Sekunde.
