Inhaltszusammenfassung für Tomahawk 40200

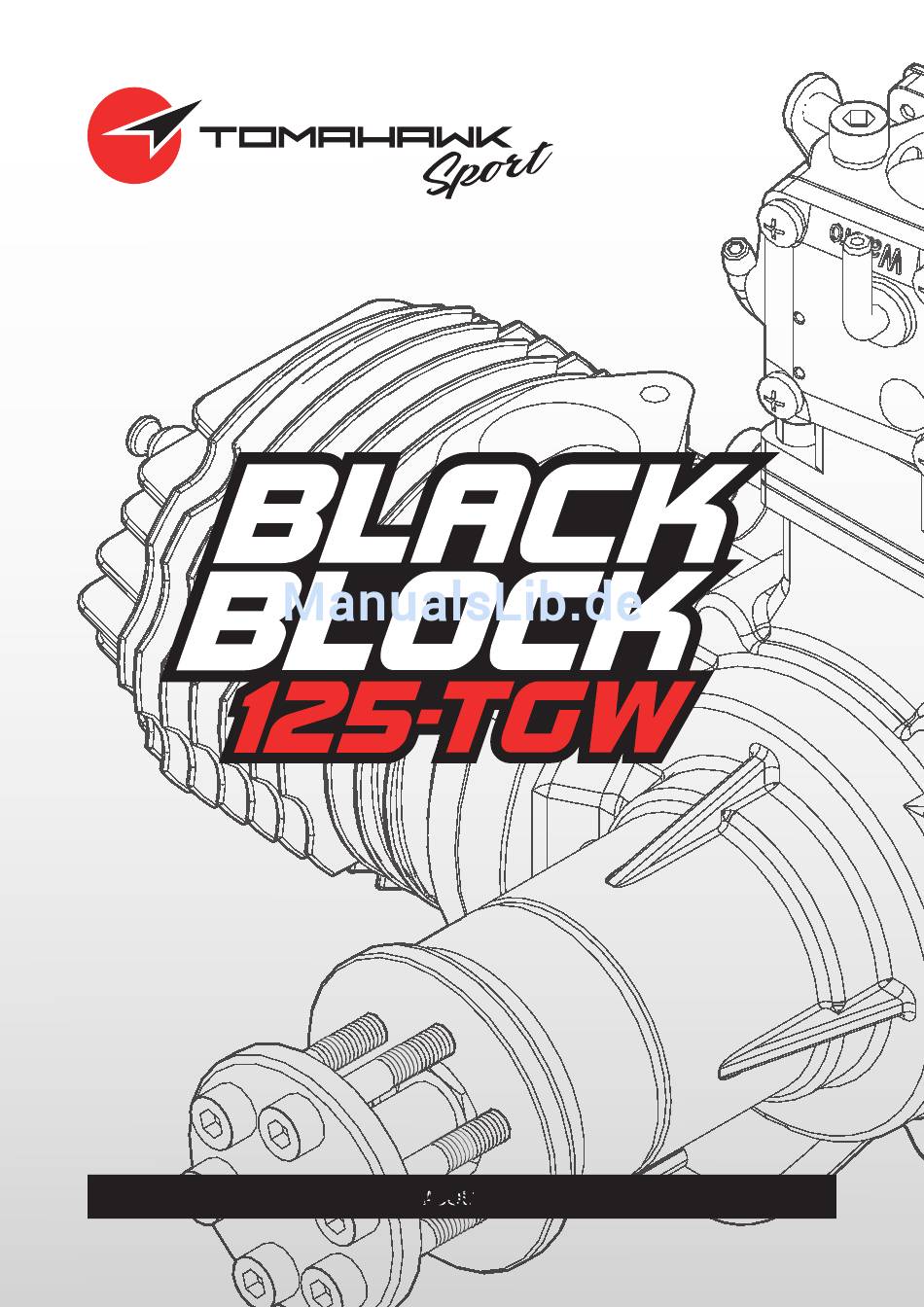

- Seite 1 40200 | BLACK BLOCK 125-TGW GASOLINE ENGINE | INSTRUCTION MANUAL...
-
Seite 10: Sicherheitshinweise
Ihres Produkts. KONTAKT KONFORMITÄTSERKLÄRUNG Dieses Produkt entspricht den wesentlichen Schutzanforderungen gemäß den EU-Richtlinien zur elektromagnetischen Verträglichkeit. Eine Konformitätserklärung liegt vor. Tomahawk Aviation GmbH Auenland 8 25336 Klein Nordende Deutschland vertretungsberechtigter Geschäftsführer: Andreas Och www.tomahawk-aviation.com contact@tomahawk-aviation.com +49 -7302 782 182... -
Seite 11: Einbau Des Motors
DEUTSCH EINLEITUNG Herzlichen Glückwunsch zum Kauf dieses neuen 125-TGW Benzinmotors von Tomahawk Sport. Jeder dieser Motoren wurde sorgfältigst entwickelt und getestet um ihnen viele Jahre sorgenfreien Betrieb und Zuverlässigkeit zu bieten. In dieser Anleitung finden Sie alle notwendigen Informatio- nen zum erfolgreichen Betrieb. -
Seite 12: Verbindung Des Gasgestänges
DEUTSCH VERBINDUNG DES GASGESTÄNGES 1. Verwenden Sie den Kugelkopf um das Gasgestänge am Vergaser anzuschließen. Schalten Sie den Sender und Empfänger ein. Bringen Sie den Gashebel und die Gastrimmung in die Mitte. Setzen Sie den Servoarm auf das Gasservo auf, so dass der Arm rechtwinklig (90°) zum Gasgestänge ist. -
Seite 13: Einlaufen Des Motors
DEUTSCH KRAFTSTOFF Zum Betrieb und Einlaufen-lassen des Motors ist ein Gemisch von 1:32 Benzin zu Öl erforderlich. Um dieses Gemisch herzustellen mischen Sie auf einen Liter 87 bis 93 Oktan Benzin 32ml qualitativ hochwertiges 2 Takt Öl. Wir haben unsere Tests mit Red Line 2 Takt Öl durchgeführt, andere qualitativ hochwertige Öle sind ebenfalls dazu geeignet. -
Seite 14: Problemlösungen
(verklemmter Kolben) im Zylinder tieren Sie bitte den technischen Service von sein. Lösen Sie die Schalldämpferschrauben. Tomahawk Aviation für weitere Informatio- Überprüfen Sie dann visuell den Zylinder nen. Versuchen Sie bitte nicht den Kolben- und Kolben durch den Auslass. Wenn Sie... -
Seite 15: Spezifikationen
DEUTSCH SPEZIFIKATIONEN Zündkerzenstecker Motorhal- terungsab- messungen Ø 29.00mm 69.0mm 93.0mm Maße Propellerbolzen 162.0mm 88.0mm Hubraum 123cc (7,63 cu in) Bohrung 46.0 mm (1.80 in) 37.0 mm (1.50 in) Zylinder Nikasil beschichtetes Aluminium Kerzentyp CM-6 Motorgewicht 2682 g (94.6 oz) Schalldämpfergewinde Vergasergrundeinstellungen Vollgasnadel 1,5 Umdrehungen raus Leerlaufnadel 1,75 Umdrehungen raus... -
Seite 16: Explosionszeichnung
DEUTSCH EXPLOSIONSZEICHNUNG... - Seite 17 DEUTSCH TEILELISTE Description Part Number Walbro Vergaser 125-TGW 40201 Propeller Unterlegscheibe & Schrauben 125-TGW 40202 Prop Schrauben Set (4) M5 x 45 62-SGW/125-TGW 40104 Propeller Mitnehmer Bolzen 125-TGW 40204 Propeller Mitnehmer & Zapfen 125-TGW 40205 Zündsystem 125-TGW 40206 Kurbelwellengehäuse (v/h) mit Lagern 125-TGW 40207 Kurbelwellenzapfen (2 Stk) 125-TGW 40208...
