Inhaltszusammenfassung für Vicon VDR4-DVC

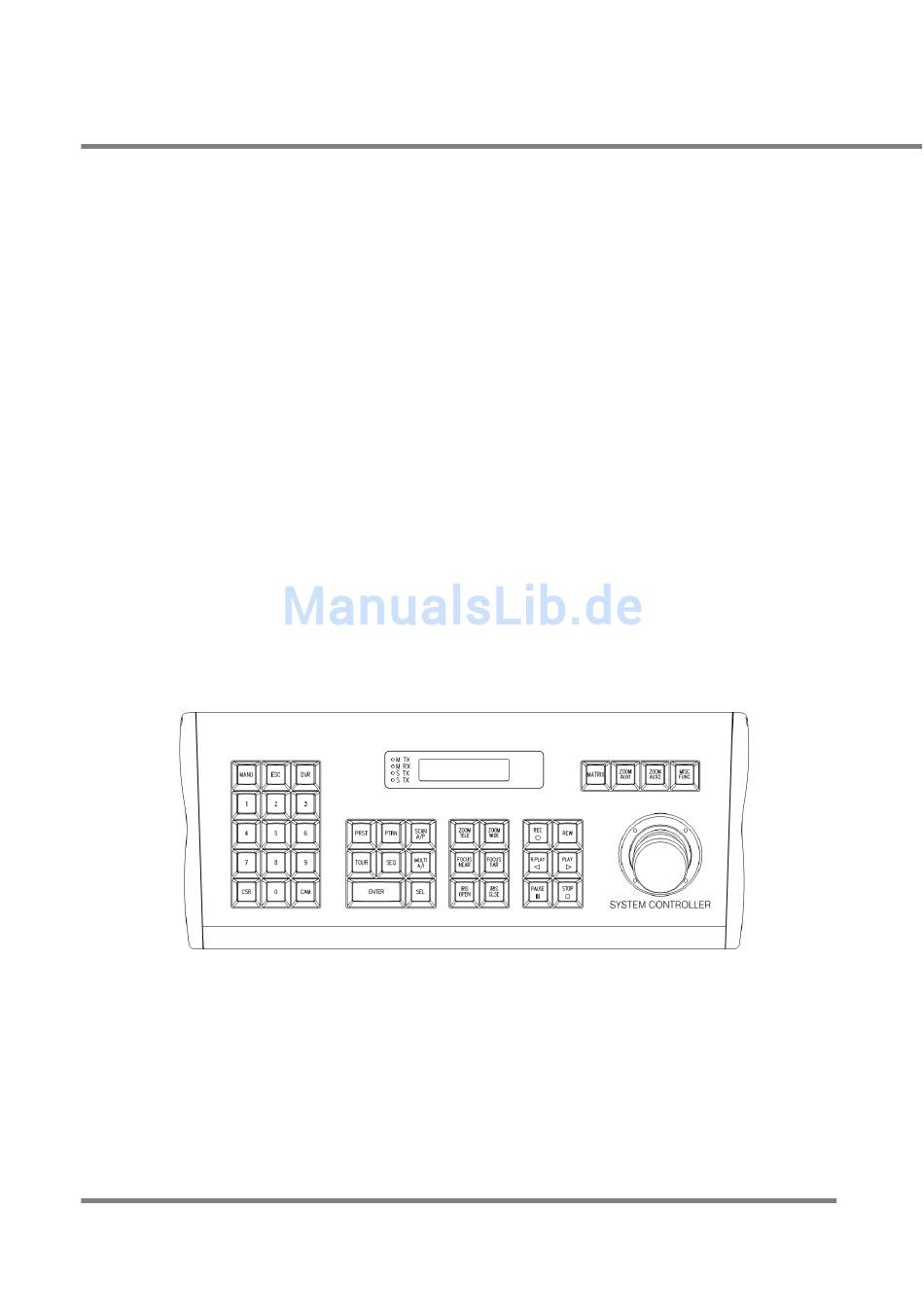

- Seite 1 Keyboard Controller Installations- & Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Lieferumfang ………………………………………..……………………………………………….. ………….……………………………………………………………………………... Sicherheitshinweise Allgemeine Beschreibungen …..……………………………………………………………………………... A. Allgemeine Beschreibungen .……………………………………………………………………… B. Funktionen ………………………………………………………………………………………….. Installation ………………………………………………………………………………………………………. Beschreibung und Funktionen ……………………………………………………………………………….. A. Allgemeine Beschreibung …………………………………………………………………………..… B. Rückseitiger Anschluss .…………………………………………………………………………….. C. Abmessungen …………………………………………………………………......... Zugriff auf das Kameramenü …………………………………………………………………………………. ………………………………………………………………………………… A. LCD Anzeigefenster B. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Warnung Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um Gefährdungen WARNUNG durch Brand und Stromschlag zu vermeiden CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER(OR BACK). NO USER-SERVICEABLE PARTS IN SIDE. - Seite 4 FCC COMPLIANCE STATEMNET Benutzerinformation: Dieses Gerät wurde geprüft und erfüllt alle Grenzwerte für digitale Geräte der Klasse A in Anlehnung an Abschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädigende Störungen gewährleisten, wenn das Gerät in kommerziell genutzten Umgebungen betrieben wird.
-
Seite 5: Allgemeine Beschreibungen
* Zur Steuerung von bis zu 255 VDRs mit einem Tastatur-Controller. * Steuern Sie bis zu 255 Kameras mit einem Controller. * Unterstützte Protokolle: VICON, PELCO-D/P, Sensormatic, TPro201 ). * Programmierung und Aufruf von Preset Positionen. * Aufruf von Automatischen Touren der Kameras... -
Seite 6: Installation
INSTALLATION Prüfen Sie ob folgende Komponenten in der Verpackung sind. . Keyboard Controller…………...……… 1 . Anschlussbox ……………...…….……. 1 . 8P RJ45 Modular Kabel (2m) …..…… 1 4. Key Boar d # 1. Jump 2. Junction Box 3. T o Key Boar d 1. -
Seite 7: Konfiguration Mit Einem Vdr
4. Verbinden Sie den Monitor mit dem Matrix-Videoausgang am MAC-Kabel. 5. Stellen Sie die Stromzufuhr her und schalten den VDR ein. MONITOR Anschluss CAM 1 Juntion UKB-40 VDR4-DVC RS-485 RS-485 CAM 16 A port of RS-485 con. DVR_ID = 1 AY P Daisy Out <... -
Seite 8: Konfiguration Mit Mehreren Vdrs
5. Verbinden Sie jetzt den Ausgang des MAC-Kabels des letzten VDR mit dem Monitor. 6. Stellen Sie die Stromzufuhr her und schalten den VDR ein MONITOR CAM 1 Juntion Anschluss UKB-400 VDR4-DVC RS-485 RS-485 CAM n * n : maximum 255 A port of RS-485 con. AY P... -
Seite 9: Beschreibung Und Funktionen
Beschreibung & Funktionen A. Beschreibung & Funktionen 10 33 11 19 1 17 18 25 23 24 29 30 31 32 12 15 13 16 14 21 22 20 27 28 26 1. LCD Display : Zeigt den Eingabe-System-Status, 16. SEL: Einstellungsmodus für VDR und Keyboard Funktionsstatus, allgemeiner Zustand, etc ... -
Seite 10: Rückseitiger Anschluss
Beschreibung & Funktionen B. Beschreibung & Funktionen (Rückseite) ⓐ DATA ⓐ Datenanschluss (Kommunikation und Stromversorgung) C. Abmessungen 90mm 30mm 30mm 155mm 365mm - 10 -... -
Seite 11: Zugriff Auf Das Kameramenü
Zugriff auf das Kameramenü Diese Funktion ist nur für PTZ Kameras: LCD Anzeigefenster A. Erste Anzeige 1. Zeigt das gewählte Gerät (Kamera oder VDR) Cam: 001 2400 BPS 2. Zeigt die gewählte Geräteadresse (001 ~ 255) Standby… 3. Zeigt die gewählte Baudrate (2400/4800/9600 bps) 4. -
Seite 12: Zugriff Auf Kameramenü
D-1. Verwendung des VICON Protokoll (zusammen mit Kamera 1 /4800 bps ) 1. Die Tour wird im Dome programmiert. 2. Generell werden bei Vicon die Touren unter vorgegebenen Presets abgelegt: ( 80 ~ 87 ) 3. Nach der Programmierung der Tour diese durch Eingabe der Presetnummer starten. -
Seite 13: Verwenden Der Scan Funktion
E-1. Verwendung des VICON Protokoll (zusammen mit Kamera 1 /4800 bps ) 1. Die Autotour wird im Dome programmiert. 2. Generell werden bei Vicon die Autotouren unter vorgegebenen Presets abgelegt.( 88 ~ 89 ) 3. Nach der Programmierung der Autotour diese durch Eingabe der Presetnummer starten. -
Seite 14: Zugriff Auf Vdr Menü
Zugriff auf VDR Menü H. Verwendung der AUX2 Funktion H-1. Verwenden von AUX2. Cam: 001 2400 BPS AUX2 Aux2 I. Funktionsspeicher (Bsp.Kamera 1/ 2400 BPS) BITTE SEITE 19 UNTEN BEACHTEN ! Nützliche Funktion beim Einsatz vieler Kameras. Jeder Kamera wurden entsprechende Presets programmiert. -
Seite 15: Auswahl Der Anzeige
Zugriff auf VDR Menü A. Auswahl der Anzeige (Beispiel Kamera 1 / 9600 bps ) A-1. Wie nutze ich die sequenzielle Bildanzeige: Sequenzielle Bildanzeige im Livebildmodus: Zeigt nacheinander im Vollbildmodus alle angeschlossenen Kameras: Dvr: 001 9600 BPS SEQUENCE A-2. Einzelnes Vollbild: Geben Sie die Kameranummer n (1-16) ein und bestätigen mit „Enter“. - Seite 16 Zugriff auf VDR Menü B-3. Verwendung der R.PLAY Taste. Im Wiedergabemodus ändert die Taste die Wiedergaberichtung auf Rückwärts.. R.PLAY Dvr: 001 9600 BPS ◀ R.PLAY B-4. Wiedergabetaste Wiedergabe startet wie im VDR vorgegeben. PLAY Dvr: 001 9600 BPS ▶ ...
-
Seite 17: Matrixfunktion
Zugriff auf VDR Menü B-8. Standbildtaste Friert alle sichtbaren Livebilder ein. Erneuter Tastendruck beendet den Modus. Dvr: 001 9600 BPS AUX2 FREEZE B-9. Zubehörtaste (MISC) Öffnet ein kleines Untermenü mit Funktionen die so nicht direkt per Tastendruck erreichbar sind: Netzwerkinfo, On-Screen Menü, Audio Stummschalten, Festplattenmenü... -
Seite 18: Einstellungen Am Keypad
2. Baud Rate #2 Slave 2400 BPS Slave 4800 BPS Slave 9600 BPS A-5. Protokoll ändern (Zum Ändern der Einstellungen Joystick nach links oder rechts kippen) VICON, Sensormatic, Pelco D/P und TPro201. 3. Protocol 3. Protocol TPro201 VICON - 18 -... - Seite 19 Einstellungen am Keypad A-6. Systemsperre Verwenden Sie dazu eine Zahl zwischen 001 und 999. Wenn Sie 000 eingeben ist die Systemsperre deaktiviert Das System wird automatisch gesperrt wenn innerhalb der im VDR vorgegebenen Zeit keinerlei Bedienung am Keypad erfolgt. 4. System Lock 4.
- Seite 20 Einstellungen am Keypad A-9. LCD Beleuchtung. Einstellen der LCD Hintergrundbeleuchtung. -. Sie können wählen: ON (Ständig an), Aus nach 10sec, nach 20sec, nach 30sec, nach 60sec bewegen Sie dazu den Joystick nach links oder rechts. 8. LCD Backlight Always ON A-10.
-
Seite 21: Beispiele
1. Baudrate #1 : Master 2400 (Beispiel TPro201) 1. Baudrate #1 : Master 4800 (Beispiel VICON) B-3. VDR Baudrate : 2. Baud rate #2 : Slave 9600 B-4. Protokoll : 3. Protokoll : TPro 201 (Wie PELCO-D), VICON B-5. Beenden: 9. Save and Exit C. Keyboard Operation VDR Modus und Kameramodell gesetzt im Keypad. - Seite 22 Beispiele C-2. Kamera bedienen 1. Kamera wählen : “ 1 ”(Kamera ID) + “ CAM ” Taste 2. Bedienungsbeispiel: 2.1 Zoom Tele : “ ZOOM TELE ” Taste 2.2 Blende öffnen : “ IRIS OPEN ” Taste 3. Tasten zur Kamerabedienung : MENU, ZOOM TELE, ZOOM WIDE, FOCUS NEAR, FOCUS FAR, IRIS OPEN, IRIS CLSE, PRST, PTRN, TOUR, SCAN, FUNC, AUX1, AUX2, JOYSTICK C-3.
-
Seite 23: Technische Daten
Technische Daten Artikel Keyboard controller MASTER (für CAM) : RS-485 (2400bps, 4800bps, 9600bps) Schnittstellen SLAVE (für DVR) : RS-485 (2400bps, 4800bps, 9600bps) Achsen 3-Achsen, Zoom IN/OUT möglich Joystick DC 12V, 110mA Stromversorgung Display Typ 16 x 2 Zeichen LCD, blaue Hintergrundbeleuchtung Tastatur PC Keyboard Tasten Keyboard Verbindungsart... - Seite 24 Vicon Industries Inc. Corporate Headquarters 89 Arkay Drive Hauppauge, New York 11788 631-952-CCTV (2288) 800-645-9116 Fax: 631-951-CCTV (2288) Vicon Europe Headquarters Brunel Way Fareham, PO15 5TX United Kingdom +44 (0) 1489 566300 Fax: +44 (0) 1489 566322 Germany VICON Deutschland GmbH Kornstieg 3 D-24537 Neumünster...
