Inhaltszusammenfassung für KLING & FREITAG C2
- Seite 1 KLING & FREITAG System Controller C2 Version 4.0 Benutzer Handbuch Stand: 22.03.2006 Wichtige Informationen, vor Inbetriebnahme lesen! KLING FREITAG GmbH & Junkersstrasse 14 D-30179 Hannover TEL 0 (049) 511- 969 97-0 FAX 0 (049) 511- 67 37 94 www.kling-freitag.de...
- Seite 2 Anwender- Handbuch System Controller C2 KLING & FREITAG GMBH ©2003 - 2006 Version 4.0, 22.03.2006 Seite 2 von 33...
-
Seite 3: Symbole Im Handbuch
Vielen Dank, dass Sie sich für ein Kling & Freitag Produkt entschieden haben. Bitte lesen Sie sich vor Inbetriebnahme die Gebrauchsanweisung sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Ihr KLING & FREITAG -- - C2 Controller seine volle Leistungsfähigkeit entwickeln kann. -
Seite 4: Inhaltsverzeichnis
Auswechseln der Systemsteckkarten Einkabelsystem Betrieb mit den Subwoofern K&F ACCESS B5 / B10 Konfigurationsempfehlungen Betreiben mehrer Lautsprecher je C2 Kanal Das richtige Verhältnis zwischen Bass-, und Topteil 8.2.1 SW 112 / SW 115D / SW 115E / SW 118E 8.2.2... -
Seite 5: Allgemeine Sicherheitshinweise
Anwender- Handbuch System Controller C2 1. Allgemeine Sicherheitshinweise ACHTUNG Risiko eines elektrischen Schlages! Geräte nicht öffnen! Warnung: Zur Vermeidung eines elektrischen Schlages darf dieses Gerät weder Regen noch Feuchtigkeit ausge- setzt werden. Die Gehäuse dürfen nur von qualifiziertem Fachpersonal geöffnet werden! Stellen Sie Ihre Geräte nicht an folgende Plätze:... -
Seite 6: Wartung Und Störungsdienst
Anwender- Handbuch System Controller C2 Wartung und Störungsdienst Der Benutzer sollte keine Wartungs- und Reparaturarbeiten an dem Gerät vornehmen, die über die in diesem Handbuch beschriebenen Arbeiten hinausgehen. Diese müssen von qualifiziertem Servicepersonal durchgeführt werden. Das Gerät darf z.B. nur qualifiziertem Personal repariert werden, wenn: Warnung −... -

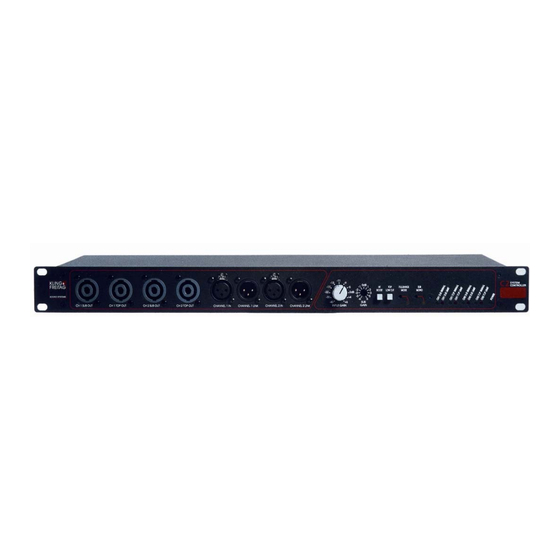

Seite 7: Produktbeschreibung
Er wird mit einer spezifischen Systemsteckkarte für das anzusteuernde Topteil und einer Systemsteckkarte für den zu betreibenden Subwoofer bestückt. Der Betrieb des C2 Controllers ist mit allen K&F Lautsprechern, für die eine System- steckkarte erhältlich ist möglich: Für den C2 Controller sind folgende Systemsteckkarten verfügbar:... - Seite 8 Peak - und RMS Limiter in Sense-Technologie: Im Gegensatz zu anderen (Universal-)Controllern, bei denen der Verstärkungsfak- tor der eingesetzten Endverstärker bekannt sein muss, prüft der Limiter des C2- Controllers durch eine besondere Schaltung die tatsächliche Ausgangsspannung der Endstufen. Der Limiter regelt somit den Eingangspegel nur dann herunter, wenn ein Endverstärker tatsächlich mehr Leistung zur Verfügung stellt, als der...
-
Seite 9: Anschlüsse, Funktionen, Bedienelemente Und Anzeigen
Controllers und sind als CH 1 INPUT und CH 2 INPUT gekennzeichnet. 4. INPUT GAIN, Pegelsteller Mit dem INPUT GAIN Regler stellen Sie den Eingangspegel des C2 Controllers ein. Der Eingangspegel kann um 6 dB angehoben und um 40 dB abgesenkt werden. Im Normalfall sollte dieser Regler auf 0 dB stehen, um ein Übersteuern der Eingangs-... - Seite 10 12. SIGNAL LEDs, Anzeige Diese LEDs leuchten, wenn Endverstärker angeschlossen sind und die jeweiligen Ausgangssignale der Endstufen vom C2 Controller empfangen werden. In Ausnahmefällen können die Signal-LEDs auch bei ausgeschalteten oder nicht angeschlossenen Endstufen leuchten. Dieser Umstand ist auf den ‚Mikrofonie-Effekt’...
-
Seite 11: Grafische Darstellung Der Schaltbaren Filterfunktionen
Anwender- Handbuch System Controller C2 13. LIMIT LEDs, Anzeige Diese LEDs leuchten sobald der Ausgangspegel des entsprechenden Kanals von den Limitern des Controllers begrenzt wird. Ein weich einsetzender RMS-Limiter und ein schneller Peak-Limiter begrenzen die Ausgangsleistung der Endstufen weitgehend unhörbar auf den maximal zulässigen Wert. Bei häufigem Aufleuch- ten der roten Limiter-LEDs, sollte die Lautstärke etwas reduziert werden. - Seite 12 Polen des Lautsprecherausgangs jeweils ein Gleichspannungpo- tential gegen Masse besteht. Bei diesen „Exoten‘‘ muss der Anschluss daher über Kondensatoren erfolgen. Näheres finden Sie im Handbuch des jewei- ligen Endverstärkers. Die Eingangsimpedanz des C2 Controllers beträgt 220 kOhm. KLING & FREITAG GMBH ©2003 - 2006 Version 4.0, 22.03.2006...
-
Seite 13: C2 Remote Control
System Controller C2 4. C2 Remote Control Die Sub-D Buchse auf der Rückseite des C2 Controllers bietet die Möglichkeit den Controller mit unten angegebenen Funktionen fernzusteuern und / oder abzufragen. Die Sub D-Buchse dient nicht zum Anschließen eines Computers. Die Kontakte liefern lediglich analoge Steuer- und Status-Signale, die bei Bedarf entsprechend genutzt werden können. -
Seite 14: Beispiel Für Eine Fernsteuerung Und -Abfrage
4.1 Beispiel für eine Fernsteuerung und -abfrage 1. Zweifarb-LED zwischen Pin 2 (Top-Signal Kanal 1) und GND − Farbe 1 signalisiert die Betriebsbereitschaft des C2 Controllers − Farbe 2 signalisiert das Anliegen des ‚Top-Signals’ an Kanal 1 2. LED zwischen Pin 15 (Sub-Signal Kanal 1) und GND −... -
Seite 15: Auswechseln Der Systemsteckkarten
Anwender- Handbuch System Controller C2 5.2 Auswechseln der Systemsteckkarten Werkzeug: Kreuz Schraubendreher, Größe PH 1 − Ziehen Sie den Netzstecker! − Entfernen Sie den Deckel der Oberseite des Gehäuses, indem Sie mit einem Kreuz- schraubendreher die 7 Deckelschrauben entfernen (drei Schrauben befinden sich Warnung auf der Gehäuserückseite, jeweils zwei an den beiden Außenseiten). - Seite 16 Anwender- Handbuch System Controller C2 − Legen Sie nun die Buchsen der linke Seite auf die Pins. Anschließend drücken Sie die Filterkarten Platine ganz auf die Pins Schrauben Sie anschließend die Filterkarten wieder fest! Abschließend Schrauben Sie den Deckel des Gehäuses wieder fest. Um das Gewin- de für die Befestigungsschrauben vor Beschädigungen zu bewahren, gehen Sie wie...
-
Seite 17: Einkabelsystem
Anwender- Handbuch System Controller C2 6. Einkabelsystem Wenn Sie den C2 Controller mit einem „Einkabelsystem‘‘ (Anschlusspins 1+/1- für Top- teile und 2+/2- für die Bass Systeme) betreiben möchten, so ist eine Modifikation im Gehäuse notwendig. Das Einkabelsystem funktioniert nicht mit den Modellen ACCESS B5 / B10. Der Grund dafür ist, dass diese Bass Systeme über zwei Chassis verfügen, die jeweils eigene An-... -
Seite 18: Betrieb Mit Den Subwoofern K&F Access
Anschlussimpedanz der Endverstärker begrenzt. Wir empfehlen nicht mehr als 2 x 8 Ω Lautsprecher / C2 Controller-Kanal zu betreiben. Das bedeutet bei Stereobetrieb: Maximal 4 x 8 Ω Topteile und Maximal 4 x 8 Ω Bass Lautsprecher. -
Seite 19: Das Richtige Verhältnis Zwischen Bass-, Und Topteil
Weiterhin kann ein ‚ geflogener’ Basslautsprecher um einige Dezibel leiser sein, als ein auf den Boden gestelltes Bass-System (bedingt durch Bodenreflektion). Der C2 Controller bietet mit dem SUB GAIN Regler die Möglichkeit dieses Verhältnis, je nach Konfiguration und Anwendung anzupassen. - Seite 20 Anwender- Handbuch System Controller C2 2 x Subwoofer (Stereo) mit 2 x Topteil 2 x Subwoofer (Stereo) mit 4 x Topteil 2 x CA 1201 4 x CA 1201 2 x CA 1215 4 x CA 1215 2 x CA 106...
-
Seite 21: Sw 215E / Sw 215D / Access B5 / Access B10
Anwender- Handbuch System Controller C2 8.2.2 SW 215E / SW 215D / ACCESS B5 / ACCESS B10 Bedingung: − gleiche Endstufen für Topteile und Bass Systeme bei gleicher Endstufenlautstärke. − auf den Boden gestellte Bass Systeme 1 x Subwoofer mit 2 x Topteil... - Seite 22 Anwender- Handbuch System Controller C2 4 x Subwoofer (Stereo) mit 2 x Topteil 4 x Subwoofer (Stereo) mit 4 x Topteil 2 x CA 1201 4 x CA 1201 2 x CA 1215 4 x CA 1215 2 x CA 106...
-
Seite 23: Kombi Betrieb Mit Bass System Access B10 An C10 Controller
Der C10 Controller verfügt über Konfigurationsschalter für verschiedene Konfigurationen und Anwendungen. Seine spezielle Elektronik setzt die Reserven der B10 für den Tiefbass- Bereich frei. Gegenüber dem (auch möglichen) Betrieb des B10 an einem C2 Controller sorgt der Betrieb über den C10 Controller für eine zusätzliche Steigerung der Bass- Performance. -
Seite 24: Verkabelung
Anwender- Handbuch System Controller C2 9. Verkabelung Bevor Sie beginnen Ihren C2 Controller zu verkabeln, achten Sie bitte darauf, dass sämtliche Geräte ausgeschaltet sind und drehen Sie alle Regler zu. − Es ist zu empfehlen hochwertige, von KLING & FREITAG gelieferte Lautsprecher- kabel zu benutzen. -
Seite 25: Vermeidung Von Brummschleifen
überprüfen Sie, ob Sie nicht ungewollt eine ‚Brummschleife’ in Ihre Anlage eingebaut haben. Der C2 Controller und einige Endverstärker verfügen über einen Groundlift Schalter. Schalten Sie zuerst den Groundlift Schalter des C2 Controllers auf Lift. Sollte das Brummen noch nicht verschwunden sein, stellen Sie die Groundlift Schalter der Endverstärker nacheinander auf ‚Lift’. -
Seite 26: Konfigurationen Und Anschlussdiagramme
INPUT CH 1 CH 2 CH 1 Der versenkte Schalter ‚Fullrange Mode’ am C2 Controller sollte gedrückt sein, die dem Schalter zugeordnete LED, muss somit leuchten. Der Fullrange Schalter hebt den Bassbereich der Mittelhochton-Systeme an, so dass auch Musikprogramm ausgewo- gen übertragen werden kann. -
Seite 27: Fullrange Systeme & Subwoofer Im 2-Weg-Aktiv-Betrieb
Der XO-Schalter am Anschlussfeld des Subwoofers muss in dieser Betriebsart auf XO ‚OFF’ gestellt werden: Schalter am Anschlussfeld des Subwoofers Der versenkte Schalter ‚Fullrange Mode’ am C2 Controller sollte nicht gedrückt sein, die dem Schalter zugeordnete LED, darf somit nicht leuchten. Betreiben Sie die Mittelhochton-Systeme im Cluster (Lautsprecher unmittelbar anein- ander angeordnet), so betätigen Sie den ‚Top-Low Cut’... -
Seite 28: Kombi-Betrieb Mit Subwoofer Access B10 An Controller C10
OPTIONAL REMOTE UNIT OUTPUTS INPUT CH 2 INPUT CH 1 CH 2 CH 1 INPUT LINK e.g. to next C2 or C10 etc. Controller C10 channel 1 CONTROLLER K&F ACCESS C10 SPEAKON Power Requirements: 115 / 230VAC 50-60Hz / 30VA... -
Seite 29: Alternative Verdrahtung Ohne Anschlüsse An Die Front
Vorderseite zu verzichten. So kann das Anschließen an die Vorderseite optisch störend sein, oder Türen von Einbauschränken lassen sich nicht mehr schließen. Aus diesem Grund bietet der C2 Controller auch die Möglichkeit nur über die Rückseite verdrahtet zu werden. Dabei ist es besonders wichtig zu beachten, dass die Sense-Anschlüsse parallel zu den jeweiligen Endverstärkerausgängen verdrahtet werden. -
Seite 30: Inbetriebnahme
− Die Sense-LED für das Topteil (z.B. CH 1 TOP Signal) des K&F C2 Controllers wird bei einem Pegel von ca. -- - 40 dB grün aufleuchten. Verfahren Sie entsprechend mit allen anderen Kanälen des Systems. Sollte dabei eine falsche LED aufleuchten, oder ein falsches (z.B., bei 2-Weg Aktiv Betrieb, Tieftonsignal aus dem Mittel- Hochton-... -
Seite 31: Technische Daten
Anwender- Handbuch System Controller C2 12. Technische Daten Eingang Nominal + 6 dB +20 dBu 20kΩ XLR Anschlüsse Ausgänge Nominal +6 dB ( +1,55 V ) elektronisch sym- metriert XLR Anschlüsse Sub D für Fernsteuerung 270 Ω Ausgangswiderstand Variabel, - 40 dB bis +6 dB... -
Seite 32: Blockschaltbild
Anwender- Handbuch System Controller C2 13. Blockschaltbild KLING & FREITAG GMBH ©2003 - 2006 Version 4.0, 22.03.2006 Seite 32 von 33... -
Seite 33: Vorschriften Zur Entsorgung
Anwender- Handbuch System Controller C2 14. Vorschriften zur Entsorgung 14.1 Deutschland: Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie Kling & Freitag Altgeräte, aber auch nicht bei öffentlichen Sammel- stellen zur Entsorgung ab! Bei Kling & Freitag Produkten handelt es sich um reine Business-to-Business-Produkte (B2B).
