3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
08/12 TL

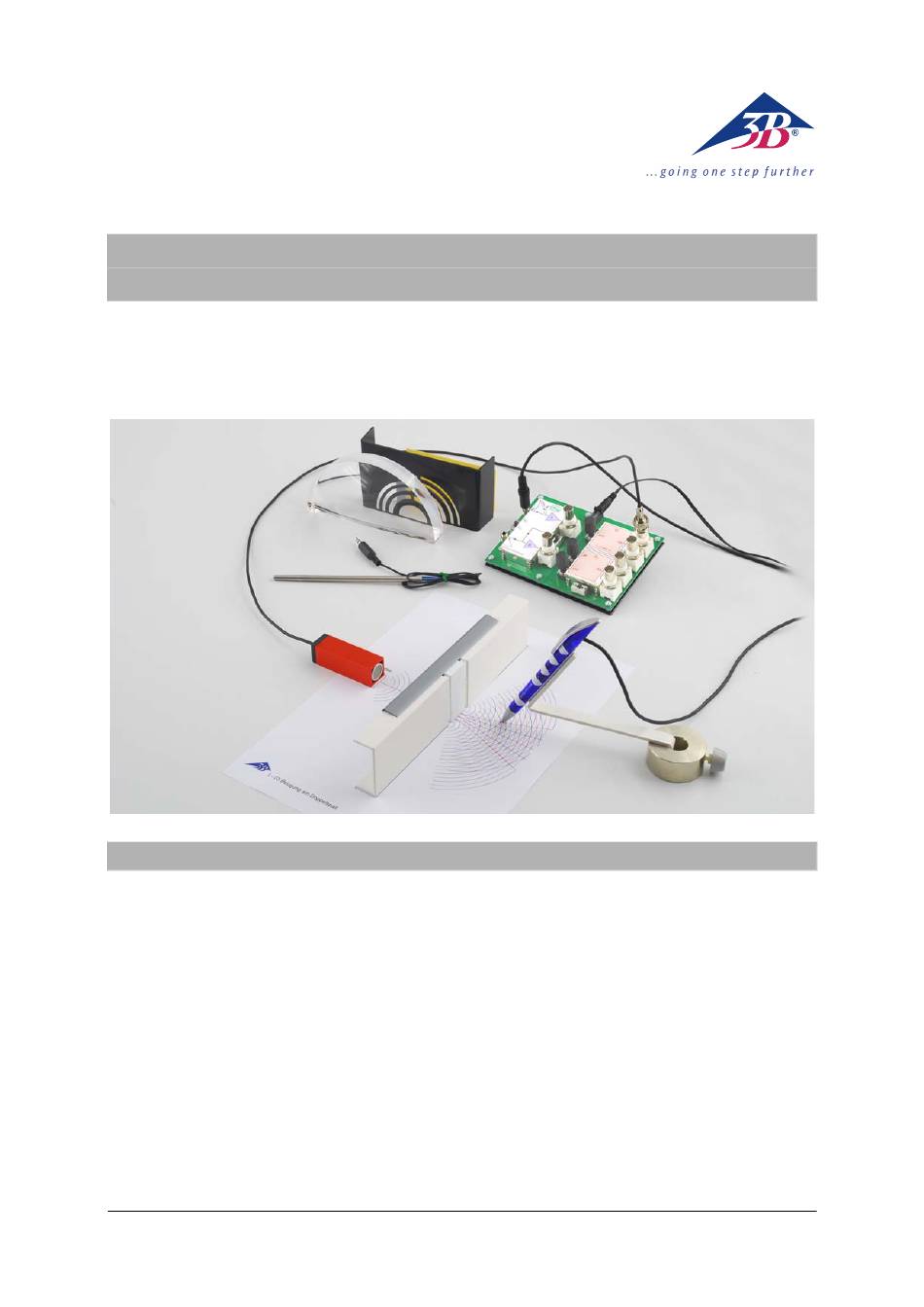

Das SW-Paket Ultraschall ist konzipiert zur Dar-
stellung der grundlegenden Eigenschaften von
Wellen im platzsparenden Tischexperiment am
Beispiel von 40-kHz-Ultraschallwellen.
Die Schallausbreitung findet in guter Näherung
in der Tischebene statt. Beugungsobjekte, Spie-
gel, Hohlspiegel, Fresnel'sche Zonenplatte, etc.
sind daher für den Halbraum über der Tisch-
ebene ausgelegt. Dies erleichtert einen über-
sichtlichen experimentellen Aufbau unter Ver-
wendung von Arbeitsvorlagen und Auflagemas-
ken.
Geeignete Sonden ermöglichen die Aufzeich-
nung der Schwingungen an beliebigen Punkten
der Welle sowie die Messung der Schallfelder
nach Reflexion, Wellenbeugung und Interferenz.
Eine dieser Sonden, der US-Pen, enthält zu-
3B SCIENTIFIC PHYSICS 1012845 / 1012846
SW-Paket Ultraschall (230 V, 50/60 Hz) 1012845
SW-Paket Ultraschall (115 V, 50/60 Hz) 1012846
1. Beschreibung
sätzlich einen Phasenzeiger in Form einer LED,
deren Helligkeit auf ein Minimum reduziert wird,
wenn die Phasendifferenz zwischen dem Mess-
punkt und einem ausgewählten Bezugspunkt ein
Vielfaches von 360° ist. Mit dem US-Pen lassen
sich daher z.B. Wellenfronten als Linien gleicher
Phasenlage (Isophasen) aufzeichnen.
Für einige weitere Experimente empfiehlt sich der
zusätzliche Einsatz eines Vielfachmessgerätes
mit ausreichendem Frequenzgang zur Messung
der Ultraschallamplituden. Bei Anschluss eines
Zweikanal-Oszilloskops lassen sich die Ultra-
schallschwingungen am Sondenort darstellen.
Das Ausstattungspaket mit der Artikelnummer
1012845 ist für eine Netzspannung von 230 V
(±10 %) ausgelegt, 1012846 für 115 V (±10 %).
1
