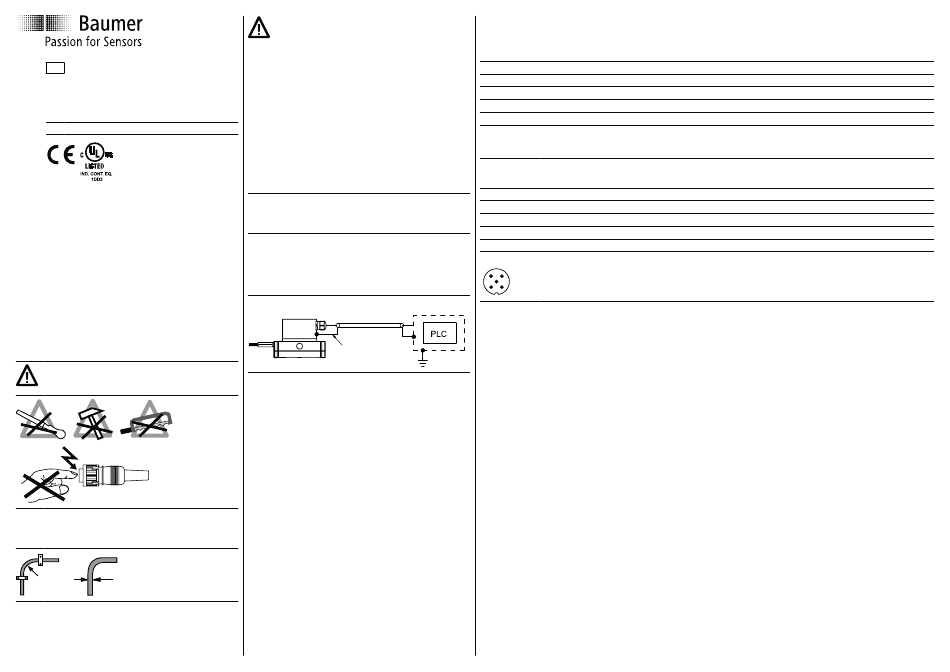

DE Montageanleitung und
Sicherheitshinweise (Original)
BMMS K, BMMS M - CANopen
Seilzug-Wegsensor mit CANopen
®
Baumer Electric AG
Hummelstrasse 17
8501 Frauenfeld / Switzerland
Phone +41 52 728 11 22 · Fax +41 52 728 11 44
sales.ch@baumer.com · www.baumer.com
Printed in Switzerland · 09.19
Version 04 · 81195825
Irrtum sowie Änderungen in Technik und
Design vorbehalten.
1.
Kennzeichnung von Hinweisen
Hinweis
Information für bestimmungsgerechte
Produkthandhabung.
2.
Technische Daten
Betriebsspannung: 10...30 VDC (UL Class 2)
Betriebsstrom ohne Last: typ. 50 mA (24 VDC)
ø = 5,5 +0,2 mm
ø
R
R fix ≥18 mm
R flexibel ≥57 mm
Baumer BMMS K / BMMS M
3.
Bestimmungsgemässer Gebrauch
Der Seilzug-Wegsensor ist ein Präzisionsmessge-
rät, das der Erfassung von linearen Positionen und
Geschwindigkeiten dient. Er liefert Messwerte als
elektronische Ausgangssignale für das Folgegerät.
Er darf nur zu diesem Zweck verwendet werden. So-
fern dieses Produkt nicht speziell gekennzeichnet ist,
darf es nicht für den Betrieb in explosionsgefährdeter
Umgebung eingesetzt werden.
®
Eine Gefährdung von Personen, eine Beschädi-
gung der Anlage oder von Betriebseinrichtungen
-Schnittstelle
durch den Ausfall oder Fehlfunktion des Seilzug-
Wegsensors muss durch geeignete Sicherheits-
massnahmen ausgeschlossen werden.
Nicht direkt ans Bordnetz, sondern an einen
vorgeschalteten, KFZ-geprüften DC/DC-Wandler
anschliessen.
4. Qualifikation des Personals
Einbau und Montage darf ausschliesslich durch eine Fach-
kraft für Elektrik und Feinmechanik erfolgen.
5.
Wartung
Der Seilzug-Wegsensor ist wartungsfrei und darf nicht
geöffnet beziehungswiese mechanisch oder elektrisch ver-
ändert werden. Ein Öffnen des Seilzug-Wegsensors kann
zu Verletzungen durch die Feder führen.
6. Empfohlenes Erdungskonzept
Schirm-Anschluss
7.
Anschlussbelegung
7.1 Kabel
Aderfarbe
Signale
weiss (wh)
0 V
braun (bn)
+Vs
grün (gn)
CAN_H
gelb (ye)
CAN_L
grau (gy)
CAN_GND
Kabel: 5 x 0,14 mm
2
Kabelschirm: Schirm mit Gehäuse verbunden.
7.2 Flanschdose M12, 5-polig
Pin
Nicht redundant
1
n.c.
2
+Vs
3
CAN_GND
4
CAN_H
5
CAN_L
5
4
3
1
2
Bei kundenspezifischen Seilzug-Wegsensoren überprüfen Sie bitte das entsprechende Typenschild und Datenblatt.
Redundant
CAN_GND
+Vs
0 V
CAN_H
CAN_L
