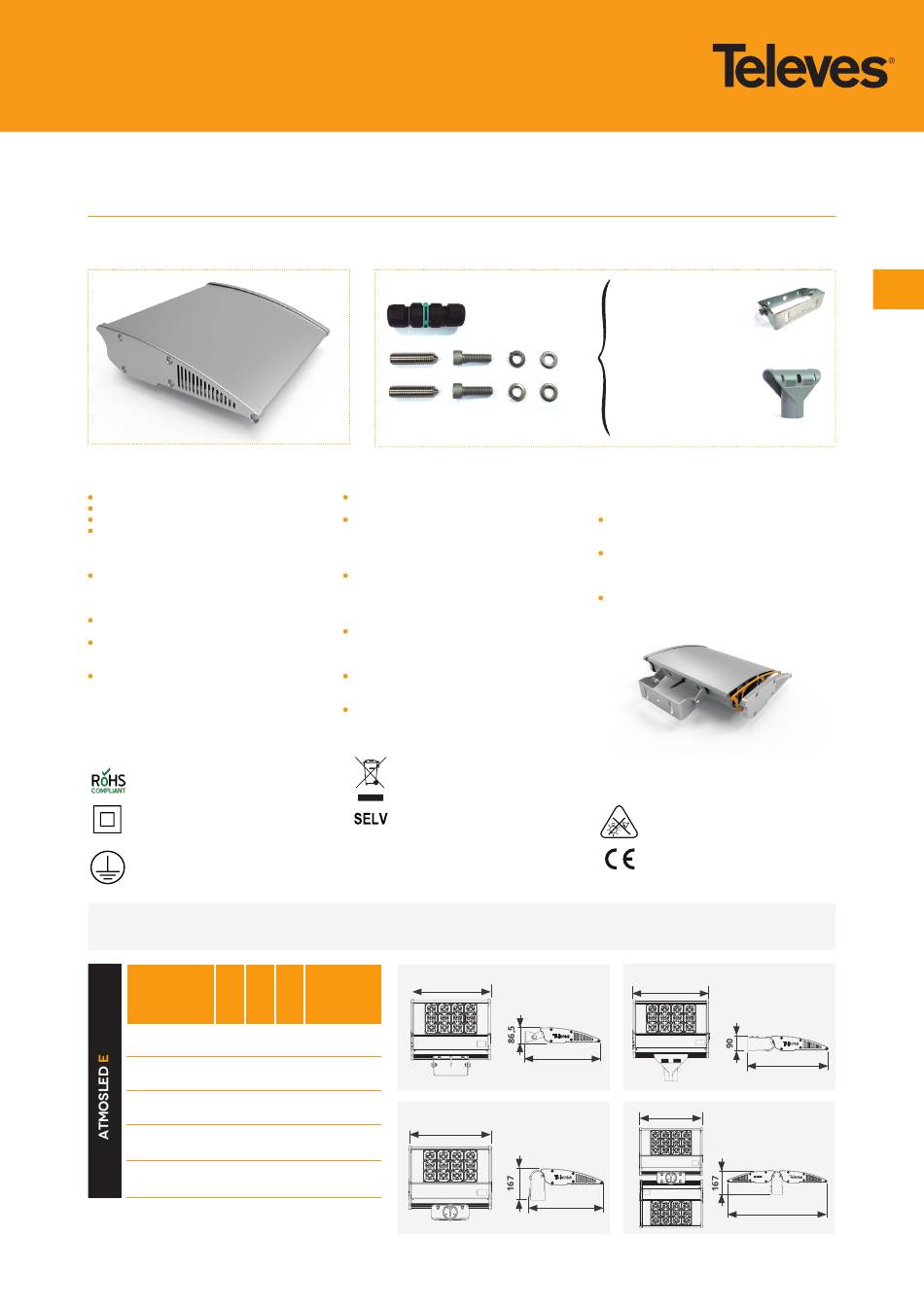

ATMOSLED E SERIES
ILUMINACIÓN LED DE EXTERIOR
Instrucciones de montaje, operación y mantenimiento
Contenido de la caja
Instrucciones de seguridad
Lea las instrucciones.
Conserve estas instrucciones.
Preste atención a todas las advertencias.
La instalación y mantenimiento debe ser
efectuado por personal especializado (elec-
tricista autorizado según las normas del
país).
Esta luminaria es de Clase II y no necesita
conexión a tierra.
Ref.685300xxxxxxxx es de Clase I, necesita
conexión a tierra.
Verificar que la tensión de red coincida con
la de la luminaria.
No usar el producto en el caso de que haya
algún componente eléctrico o mecánico
defectuoso.
Si el cable flexible o cordón está dañado,
debe ser sustituido exclusivamente por el
fabricante, su servicio técnico o por una per-
sona de cualificación equivalente con objeto
de evitar cualquier riesgo.
Simbología
Directiva RoHS 2011/65/UE. Libre de
sustancias peligrosas.
Aislamiento Clase II: Doble aislamien-
to eléctrico que no requiere toma de
tierra de seguridad eléctrica.
Para identificar cualquier terminal
que esté destinado a la conexión a
un conductor externo para protec-
ción contra descargas eléctricas en
caso de fallo.
No alterar la luminaria en ningún caso, en la reparación o sustitución utilizar siempre repuestos originales facilitados por el fabricante.
La garantía del producto quedará invalidada en el caso del incumplimiento parcial o total de estas instrucciones.
REF.
680300
xxxxxxxx
681300
xxxxxxxx
682300
xxxxxxxx
683300
xxxxxxxx
685300
xxxxxxxx*
Temperatura de trabajo: -30... 40ºC, (*685300xxxxxxxx: -35... 35ºC) / Volt. de
entrada: 220-240V~ / PF>0,95 Óptica: PC 5mm de espesor / xxxxxxxx
depende del dimming, la temperatura de color, el tipo de óptica y el color.
Televes ATMOSLED E Serie / 68030000 / 68030001 / 67100000 / 67100001 / 68130000 / 68130001 / 68530000 / 68530001 / 69000801 / 69000201 / 69000401
69000601 / 68230000 / 68230001 / 67300000 / 67300001 / 68330000 / 68330001
elementos de montaje
No requiere limpieza interior. No abrir la
luminaria en ningún caso.
Los colores de los cables en el conductor
responden a la siguiente codificación:
AZUL – NEUTRO
MARRÓN o NEGRO – FASE
AMARILLO/VERDE – TIERRA
El fabricante declina cualquier responsabi-
lidad por daños debidos al incumplimiento
de una correcta conexión, que respete la
codificación de colores anteriormente men-
cionada recogida en el REBT.
Desconectar la alimentación de la luminaria
para el reemplazo de las ópticas y también,
si es el caso, para el reemplazo del policarbo-
nato protector en caso de deterioro.
No aflojar el prensaestopa de la luminaria en
ningún caso porque su hermeticidad se verá
afectada.
La fuente de luz de esta luminaria es no re-
emplazable, cuando la fuente de luz alcance el
Directiva WEEE 2012/19/UE. Residuos
de aparatos eléctricos y electrónicos.
Voltaje de salida menor de 60 Vdc.
Grado de protección IK10 contra
IK10
impactos mecánicos nocivos.
IP66 Grado de protección IP66 contra
la penetración de cuerpos sólidos
extraños y agua.
POTENCIA TOTAL
Nº PESO L
CONSUMIDA
LEDs (kg) (mm)
(W)
12 5,9 260 39
24 7 340 58
36 7,2 340 78
48 8,4 388 108
72 9,8 511 165
a
Conector THB.391.A2A
+
M8 M8
b c d e
Ref. 69000801
L
423
Ref. 69000401
L
395
opción 1A:
SOPORTE DE PARED
Ref. 69000801
opción 1B: BRAZO
Soporte horizontal
Ref. 69000201
opción 1C: BRAZO
Soporte vertical
Ref. 69000401
Soporte vertical doble
Ref. 69000601
final de su vida, se debe sustituir la luminaria
completa.
En caso de apertura accidental es necesario
sustituir las juntas de las tapas para asegurar
la protección IP64.
La luminaria debería colocarse de forma que
no se espera una mirada prolongada a
la luminaria a una distancia más cercana a
3,26m.
Los medios de fijación deben ser acordes al
peso de la luminaria. Deberán soportar un
peso mínimo de 5 veces el peso de la luminaria,
incluido su propio peso en Kg.
Grado de protección IP68 contra
IP68
la penetración de cuerpos sólidos
extraños y agua.
No efectuar una mirada prolongada a
la fuente de luz.
El equipo cumple los requerimientos
del marcado CE.
Ref. 69000201
L
L
Ref. 69000601
703
ES
472
(mm)
