ANSCHLUSS DES RECEIVERS

• Wir empfehlen, daß Sie Ihre Ausrüstung von einem
qualifizierten SAT-TV-Installationstechniker installieren lassen.
Wenn Sie das System jedoch selbst installieren oder modifi-
zieren, dann richten Sie sich sorgfältig nach den nachfolgend
gegebenen Anweisungen und Diagrammen. In den Abschnit-
ten, die den Anschluß Ihres Receivers mit SCART-Kabeln
und HF-Kabeln beschreiben, wird davon ausgegangen, daß
Antenne und LNB installiert sind.
•
NICHT DIE STROMVERSORGUNG ZU EINEM TEIL DER
AUSRÜSTUNG (RECEIVER, FERNSEHER, VIDEO-
RECORDER USW.) EINSCHALTEN, BEVOR SIE DIE
NOTWENDIGEN KABELVERBINDUNGEN SACHGE-
RECHT VORGENOMMEN HABEN.

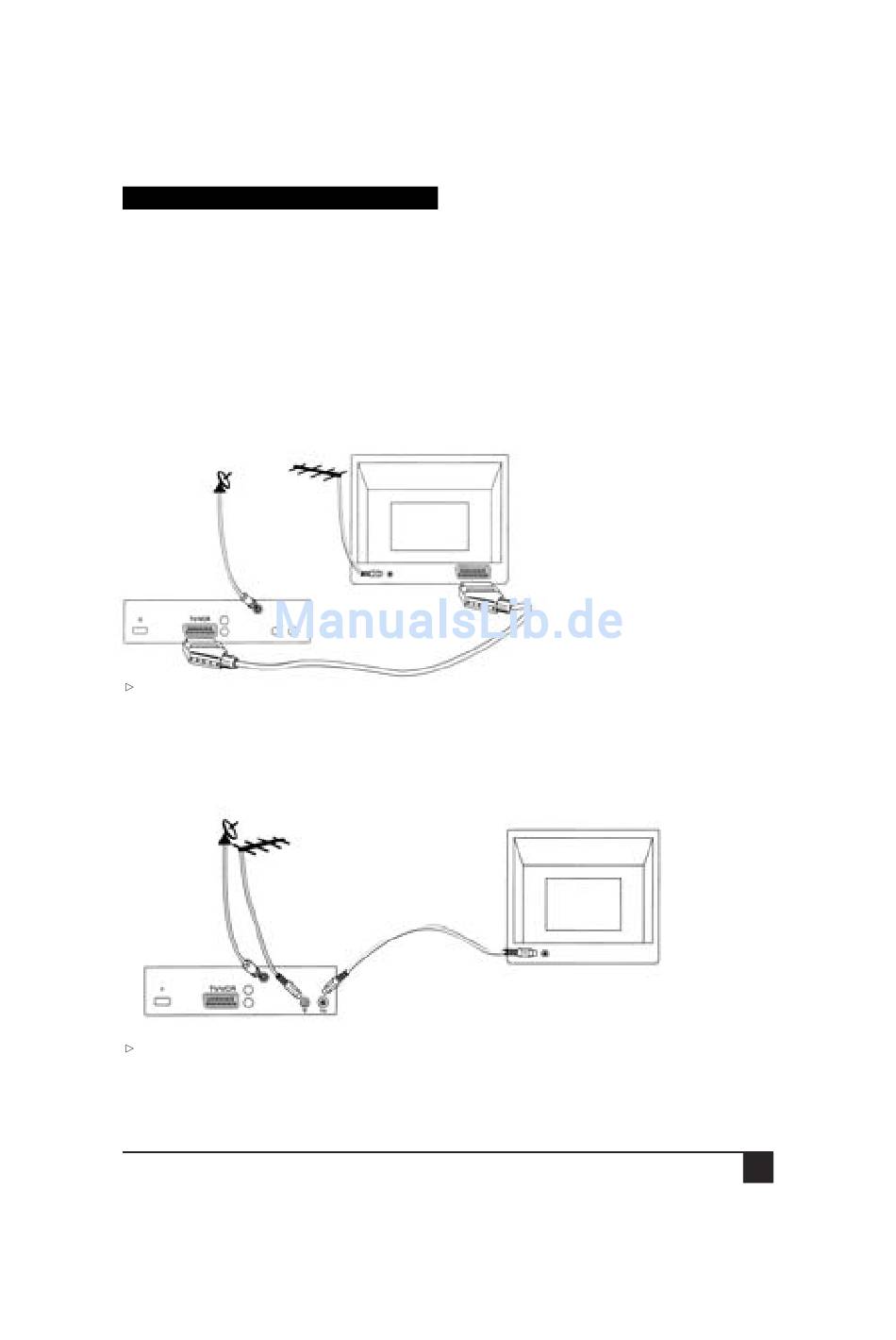

SCART-Kabelanschluß (empfohlen)
LNB
Terrestrische
Antenne
Satelliten-Receiver (Rückansicht)
Es ist keine UHF-Abstimmung nötig. Benutzen Sie die
TV/SAT-Taste, um zwischen Satelliten-Fernsehen und
terrestrischem Fernsehen umzuschalten.
Anschluß mit Koaxialkabel
LNB
Terrestrische
Antenne
Satelliten-Receiver (Rückansicht)
Schließen Sie die terrestrische Antenne an Ihren Satelliten-
Receiver wie oben gezeigt an, ansonsten können Sie kein
terrestrisches Fernsehen anschauen.
Sie müssen eine UHF-Abstimmung für Ihren Fernseher vorneh-
men, bevor Sie Satelliten-Fernsehen empfangen können. -
s. Seite 19.
Bedienungsanleitung
• Wenn sich im LNB-Kabel ein Kurzschluß befindet, dann
funktioniert der Receiver nicht und es erscheint die Mel-
dung "!!WARNING!!LNB SHORT" auf einem roten Hinter-
grund auf dem Fernsehschirm.
• Wir empfehlen, den Anschluß mit vollständig verdrahteten
SCART-Kabeln vorzunehmen. Wenn Sie Koaxial-(HF-)-
Kabel benutzen, dann müssen Sie eine UHF-Abstimmung
durchführen (s. Seite 19). Es werden nur die üblichsten
Anschlußmethoden gezeigt.
• Welche Anschlußmethode Sie auch verwenden, Sie müssen
den Receiver entsprechend dem LNB einstellen (s. Seite 18).
• Die Antenne muß genau auf den gewünschten Satelliten aus
gerichtet werden, z.B. auf Astra.
TV (Rückansicht)
Antenne
Antenne
TV (Rückansicht)
17
