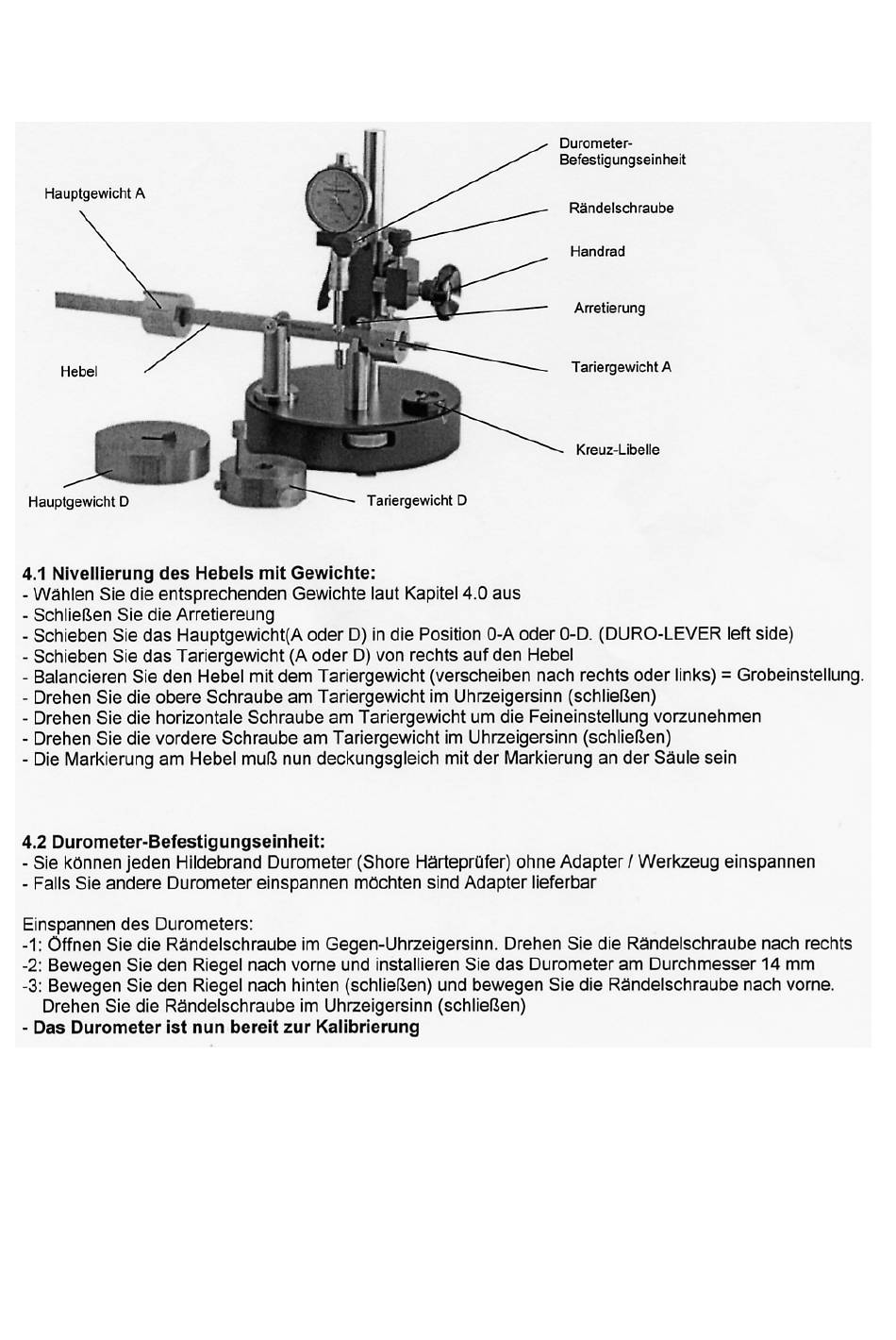

IMP-Ingenieurgesellschaft RC-1 Betriebsanleitung Seite 3

Hauptgewicht A
Hebel
Hauptgewicht D
4.1 Nivellierung des Hebels mit Gewichte:
- Wählen Sie die entsprechenden Gewichte laut Kapitel 4.0 aus
- Schließen Sie die Arretiereung
- Schieben Sie das Hauptgewicht(AOderD) in die Position 0-A Oder0-D. (DURO-LEVER left side)
- Schieben Sie das Tariergewicht (A Oder D) von rechts auf den Hebel
- Balancieren Sie den Hebel mit dem Tariergewicht (verscheiben nach rechts Oder links) = Grobeinstellung.
- Drehen Sie die obere Schraube am Tariergewicht im Uhrzeigersinn (schließen)
- Drehen Sie die horizontale Schraube am Tariergewicht um die Feineinstellung vorzunehmen
- Drehen Sie die vordere Schraube am Tariergewicht im Uhrzeigersinn (schließen)
- Die Markierung am Hebel muß nun deckungsgleich mit der Markierung an der Säule sein
4.2 Durometer-Befestigungseinheit:
- Sie können jeden Hildebrand Durometer (Shore Härteprüfer) ohne Adapter / Werkzeug einspannen
- Falls Sie andere Durometer einspannen möchten sind Adapter lieferbar
Einspannen des Durometers:
-1: Öffnen Sie die Rändelschraube im Gegen-Uhrzeigersinn.Drehen Sie die Rändelschraube nach rechts
-2: Bewegen Sie den Riegel nach vorne und installieren Sie das Durometer am Durchmesser 14 mm
-3: Bewegen Sie den Riegel nach hinten (schließen) und bewegen Sie die Rändelschraube nach vorne.
Drehen Sie die Rändelschraube im Uhrzeigersinn (schließen)
- Das Durometer ist nun bereit zur Kalibrierung
Tariergewicht D
Durometer-
Befestigungseinheit
Rändelschraube
Handrad
Arretierung
Tariergewicht A
Kreuz-Libelle
