HELLWEG 204953 Montageanleitung
Terrassenüberdachung mit schiebefunktion
Quicklinks
Verwandte Anleitungen für HELLWEG 204953
Inhaltszusammenfassung für HELLWEG 204953

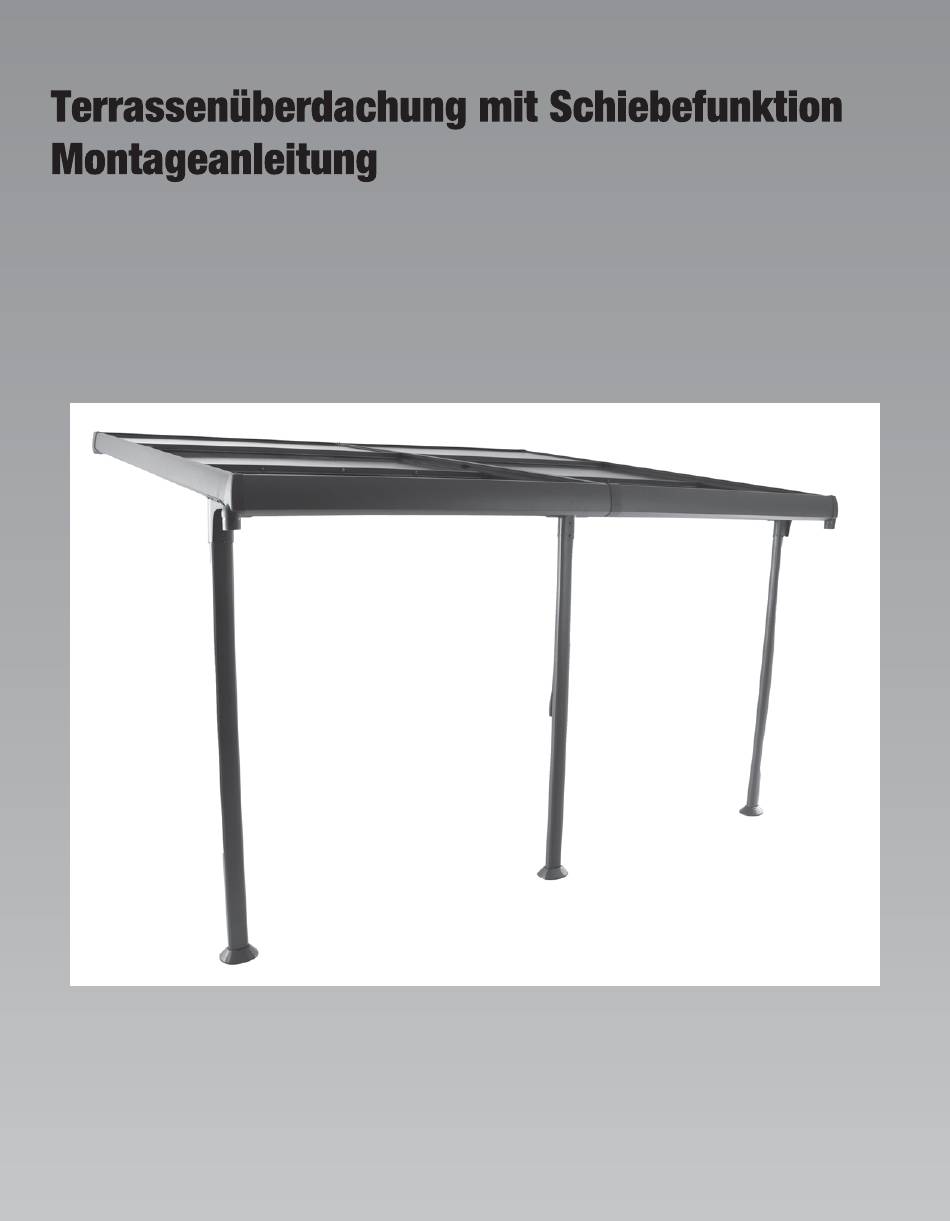

- Seite 1 Terrassenüberdachung mit Schiebefunktion Montageanleitung...
- Seite 2 Liebe Kundin, lieber Kunde! Herzlichen Glückwunsch zum Kauf dieses Qualitätsproduktes. Dieses Produkt entspricht europäischen und nationalen Anforderungen. Um diese Anforderungen zu erhalten und die Konformität zu gewährleisten, bitten wir Sie, sich an diese Anweisung zu halten. Sie beinhaltet wichtige Information bzgl. der Bedienung und Benutzung dieses Produktes. Bitte bewahren Sie diese Anweisung zur späteren Verwendung auf.
- Seite 3 Vor der Montage 1. Achten Sie bei der Montage auf Ihren persönlichen Schutz. 2. Vergewissern Sie sich, dass alle erforderlichen Teile im Lieferumfang enthalten Sind. Nehmen Sie hierfür die enthaltene Teileliste zur Hand. Während der Kontrolle Wird empfohlen die Teile strukturiert aufzulegen, da dies die Montagezeit verkürzt.
- Seite 4 Teileliste Menge Abbildung Teil...
- Seite 5 67+2 10+1 M6x15 M6x72 12+1 M6x60 €)zzzn M5x35 Ø8,8x20xM6x12 Ø8,8xM6x39...
- Seite 6 Schritt Stecken Sie die Abdeckung (M) auf den Pfosten (A1). Danach verbinden Sie die Pfosten (A1) mit den Standfüßen (N) und fixieren Sie diese mit den Schrauben (AA). Schritt Verbinden Sie die beiden Streben (B) mit der mittleren Pfostenhalterung (F3) und setzen Sie an den Enden die Eck-Pfostenhalterung (Fl + F2) ein.
- Seite 7 Schritt Stecken Sie die Pfosten (A1) in die Pfostenhalterungen (Fl + F2 + F3) ein. Schritt Verbinden Sie die Abdeckungen mit den Pfostenhalterungen wie folgt. Bauteil 02 + QI für Pfostenhalterung Bauteil 01 + Q2 für Pfostenhalterung Bauteil PI + P2 für Pfostenhalterung Fixieren Sie die Verbindungen mit den Schrauben und Muttern...
- Seite 8 Schritt Verbinden Sie die Wandschienen (E) mit dem Verbindungsstück (R) und fixieren Sie die Verbindung mit den Schrauben Schritt Ø10 Markieren Sie die Bohrlöcher für die Montage der Wandschiene. Die Bohrlöcher müssen sich in einer Höhe von 296 cm befinden und einen Abstand von 40 cm.
- Seite 9 Schritt Fixieren Sie die Wandschiene (E) mit dem Wand- und Bodenanker (EE) an der Wand. Schritt Stellen Sie das Gerüst aus Pfosten (A1) und Streben (B) parallel zur Wand mit einem Abstand von 304 cm auf. Während die Dachstrebe (02) in die Wandschiene (E) eingesetzt wird, liegt sie auf dem Gerüst oben auf. Fixieren Sie die Verbindung zwischen der Dachstrebe (C2) und der Abdeckung der Pfostenhalterung (02) mit den Schrauben (AA).
- Seite 10 Schritt Gehen Sie bei der Dachstrebe (CI) gleich vor wie bei der Montage der Dachstrebe (C2) Schritt Verbinden Sie die Bauteile (TI + T2 + T3) mit dem Mittelbalken (C3) und fixieren Sie die Verbindung mit den Schrau ben (AA)
- Seite 11 Schritt Wie bei den seitlichen Dachstreben setzen Sie den Mittelbalken (C3) in die Wandschiene (E) ein und legen ihn auf auf den Balken (B) oben auf. Bei dem Fixieren der Verbindung gehen Sie wie folgt vor. 1. Fixieren Sie den Mittelbalken mit den Schrauben und Beilagscheiben (AA + J) mit den Streben (B) 2.
- Seite 12 Schritt Bringen Sie die Magnethalterungen (W) an den Doppelstegplatten (V3) an und fixieren Sie diese mit den Schrau- ben (AA). Achten Sie dabei darauf, dass die Magnethalterungen richtig ausgerichtet Sind. Schritt Führen Sie die Doppelstegplatte (VI) in die Führungsschienen der Dachstreben (CI + C2) und des Mittelbalkens (C3) ein.
- Seite 13 Schritt Cl&C2 Für das Fixieren der Doppelstegplatten gehen Sie wie folgt vor. 1. Bringen Sie die Stopper (X2) an den Dachstreben (Cl + C2) an und fixieren Sie diese mit den Schrauben (II) - siehe Bild 4. 2. Bringen Sie den Stopper (X1) am Mittelbalken (C3) an und fixieren Sie diese mit den Schrauben (JJ + KK) - siehe Bild 4. 3.
- Seite 14 Schritt Cl&C2 Beim Fixieren der Doppelstegplatten gehen Sie vor wie in Schritt 15, wobei der Punkt der zusätzlichen Verriegelung nicht notwendig ist. Schritt push Führen Sie die Doppelstegplatte (V3) in die Führungsschienen der Dachstreben (Cl + 02) und des Mittelbalkens (C3) ein. Achten Sie darauf, dass die Doppelstegplatte in die unterste der drei Laufschienen eingeschoben wird.
- Seite 15 Schritt Verbinden Sie die beiden Vorderbalken (Dl + D2) mit dem Mittelstück (l). Fixieren Sie die Verbindung mit den Schrauben (AA). Schritt Setzen Sie den Vorderbalken (Dl + D2) auf die Dachstreben (Cl + C2) und den Mittelbalken (C3). Fixieren Sie den Vorderbalken wie folgt I .
- Seite 16 Schritt Bringen Sie die Halterung für die Schiebe-/Zugstange (Y) am Bauteil (P I) an und fixieren Sie diese mit den Schrauben (AA). Danach können Sie die Schiebe-/Zugstange (Z) in die Halterung einhängen. Hinweis:Wenn Sie das Dach öffnen wollen, setzen Sie die Schiebe-/Zugstangein die dafür vorgeseheneÖffnung in der Doppelstegplatte und ziehen bzw.
- Seite 17 Schritt Bohr en Sie 6 Bohrlöch mit e inem Durchmess von 10 mm und e iner Tiefe von 8 0 mm inden B oden. Fixieren dieStandfüße (N) mitdenWand- u ndBodenankern (EE) a mBoden.
- Seite 18 Art.-Nr. 204953 Hergestellt für: HELLWEG - Ihr Baufreund Einkaufsgesellschaft m.b.H Neubauzeile A-4030 Linz...
