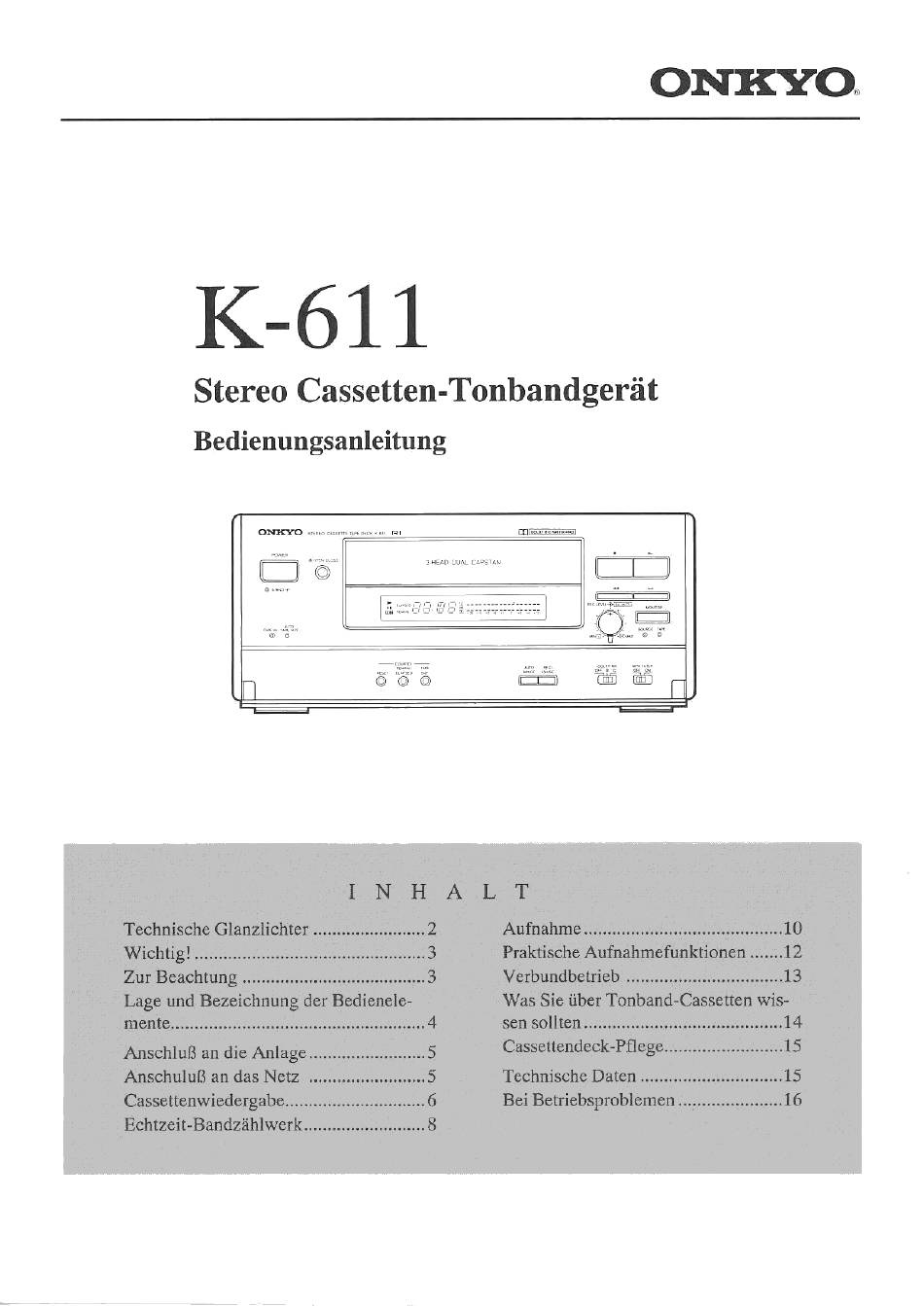

Seite 1: Inhaltsverzeichnis
ONKYO 1<-611 Stereo Cassetten-Tonbandgerät Bedienungsanleitung 3HEAO COAL Technische Glanzlichter ..Aufnahme ........Praktische Aufnahmefunktionen ..12 Wichtig! Verbundbetrieb ..„......13 Zur Beachtung ..Was Sie über Tonband-Cassetten wis- Lage und Bezeichnung der Bedienele- sen sollten ..Cassettendeck-Pflege... .
Seite 2: Wir Beglückwünschen
Wir beglückwünschen Erwerb Cassettendecks ONKYO K-611. Bitte lesenSiedieseBedienungsanleitung sorgfältigdurch,bevor Siedie Anschlüssevornehmenund dasGerätin Betrieb nehmen. DieAnleitungen h elfen, d as Leistungsvermögen unddiepotentielle K langqualität dieses G erätes v oll auszuschöpfen. FüretwaigeZweifelsfälleWirdempfohlen, dieseBedienungsanleitung sorgfältigaufzubewahren, damitSiejederzeitdarinnachschlagen können. Technische Die Dolby-Rauschunterdrückung und HX Pro-Dynamik- erweiterungwurdeunterLizenz der Dolby Laboratories Licensing Corporation hergestellt.
Seite 3: Wichtig
Die Aufnahme von urheberrechtlich geschütztem Tonmaterial für Bescheinigung des Importeurs andere als private Venvendung ist nur mit Billigung des Urheber- Hiermit Wird bescheinigt, daß das Cassetten-Tonbandgerät rechtsinhabers statthaft. Model No. K-611 in Übereinstimmungmit den Bestimmungen der EG-Richtlinie 87/308 und VDE 0875/0871 funk- Aufstellung Übermäßige T emperaturen k önnen zuernsthaften...
Seite 4: Lage Und Bezeichnung
Lage und Bezeichnung Bedienelemente Wenn dasDisplay mit einemSchutzfilm versehen ist, der das Ablesen ershwert, diesen bitte abziehen. 5 BALANCE Näheres zu den einzelnen Bedienelementen 6 REC LEVEL finden Sie auf den in eckigen 34 OPEN/CLOSE Klammern [ ] angegebenenSeiten. 2 POWER 1 STAND-BY Frontplatte I Bereitschaftsanzeige ( STAND-BY)
Seite 5: Anschluß An Die Anlage
Anschluß an die Anlage • Das Netzkabel erst an die Steckdoseanschließen,nachdem alle Anschlüssevorgenommen wurden. BeidenBuchsenpaaren dientjeweils dieuntereBuchse (R)für denrechten unddieobereBuchse (L) für denlinkenStereokanal. Bitte beachtenSie auch die diesbezüglichenAngaben in der BedienungsanleitungdesVerstärkers. Anschluß an den Verstärker Die LINE IN-Buchsen des Cassettendecks mit den TAPE REC-Buchsen und die...
Seite 6: Cassettenwiedergabe
Cassettenwiedergabe Abspielen einer Cassette (D Das Cassettenfach öfTnen. @ Die Cassette einsetzen. OPEN,' C•eosE Die Cassette tuit dem freiliegenden Band nach unten und der abzuspielen- den Cassettenseite nach außen gerichtet einsetzen. O Das Cassettenfach schließen. @ Den Dolby-NR-SchaIter korrekt einstellen. Den Schaller auf "B"...
Seite 7 Schnelles Vor- und Rückspulen Überzeugen S iesichvor demDrückender Umspultasten, daß das Laufwerk auf Stop geschaltet ist. Zum schnellen Zurückspulen Taste drücken. Zum schnellen Vorspulen Taste drücken. e Zum Stoppen des Umspulens dient in beiden Fällen Taste. Vorgriff zum nächsten Titel Diese Sprungfunktion arbeitet nur bei laufender Wiedergabc.
Seite 8: Echtzeit-Bandzählwerk
Echtzeit-BandzähIwerk Ermittlung der abgelaufenen Spiel- zeit (ELAPSED) Die vorgesehne Cassette einsetzen. Die Bandlänge (Laufzeit) der neuen Cassette einstellen. Mit jedem Tastendruck schaltet sich die TAPE SIZE-Anzeige in der Reihen- folge C46, C50, C54, C60, C64, C70, C74, C90, CIOO, C120 und zurück auf C46 weiter.
Seite 9 Ermittlung der restlichen Spielzeit (REMAIN) Die vorgesehne Cassette einsetzen. Das Echtzeit-Bandzählwerk " REMAIN " -Anzeige (Restspielzeit) schalten. Die Bandlänge der neuen Cassette einstellen. Die Wiedergabe Oder Aufnahme star- REMAIN,' ELAPSED ten. 1m Bandzählwerk blinkl zunächst einige Sekunden lang die Bandlänge, bevor dann die bis Bandcnde...
Seite 10: Aufnahme
Aufnahme Wenn die Aufnahme nach Ausführung der Schritte unter Aufnahme " nicht startet: e Überprüfen,0b die Cassette löschgeschützt i st (eineOderbeideLöschschutzlamellen ausgebrochen) • Überprüfen, 0b dasCassettendeck korrekt andenVerstärkerund die anderen BausteinederAnlageangeschlossen ist. Aufnahme ÜberzeugenSiesich, daßderVerstärker korrekt auf Aufnahmebetrieb eingestellt ist (siehe Bedienungsanleitung des Verstärkers).
Seite 11 Anti-Sättigungsschaltung, über die starke Pegel Synchronisierung mit CD-Spieler bei der Aufnahme etwas zurückgenommen und bei der Wiedergabe Wenn das K-611 an einen CD-Spieler mit RI -Zeichen angeschlos- wieder um den gleichen Betrag angehobenwerden. Dadurch erzielt maneinehölpere Ü bersteuerungsfestigkeit, sodaßauchnochsolche...
Seite 12: Praktische Aufnahmefunktionen
Praktische Aufnahmefunktionen MONITOR Automatisches Aufnehmen Leerstellen @ Die REC/PAUSE-Taste drücken unci die Aufnahme mit der >Starttaste star- ELAPSED ten. @ Die AUTO SPACE-Taste drücken, sobald eine Leerstelle gewünscht wird. Das Gerät fügt daraufhin automatisch eine circa 5 Sekunden lange Leerstelle Während der Leerstellenaufnahme blinkt die...
Seite 13: Verbundbetrieb
Verbundbetrieb Bei korrekter Anschlußweise kann das K-611 auch über die Fernbedienung eines anderen Onkyo-Bausteins mit dem R I -Zeichen bedient werden. Für Fernbedienung Die obere und untere Fernbedienungs- buchse haben die gleiche Funktion. Tuner Für Systemfernbedienung ist diese Buchse über das Fernbedienungskabel mit einer...
Seite 14: Was Sie Über Tonband-Cassetten Sollten
über Tonband-Cassetten wissen sollten Vor dem Einsetzen einer Cassette prüfen, 0b diese sich in einwandfreiem Zustand befindet. Löschschutzeinlässe Tonband-Cassetten weisen auf dem Rücken sogenannte "Löschschutzeinlässe" auf, die mit Lamel- len versehen Sind. Um eine Aufnahme vor ver- sehentlichem Neubespielen zu schützen, genügt es, die entsprechende Lamelle auszubrechen (Cassettendeck läßt sich...
Seite 15: Cassettendeck-Pflege
Technische Daten Cassettendeck- Pflege Vierspur-/ZweikanaI-Stereo System: Löschprinzip: HF-Löschung Bandgeschwindigkeit: 4,8 cm/Sek. (DIN) Gleichlaufschwan- (WRMS) kungen: Frequenzgang: Normal: 20 Hz—17 Aufsprech/ dB von 30 Hz —16 kHz) Wiedergabekopf High: 20 Hz—18 kHz Löschkopf dB von 30 Hz—17 kHz) Metal: 20 Hz—19 Tonwelle dB von 30 Hz—18 kHz) Geräuschspannungs-...
Seite 16: Bei Betriebsproblemen
Bei Betriebsproblemen Bei nichterwartungsgemäß arbeitendem Gerätüberprüfen S iebittezunächst, 0bsichdasProblem anhand dernachstehenden Tabelle abstellenläßt. Sollte dies nicht möglich sein,wendenSiesich bitte aneinenvon Onkyo autorisiertenKundendienst. e Quietschgeräusche, Aussetzer Kein Strom Ursache: Tonköpfe, Tonwelle OderAndruckrolle Ursache: Netzstecker nicht richtig angeschlossen verschmutzt Maßnahme:Säubern (siehe S. 15) Maßnahme: Fest in die Steckdose schieben...
