Double-Alpha Academy EDGE SHOT TIMER Bedienungsanleitung
Inhaltszusammenfassung für Double-Alpha Academy EDGE SHOT TIMER

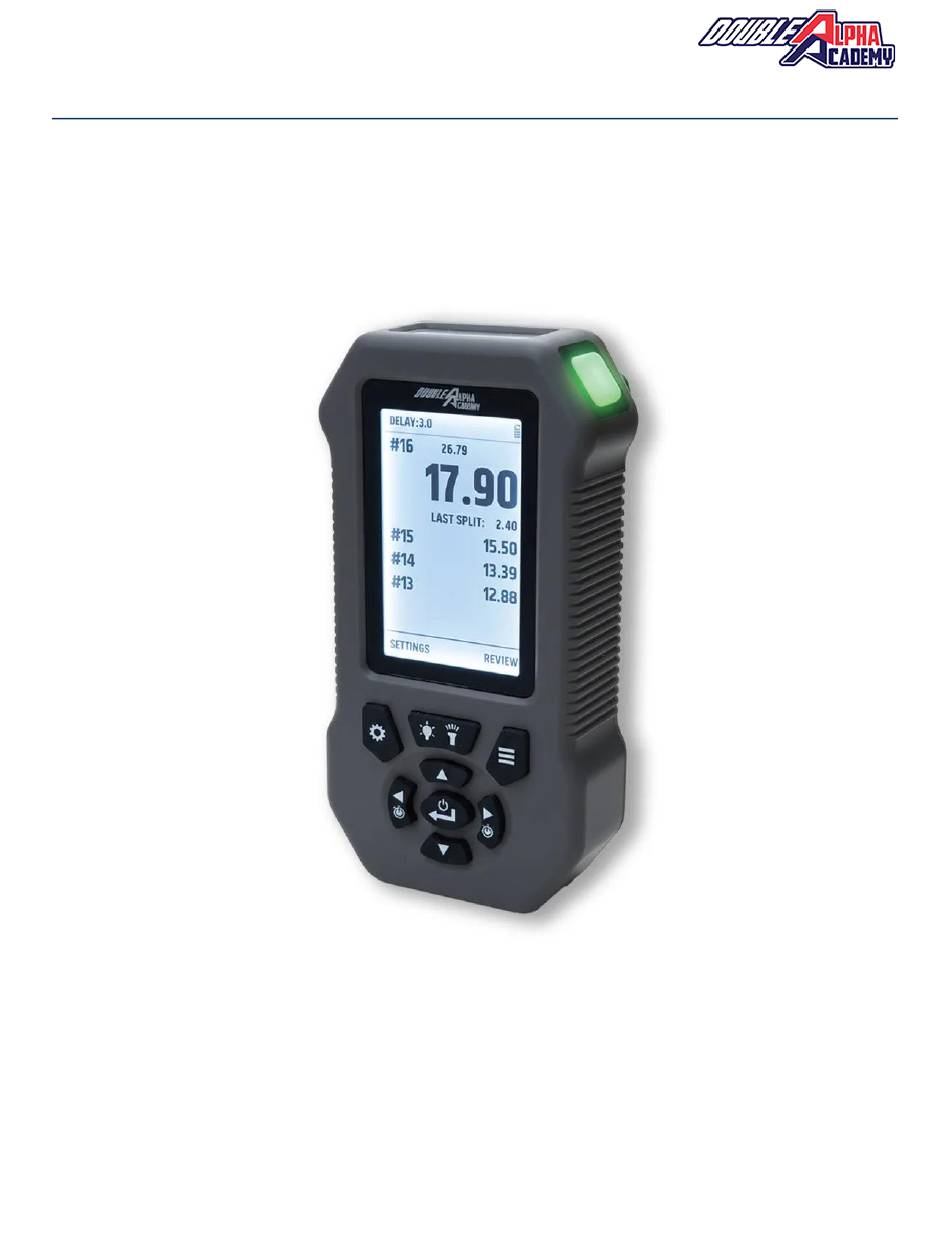

- Seite 1 DOUBLE-ALPHA EDGE SHOT TIMER Bedienungsanleitung V1.0 Jan 2026...
- Seite 2 INHALT Einleitung3 Teil A – Schnellstart5 Teil B – Grundbedienung & Tastenbelegung6 Tastenübersicht6 Run-Screen-Anzeige7 Start eines Runs8 Beenden eines Runs8 Verhalten der MUTE-Taste8 Strings, Schüsse und Split-Zeiten anzeigen8 Gesamte String-Daten prüfen8 Navigation im Review-Modus9 Teil C – Systemtools und Einstellungen9 1.
- Seite 3 Einleitung Allgemein Der DAA EDGE Shot Timer ist ein moderner, professioneller Schuss-Timer für Schützen aller Leistungsstufen. Er eignet sich gleichermaßen für das eigene Training, strukturierte Trainingseinheiten, den Vereinsbetrieb sowie für den vollständigen Match-Betrieb durch Range Officer (RO). Entwickelt durch umfangreiche Praxistests auf dem Schießstand, konzentriert sich der EDGE auf drei Kernprinzipien: Genauigkeit, einfache Bedienung und Zuverlässigkeit.
- Seite 4 Batterieinformationen Die Batterielaufzeit hängt von mehreren Faktoren ab, unter anderem von Buzzer-Lautstärke, Hintergrundbeleuchtung und Taschenlampennutzung, Wireless-BT-Aktivität, Temperatur und der gesamten Betriebszeit. Um einen Ausfall während kritischer Nutzung zu vermeiden, empfehlen wir, die Batterien vor jedem größeren Event zu ersetzen. Ein Vorteil austauschbarer Batterien ist, dass Sie sie schnell wechseln und sofort weiterarbeiten können –...
- Seite 5 Teil A – Schnellstart Schnellstart 1. 2 × CR123A-Batterien in das Batteriefach einsetzen (siehe Abbildung unten). 2. Mittlere Taste 2 Sekunden gedrückt halten, um das Gerät einzuschalten. Nach dem Startbildschirm erscheint der Run Screen. 3. Bei Bedarf SETTINGS drücken, um die Startverzögerung (Delay) und Mikrofonempflindlichkeit (MIC SENSITIVITY) anzupassen.
- Seite 6 Teil B – Grundbedienung & Tastenbelegung Tastenübersicht • Hinweis: Die beiden oberen Tasten können im Menü vertauscht werden. • Oben rechts: START (Standard) • Oben links: MUTE – deaktiviert die Schusserkennung (Mikrofoneingang) • Vordere linke Taste (Zahnrad-Symbol): öffnet das Einstellungs-Menü (SETTINGS) und dient in Menüs als Zurück-Taste •...
- Seite 7 Run-Screen-Anzeige Wireless-BT-Anzeige (BT) Start Delay Batteriestands-Anzeige (Startverzögerung) Laufende Uhr Anzahl der Schüsse (Total Shots) Gesamtzeit (Zeit des letzten Schusses) Liste der letzten Schüsse (fortlaufend) SETTINGS: in das REVIEW: in den Einstellungsmenü Review-Modus V1.0 Jan 2026...
- Seite 8 Start eines Durchgangs („Run“) Vom Run Screen aus START drücken. Von jedem anderen Bildschirm aus START zweimal drücken. • Der Countdown startet entsprechend der gewählten Start Verzögerung (Delay). • Beim Startsignal (Buzzer, Taschenlampe oder beides) beginnt die Schussaufzeichnung. • Während eines Runs kann durch erneutes Drücken von START sofort ein neuer Run gestartet werden. Während des Countdowns •...
- Seite 9 • Schussliste: fortlaufende Liste der erkannten Schüsse. Nach unten scrollen für bis zu 250 Schüsse. • Split-Zeiten zwischen allen Schüssen. • Gesamtzeit/letzter Schuss: Gesamtzeit des letzten erkannten Schusses im String, oben prominent angezeigt. Für jeden Schuss werden folgende Daten angezeigt: •...
- Seite 10 2. Mikrofonempfindlichkeit („MIC SENSITIVITY“) Legt fest, wie empfindlich das Mikrofon auf Schussgeräusche reagiert, um eine zuverlässige Schusserkennung in unterschiedlichen Umgebungen zu gewährleisten. So verwenden Sie es SETTINGS → MIC SENSITIVITY auswählen und eine Stufe von MIN bis MAX (16 Stufen) wählen. •...
- Seite 11 6. Start Signal: Buzzer und Lampe Legt fest, wie das Startsignal ausgegeben wird – akustisch, visuell oder beides. So verwenden Sie es • SETTINGS → BUZZER VOLUME: Lautstärke einstellen oder Buzzer komplett stumm schalten. • BUZZER TONE: tiefe/mittlere/hohe Tonhöhe wählen. •...
- Seite 12 9. POD Settings (Target Activation Pods) Ermöglicht das Pairing und die Steuerung von bis zu fünf DAA Target Activation Pods mit individuellen Aktivierungsverzögerungen. So verwenden Sie es • SETTINGS → PODS öffnen. • Pod einschalten. • SEARCH wählen, um verfügbare Pods zu finden. •...
- Seite 13 • RPM wird berechnet aus Gesamtzeit (erster bis letzter Schuss) geteilt durch die Anzahl der aufgezeichneten Schüsse. • Für einen neuen RPM-Test START einmal drücken. 12. Walk-Through Timer (RO-Funktion) Ein hilfreicher Walk-Through-Countdown-Timer für Range Officer (RO). Ein Warnsignal ertönt bei noch einer Minute Restzeit, gefolgt von einem eindeutigen Endsignal. So verwenden Sie es •...
- Seite 14 • Timer in wenigen Metern Abstand zum Mobilgerät halten. • PractiScore neu starten, falls Verbindungsprobleme bestehen bleiben. 14. Geräteeinstellungen BT Wireless Wireless BT aktivieren oder deaktivieren, um Energie zu sparen, wenn keine Funkfunktionen benötigt werden. Standard: BT Wireless ist nach dem Einschalten 5 Minuten aktiv. Wenn keine BT-Geräte verbunden sind, wird die Funktion zur Stromersparnis deaktiviert.
- Seite 15 FCC-Hinweis Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.
