16 Bedienungsanleitung – Energy Meter – BasicLine
7

Bedienung der M-Bus-Variante

7.1 Gerät initialisieren
Wenn das Gerät eingeschaltet wird, führt es einen Selbsttest durch.
Bildschirm
Nach dem Selbsttest zeigt der Bildschirm die Gesamtwirkenergie (kWh) an.
7.2 Tastenfunktionen
► Drücken Sie zum Wechseln des Bildschirms die Taste an der Frontplatte.
Die Anzeige wechselt zum nächsten Bildschirm.
► Halten Sie zum Aufrufen des Set-up-Modus die Taste 3 Sekunden lang
gedrückt.

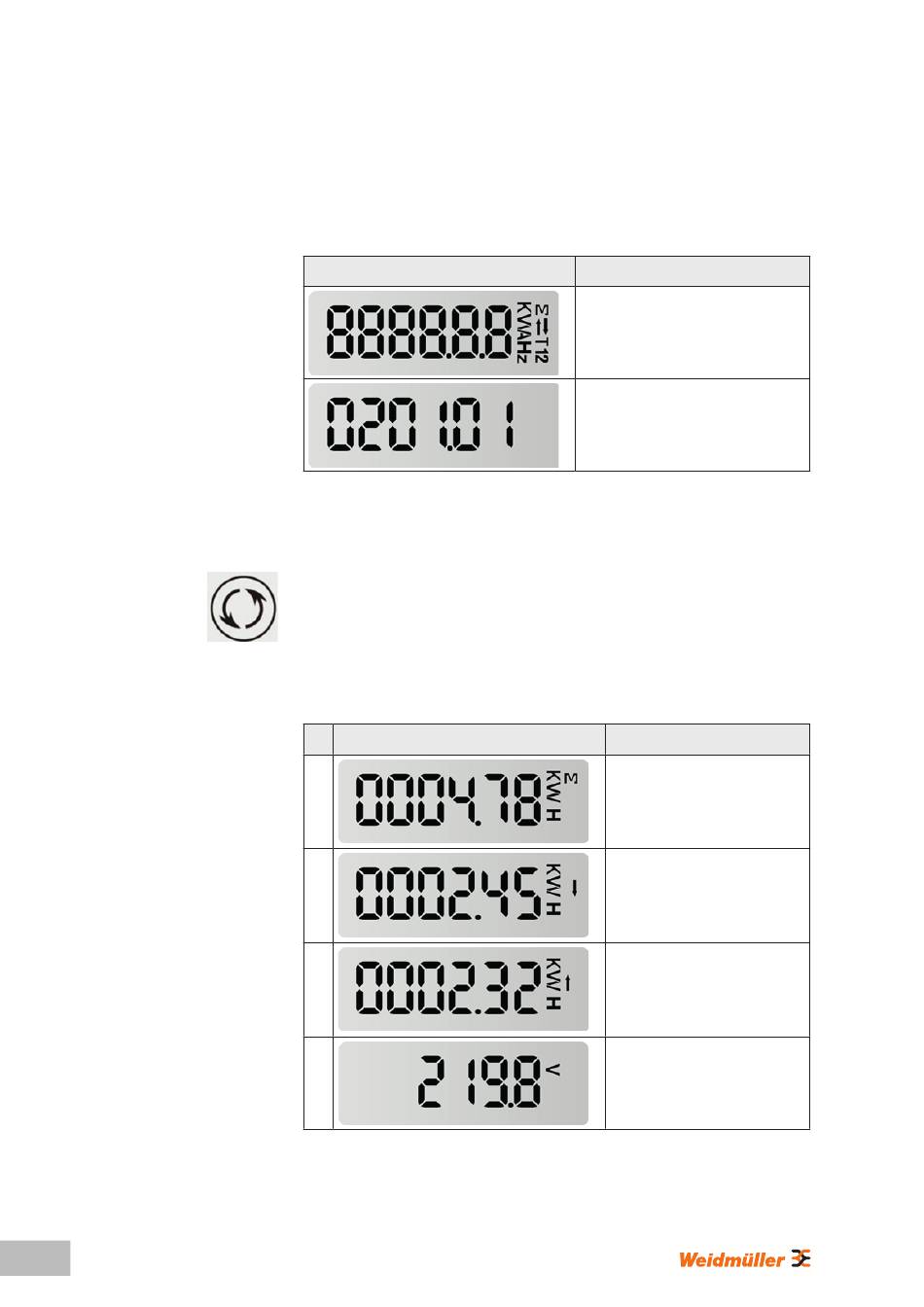

7.3 Bildschirmübersicht
Bildschirm
1
2
3
4
Beschreibung
Der Startbildschirm zeigt ein Vollbild.
Wird 3 Sekunden lang angezeigt.
Der Bildschirm zeigt die Software-Version
an.
Wird 3 Sekunden lang angezeigt.
Beschreibung
Gesamtwirkenergie (kWh)
Bildschirmformat:
0000,00 →9999,99 →10000,0
→99999,9 →0000,00
Importierte Wirkenergie (kWh)
Bildschirmformat:
0000,00 →9999,99 →10000,0
→99999,9 →0000,00
Exportierte Wirkenergie (kWh)
Bildschirmformat:
0000,00 →9999,99 →10000,0
→99999,9 →0000,00
Spannung (V)
