Crouzet Millenium MI485P Installationsanleitung
Modbus-schnittstelle
INSTALLATIONS-
ANLEITUNG
Millenium
Modbus-Schnittstelle

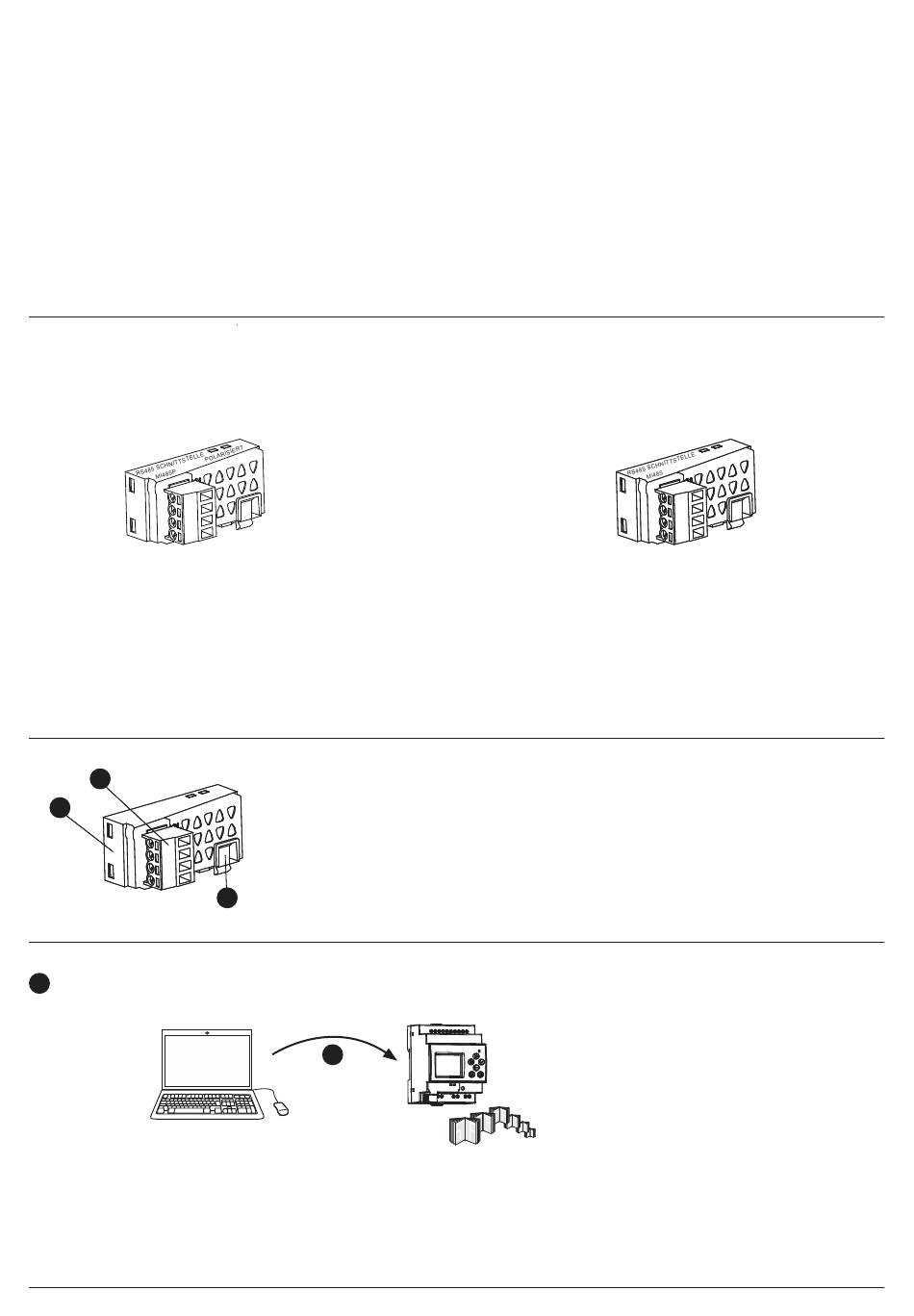

PRODUKTÜBERSICHT
1. RS485-P-Schnittstelle MI485P
3,3 VDC / 150 mA max / 0,5 W
Mit Polarisation
Kompatibilitäten: Diese RS485-P- und RS485-Schnittstellen sind mit den Millenium-Serien kompatibel.
BESCHREIBUNG
2
1
Crouzet Soft herunterladen : www.crouzet.com
1
Werkstatt-
Software
Elektrische Geräte dürfen nur von qualifiziertem Personal installiert, betrieben, gewartet und instandgehalten werden.
Crouzet übernimmt keine Verantwortung für Folgen, die sich aus der Verwendung dieses Handbuchs ergeben.
W W W . C R O U Z E T . C O M
1 - Schnittstelle
2 - Abnehmbarer Stecker
3 - Stromversorgung
3
2
Aktualisieren
2. RS485-P-Schnittstelle MI485
3,3 VDC / 150 mA max / 0,5 W
Ohne Polarisation
Installationsblatt, Datenblatt herunterladen:
https://soda.crouzet.com/
P A C 0 0 1 5 9 0 1 _ A
•
RS485-P MI485P
•
RS485 MI485
1
Inhaltszusammenfassung für Crouzet Millenium MI485P
- Seite 1 Elektrische Geräte dürfen nur von qualifiziertem Personal installiert, betrieben, gewartet und instandgehalten werden. Crouzet übernimmt keine Verantwortung für Folgen, die sich aus der Verwendung dieses Handbuchs ergeben. P A C 0 0 1 5 9 0 1 _ A...
- Seite 2 Installationsbedingungen LA N LA N < 55 °C < 70 °C < 131 °F < 158 °F Betriebsbedingungen Betriebstemperatur (-20 °C bis +55 °C) / (-4 ° F to +131 °F) Lagertemperatur (-30 °C bis +70 °C) / (-22 °F bis +158 °F) UL: Maximale Umgebungslufttemperatur bei 50 °C / 122 °F.
- Seite 3 INSTALLATION Anschluss Versorgung Versorgung S/UTP EOL: Ende der Leitung Geerdete Geräte R: 4700 Ω 3,3 V Nur auf MI485P MI485P 1nF 120 Ω (*) Verbindung zwischen EOL und B an beiden Produkten am Ende der Leitung. W W W . C R O U Z E T . C O M...
- Seite 4 BETRIEB Ohne Repeater: maximal 32 Geräte CLIENT Maximale Länge des Netzwerks: 1.000 m mit 9.600 Baud 0,2 mm (AWG24). 40 m maximale Abweichung 4.700 Ω 4.700 Ω SERVER SERVER SERVER Nr. 1 Nr. 2 Nr. 31 1. Millenium Client + Modbus-Schnittstelle 2.
- Seite 5 ADRESSIEREN DES SPEICHERS Name Adresse Rahmen Modbus RTU Adresse Funktion Daten 2 Byte CRC niedrig / CRC hoch 1 Byte 1 Byte 0 bis zu 252 Byte XWIN 0001 Rahmen Modbus ASCII XWIN 0002 Start Adresse Funktion Daten Ende 1 Zeichen 2 Zeichen 2 Zeichen 0 bis zu 2 x 252 Zeichen...
- Seite 6 VERLEGUNG DER KABEL Die Verlegung der Kabel entlang von Metallkonstruktionen, in Kabelkanälen, durch Durchführungen usw. muss entsprechend dem jeweiligen Typ erfolgen. Erdungsnetz Funktionserdung Geerdete Ausrüstung Wenn die Gefahr besteht, dass zwei entfernte Geräte fehlende Erdungspotentialgleichheit aufweisen (normalerweise ist dies bei Geräten in verschiedenen Gebäuden der Fall), muss das Netzwerk (Bus) mit Funkverbindungen, optischen Verbindungen oder Netzwerkisolatoren isoliert werden.
