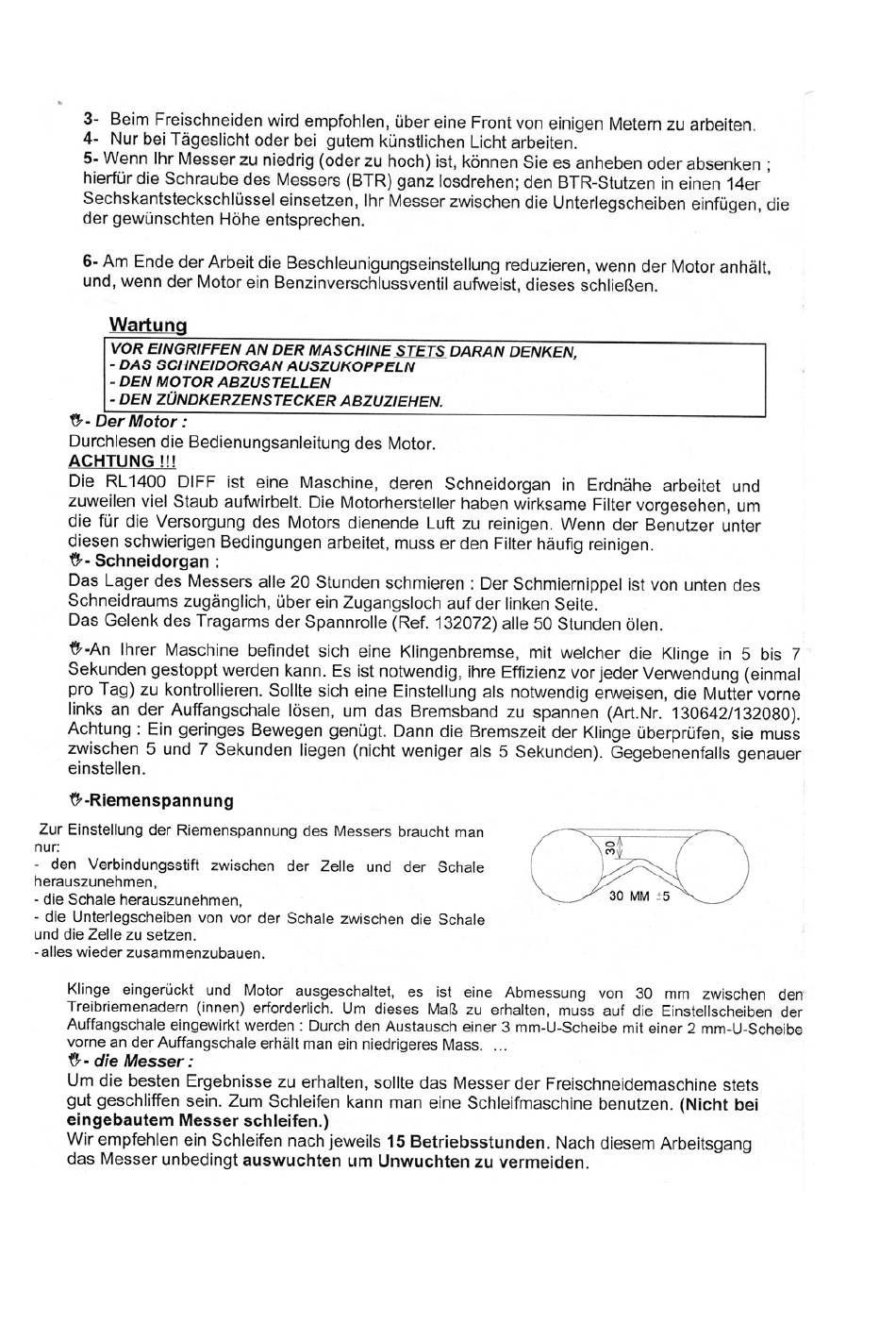

ROLEC RL 1400 DIFF Bedienungsanleitung Seite 6

3- BeimFreischneiden W irdempfohlen, ü bereineFrontvoneinigenMeternzu arbeiten.
4- Nur bei Tägeslicht Oderbei gutem künstlichen Licht arbeiten.
5-WennIhrMesser z uniedrig (Oder z u hoch)iSti k önnen Sieesanheben Oder a bsenken ;
hierfürdie Schraubedes Messers(BTR) ganz losdrehen;den BTR-Stutzenin einen 14er
Sechskantsteckschlüsse l
der gewünschten Höhe entsprechen.
6- AmEndederArbeitdie Beschleunigungseinstellung
und, wenn der Motor ein Benzinverschlussventil aufweist, dieses schließen.
Wartung
VOREINGRIFFEN AN DERMASCHINE
- DAS SCHNEIDORGAN
- DEN MOTOR
- DEN ZÜNDKERZENSTECKER
O- Der Motor :
Durchlesen die Bedienungsanleitung des Motor.
ACHTUNG
Die RL1400 DIFF ist eine Maschine, deren Schneidorgan in Erdnähe arbeitet und
zuweilen viel Staubaufwirbelt.DieMotorhersteller habenwirksameFiltervorgesehen, u m
die für die Versorgung des Motors dienende Luft zu reinigen. Wenn der Benutzer unter
diesenschwierigen Bedingungen arbeitet,musser denFilterhäufigreinigen.
Schneidorgan
DasLagerdes Messersalle 20 Stundenschmieren : DerSchmiernippel ist von untendes
Schneidraumszugänglich,über ein Zugangslochauf der linken Seite.
DasGelenkdesTragarmsderSpannrolle (Ref.132072)alle50 Stundenölen.
O-An Ihrer Maschine befindetsich eine Klingenbremse, mit welcherdie Klingein 5 bis 7
Sekunden g estoppt w erden kann.Esist notwendig, ihreEffizienz v orjederVenuendung (einmal
pro Tag) zu kontrollieren.Sollte sich eine Einstellungals notwendigetweisen, die Mutter vorne
linksan der Auffangschale l ösen,um das Bremsband z u spannen (Art.Nr.130642/132080).
Achtung: EingeringesBewegen genügt.Danndie Bremszeit d er Klingeüberprüfen, s ie muss
zwischen5 und 7 Sekundenliegen(nichtwenigerals 5 Sekunden). G egebenenfalls g enauer
einstellen.
O-Riemenspannung
Zur Einstellung der Riemenspannung des Messers braucht man
nur:
- den Verbindungsstift
herauszunehmen,
- die Schale herauszunehmen,
- die Unterlegscheiben von vor der Schale zwischen die Schale
und die Zelle zu setzen.
- alles wieder zusammenzubauen.
Klinge eingerückt und Motor ausgeschaltet, es ist eine Abmessung von 30 mm zwischen den
Treibriemenadern (innen) erforderlich. IJm dieses Maß zu erhalten, muss auf die Einstellscheiben der
Auffangschale eingewirkt werden : Durch den Austausch einer 3 mm-IJ-Scheibe mit einer 2 mm-U-Scheibe
vome an der Auffangschale erhält man ein niedrigeres Mass.
O- die Messer :
IJm die besten Ergebnisse zu erhalten, sollte das Messer der Freischneidemaschine stets
gut geschliffensein.Zum Schleifenkannmaneine Schleifmaschine b enutzen. ( Nicht bei
eingebautem Messer schleifen.)
Wirempfehlen e inSchleifen nach jeweils15Betriebsstunden. Nachdiesem Arbeitsgang
das Messer unbedingt auswuchten
einsetzen, IhrMesser z wischen dieUnterlegscheiben
AUSZUKOPPELN
ABZUSTELLEN
ABZUZIEHEN.
:
zwischen der Zelle und der Schale
um Unwuchten
reduzieren, w ennder Motoranhält,
DARANDENKEN,
30
zu vermeiden.
einfügen, die
MM $5
