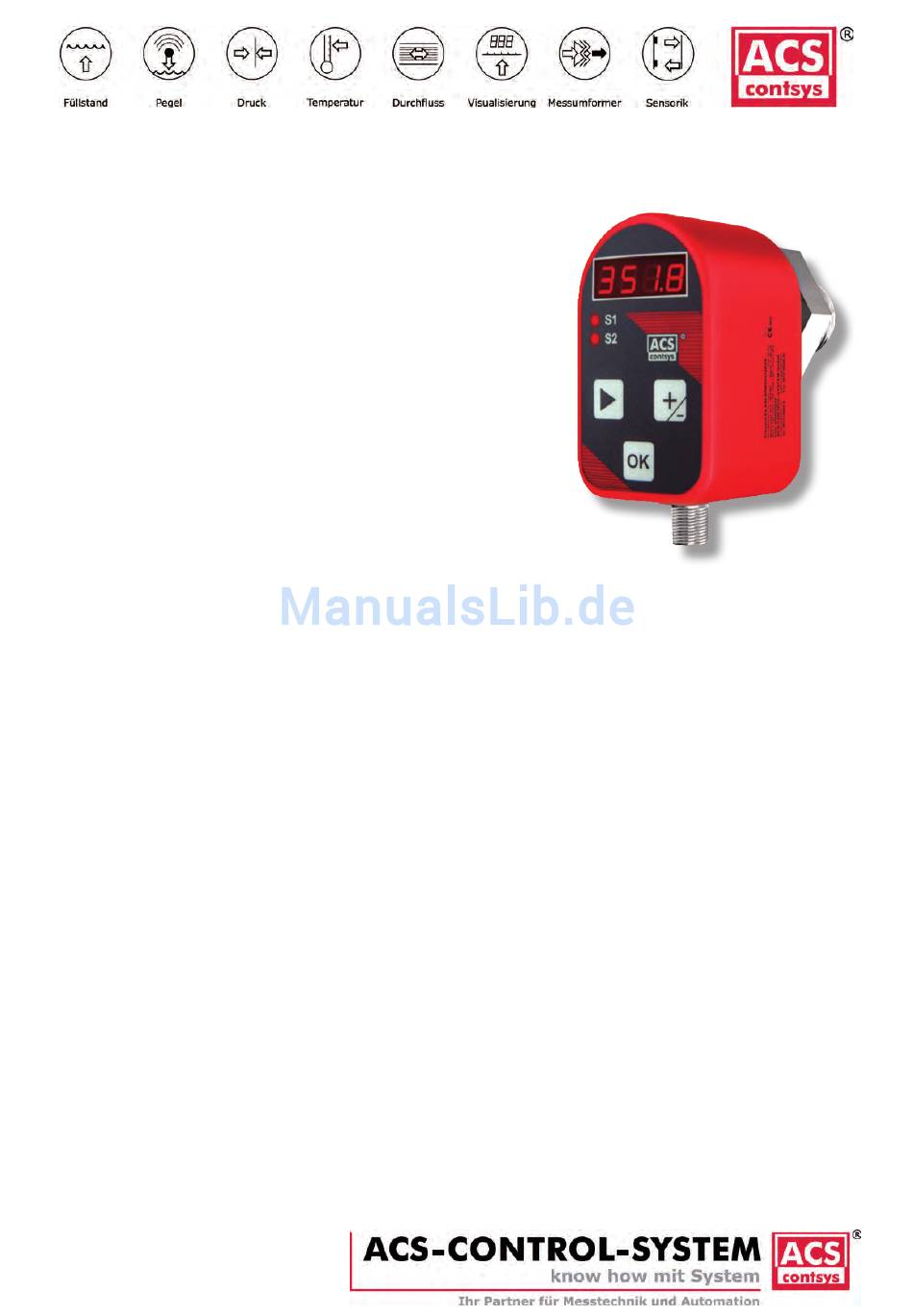

Precont S10
Drucktransmitter
Messung von Absolut- und Relativdruck
in Gasen, Dämpfen, Flüssigkeiten und Stäuben
Technische Anleitung
01.15
Hauptmerkmale
Fein abgestufte Druckmessung
Messbereiche von -1 bis 60bar, relativ
•
Messbereiche von 0 bis 60bar, absolut
•
•
Messpannen von 0,1 bis 60bar
Keramische Membrane für verschiedenste Anwendungen
Prozesstemperaturbereich von –40°C bis +125°C
ATEX II 1/2 G Ex ia IIC T4 Ga/Gb
ATEX II 1/2 D Ex ia IIIC T60°C/T102°C Da/Db
Zugelassen zur Verwendung in explosionsgefährdeten
Bereichen
Hohe Genauigkeit ≤ 0,05% - Xcellence / ≤ 0,1% / ≤ 0,2%
Integrierte Auswerteelektronik
2-Leiter mit Stromsignal 4...20mA
•
•
3-Leiter mit Spannungssignal 0...10V
2x PNP Schaltausgang
•
LED-Display für beste Ablesbarkeit
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für ACS Precont S10
- Seite 1 Precont S10 Drucktransmitter Messung von Absolut- und Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben Technische Anleitung 01.15 Hauptmerkmale Fein abgestufte Druckmessung Messbereiche von -1 bis 60bar, relativ • Messbereiche von 0 bis 60bar, absolut • • Messpannen von 0,1 bis 60bar Keramische Membrane für verschiedenste Anwendungen...
- Seite 2 Sollten Fragen auftreten, die durch aufgeführte Informationen nicht beantwortet werden, wenden Sie sich bitte an unser Techniker-Team in Eggenfelden Tel: +49 8721/ 9668-0 oder info@acs-controlsystem.de Alle Rechte vorbehalten ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 3: Inhaltsverzeichnis
Bestellschlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 4: Anwendung
Der Messwert kann in ein kontinuierliches Stromsignal 4...20mA bzw. Spannungssignal 0...10V umgeformt oder mittels zwei PNP-Schaltausgänge auf Über- oder Unterschreitung von Grenzwerten überwacht werden. Der Schaltzustand der PNP-Schaltausgänge wird durch je eine LED signalisiert. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 5: Sicherheitshinweise
Eine bestimmungswidrige Verwendung, ein Nichtbeachten dieser Anleitung, der Einsatz von ungenügend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 6: Besondere Sicherheitshinweise
Sicherheitsmaßnahmen hin, die bezüglich der Gefahr elektrostatischer Aufladungen im Betrieb und insbesondere bei Wartungsarbeiten anzuwenden sind: Reibung vermeiden • Nicht trocken reinigen • Nicht in pneumatischen Förderstrom montieren • ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 7: Montage
Vermeiden sie die Beschädigung oder Verschmutzung des Druckausgleichsystems. Die Behinderung des Luftdruckausgleiches kann zu fehlerhaften Messergebnissen führen Das Filterelement des Druckausgleichsystems befindet sich bei der Variante: Stecker M12 Gehäuseboden Kabelabgang Gehäuseboden Klemmraum Gehäuseseitenwandung ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 8: Elektrischer Anschluss
Maximalwert, bei dem noch eine korrekte Funktion möglich ist. Dieser Widerstand lässt sich mit folgender Gleichung ermitteln: = (U ) / 22mA Lmax Smin >> maximaler Lastwiderstand Lmax >> anliegende Versorgungsspannung >> minimale Versorgungsspannung Smin ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 9 Lastwiderstandkennlinie Elektronik - Ausgang Typ A/B Elektronik - Ausgang Typ C/D ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 10: Schaltausgang
Im aktivierten Schaltzustand steht am Ausgang ein positives Signal nahe der Versorgungsspannung Bei deaktivem Schaltzustand und bei Versorgungsspannungsausfall sperrt der Halbleiterschalter. Der PNP-Schaltausgang ist strombegrenzt auf 0,2...0,25 A und ist überlast- und kurzschlussfest. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 11: Anschlussschema
Stecker M12 Aderfarben Standardanschlusskabel M12: BN = braun, BU = blau Das Anschlusskabel ist im Lieferumfang nicht enthalten. Kabelabgang Aderfarben Kabel: BN = braun, WH = weiß Klemmraum ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 12 BN = braun, WH = weiß, BU = blau, BK = schwarz Das Anschlusskabel ist im Lieferumfang nicht enthalten. Kabelabgang Aderfarben Kabel: BN = braun, WH = weiß, YE = gelb, GN = grün ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 13 Klemmraum Anschlussbeispiel Ex-Ausführung A – Eigensicheres Betriebsmittel / Messumformer B – Zugehöriges Betriebsmittel / Trennverstärker aktiv / Messumformerspeisung C/D – Zugehöriges Betriebsmittel / (Namur-) Schaltverstärker ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 14 BN = braun, GY = grau, WH = weiß Klemmraum Anschlussbeispiel Ex-Ausführung A – Eigensicheres Betriebsmittel / Messumformer B – Zugehöriges Betriebsmittel / Trennverstärker aktiv / Messumformerspeisung C – Zugehöriges Betriebsmittel / Trennverstärker aktiv ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 15 BN = braun, WH = weiß, BU = blau, BK = schwarz, GY = grau Das Anschlusskabel ist im Lieferumfang nicht enthalten. Kabelabgang Aderfarben Kabel: BN = braun, WH = weiß, YE = gelb, GN = grün, GY = grau Klemmraum ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 16 A – Eigensicheres Betriebsmittel / Messumformer B – Zugehöriges Betriebsmittel / Trennverstärker aktiv / Messumformerspeisung C – Zugehöriges Betriebsmittel / Trennverstärker aktiv E/F – Zugehöriges Betriebsmittel / (Namur-) Schaltverstärker ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 17: Bedienung
E - Taste +/- Wertänderung durch + bzw. Erhöhung oder - bzw. Verringerung. Die Zählrichtung steht • anfangs immer auf + bzw. Erhöhung. Umschalten der Zählrichtung durch Taste Change. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 18: Funktionsschema
H1 - Anzeige - z.B. 4..20mA bzw. 0..10V = 0..7 (bar) H2 - Anzeige - z.B. 4..20mA bzw. 0..10V = 0..2000 (m I1 - Schaltpunkt/Hysterese S1 I2 - Schaltpunkt/Hysterese S2 J1 - Störmeldefunktion S1 ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 19: Betriebsart
Ausgangssignal unter 3,8mA bzw. auf 0V. Auf der Anzeige erscheint solange EEEE, bis die Taste OK gedrückt wird. Der Abgleich ist nochmals korrekt (Zero < Span) durchzuführen. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 20: Abgleich
Punkte allerdings auseinander liegen desto genauer ist diese anschließende Berechnung. Abgleich ohne anliegendem Signal – Trockenabgleich Beim Abgleich ohne anliegenden Signal kann der benötigte Signalnull- bzw. Signalendpunkt den jeweiligen Analogsignalendwerten 4mA/0V und 20mA/10V zugewiesen werden. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 21: Displayskalierung
Der erste Linearisierungspunkt LP1 sollte, muss aber nicht dem Displaywert Zero zugewiesen werden, da dieser Displaywert dem Ausgangssignal 4mA/0V entspricht. Der letzte Linearisierungspunkt sollte, muss aber nicht dem Displaywert Span zugewiesen werden, da dieser Displaywert dem Ausgangssignal 20mA/10V entspricht. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 22 Anzeigewert bzw. Stromwert zu verstellen, bis das Anzeigegerät den richtigen Wert anzeigt. Dieser Wert wird mit OK übernommen. Da Position D am Behälter dem Enddruck des Sensors entspricht, soll hier wieder die Werkseinstellung übernommen. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 23: Ausgang
Auf dem Signalausgang wird ohne Berücksichtigung des aktuellen Messwertes ein analoges Signal ausgegeben. Der Eingabebereich ist beschränkt, abhängig von der eingestellten Betriebsart. 3.800 – 22.00mA (4-20mA) • 0 – 11.25V (0-10V) • ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 24 Schaltreaktion, wenn das Ausgangssignal größer als 20mA/10V bzw. kleiner als 4mA/0V werden sollte. Simulation Der Schaltausgang wird ohne Berücksichtigung einer bereits bestehenden Aktivierung aktiviert bzw. deaktiviert. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 25: Menüstruktur
Beschreibung Passworteingabe für den Zugang zum Abgleichmenü codE 3009 Passworteingabe für den Zugang zum Erweiterungsmenü 2812 2611 Passworteingabe für den Zugang zum Linearisierungsmenü Abgleichmenü - Passwort 3009 Menüstruktur ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 26: Parameterübersicht
0. 0 05 Der Schaltausgang arbeitet im Arbeitsstromprinzip bzw. als Schließer – no normally open nonc Der Schaltausgang arbeitet im Ruhestromprinzip bzw. als Öffner – nc normally closed ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 27 Unterschreitung von 4mA/0V bzw. bei Überschreitung von 20mA/10V wird ein konstantes Signal von 22mA/11,25V ausgegeben. FrES Factory Reset – Rücksetzen aller Parameter auf Werkseinstellung Speichern – Verlustsicheres Speichern aller Parameter SPEi ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 28 Das analoge Ausgangsignal kann beliebig über den gesamten nutzbaren Bereich von 3,8mA bis SoUT 4. 0 0 22mA/0bis11,25 V simuliert werden. Bei Ausgangssignal 0...10V entspricht 4.00 der Spannung von 0V und 20.00 der Spannung von 10V. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 29 Linearisierungsmenü - Passwort 2611 Menüstruktur ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
- Seite 30 Druckwert zugewiesen wird. Der Einstellbereich des Anzeigewertes ist in der Displayskalierung festgelegt. In der Displayskalierung entspricht der Wert Zero dem Ausgangssignal 4mA/0V, bzw. der Wert Span dem Ausgangssignal 20mA/10V. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 31: Wartung
Eine Rücksendung ist zu unterlassen, wenn es nicht mit letzter Sicherheit möglich ist, gesundheitsgefährdende Produkte vollständig zu entfernen, weil es z. B. in Ritzen eingedrungen oder durch Kunststoff diffundiert sein kann. ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 32: Technische Daten
Sprungantwortzeit T ≤ 35ms (t = 0s / typ. ≤ 70ms) Anstiegszeit T < 700µs (R < 3kR / I > 4,5mA) Bereitschaftszeit t ≤ 1s Schaltzyklen ≥ 100.000.000 ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 33: Messgenauigkeit
≥ 1 (eingestellte Messspanne ≤ Nennmessspanne) = Spezifikation bei Nennmessspanne x TD Turn-Down TD = Nennmessspanne (FS ) / eingestellte Messspanne) Gerät um 180° gedreht, Prozessanschluss zeigt nach oben Höhere Werte bei Sondermessbereich ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 34: Prozessbedingungen
40bar 0bar [A] 0…10bar [R/A] 40bar 0bar [A] 0…16bar [R/A] 40bar 0bar [A] 0…20bar [R/A] 40bar 0bar [A] 0…40bar [R/A] 60bar 0bar [A] 0…60bar [R/A] 105bar 0bar [A] ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 35: Umgebungsbedingungen
Keramik Aluminiumoxid 99,9% Prozessanschluss Stahl 1.4404/316L oder Stahl 1.4571/316Ti Dichtungen FPM – Fluorelastomer (Viton®) CR – Chloropren-Kautschuk (Neopren®) EPDM – Ethylen-Propylen-Dienmonomer FFKM – Perfluorelastomer (Kalrez®) FFKM hd – Perfluorelastomer hochdicht ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 36: Werkstoffe - Nicht Prozessberührend
Elektrischer Anschluss Typ A – Klemmraum Kabelverschraubung PA Dichtung CR / NBR Druckausgleichselement Gehäuse PA - Polyamid Membrane ePTFE Dichtungen FPM – Fluorelastomer (Viton ® Silikon Temperaturentkoppler CrNi-Stahl ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... -
Seite 37: Maßzeichnungen
Maßzeichnungen Anschlussgehäuse Elektrischer Anschluss Typ S - Stecker M12 Werkstoff Anschlussgehäuse Typ A - PBT Werkstoff Anschlussgehäuse Typ C - CrNi-Stahl ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 38 Werkstoff Anschlussgehäuse Typ A - PBT Werkstoff Anschlussgehäuse Typ C - CrNi-Stahl Elektrischer Anschluss Typ A - Klemmraum Werkstoff Anschlussgehäuse Typ C - CrNi-Stahl / Typ D - POM ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 39: Temperaturentkoppler
Temperaturentkoppler Prozessanschluss Typ 0 - G ½“ ISO 228-1 - DIN 837-3 Typ 1 - G ¼“ ISO 228-1 - DIN 837-3 ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de... - Seite 40 Typ 4 - G ¼“ ISO 228-1 – Innengewinde Typ 6 - G ½“ ISO 228-1 - Innenbohrung 11,4mm ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
-
Seite 41: Bestellschlüssel
Xcellence - Keramik 99,9%, kapazitiv / 0,05%, Linearitätsprotokoll Messspanne ≥ 0,2 bar • Elektrischer Anschluss Stecker M12 Kabelabgang, L = 2m Klemmraum Precont Montagematerial und Anschlusskabel sind im Lieferumfang nicht enthalten . ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de...
