jablotron JB-EXT-TH-B Kurzanleitung

JB-EXT-TH-B Bus-Außenthermometer
Dieses Dokument wurde maschinell aus dem englischen Original übersetzt. Im Falle
von Unklarheiten oder Zweifeln beziehen Sie sich bitte auf die ursprüngliche
Ausführung des Dokuments. Sollten Sie auf Fehler stoßen oder weitere Fragen haben,
wenden Sie sich bitte an die technische Beratung (Kontaktinformationen finden Sie am
Ende dieses Dokuments).
Das Produkt ist eine Bus-Komponente des JABLOTRON-Systems.
Es dient zur Messung der Außentemperatur unter Verwendung eines
internen oder externen Sensors (nicht im Lieferumfang enthalten). Die
gemessenen Daten werden an MyJABLOTRON gesendet, wo sie
analysiert und zur weiteren Verwendung gespeichert werden, z.B. zur
Aktivierung eines zugewiesenen
Berichterstattung bei Überschreitung von Temperaturgrenzen oder zur
Erstellung von Diagrammen der gemessenen Temperaturen. Dieses
Produkt sollte von einem geschulten Techniker installiert werden, der
über ein gültiges, von einem autorisierten Händler ausgestelltes
Zertifikat verfügt.
Dieses Produkt ist mit den Zentralen JA-100K, JA-101K,
JA-102K, JA-103K, JA-106K, JA-107K kompatibel.
Installation
Wählen Sie den Ort der Installation entsprechend den Anforderungen
an die Temperaturmessung. Das Thermometer erkennt automatisch
den Anschluss des externen Sensors (JB-TS-PT1000). Wenn der
externe Sensor nicht angeschlossen ist, wird die Temperatur durch den
internen Sensor auf der Leiterplatte erkannt. Daher ist es notwendig,
diese Einheit z.B. vor direkter Sonneneinstrahlung zu schützen, die die
Ergebnisse verfälschen könnte. Installieren Sie den Melder nicht in der
Nähe von Quellen, die die Temperatur beeinflussen (Heizungen,
Ventilatoren, Auslässe von Klimaanlagen, Kamine, usw.). Der Melder
kann auch in einer Betriebsumgebung im Freien installiert werden, da er
der Schutzart IP53 entspricht.
Wenn das Bus-Kabel des externen Thermometers aus dem
überwachten Bereich herausgeführt wird, ist die Verwendung eines
JA-110T Bus-Isolator-Modul erforderlich, dass einen inneren Zweig
von einem äußeren trennt. Wenn der äußere Zweig beschädigt wird
(d.h. ein Eindringling das Kabel kurzschließt), bleibt der innere Zweig
funktionsfähig. Das JA-110T Bus-Isolator-Modul muss immer im
überwachten Bereich platziert werden.

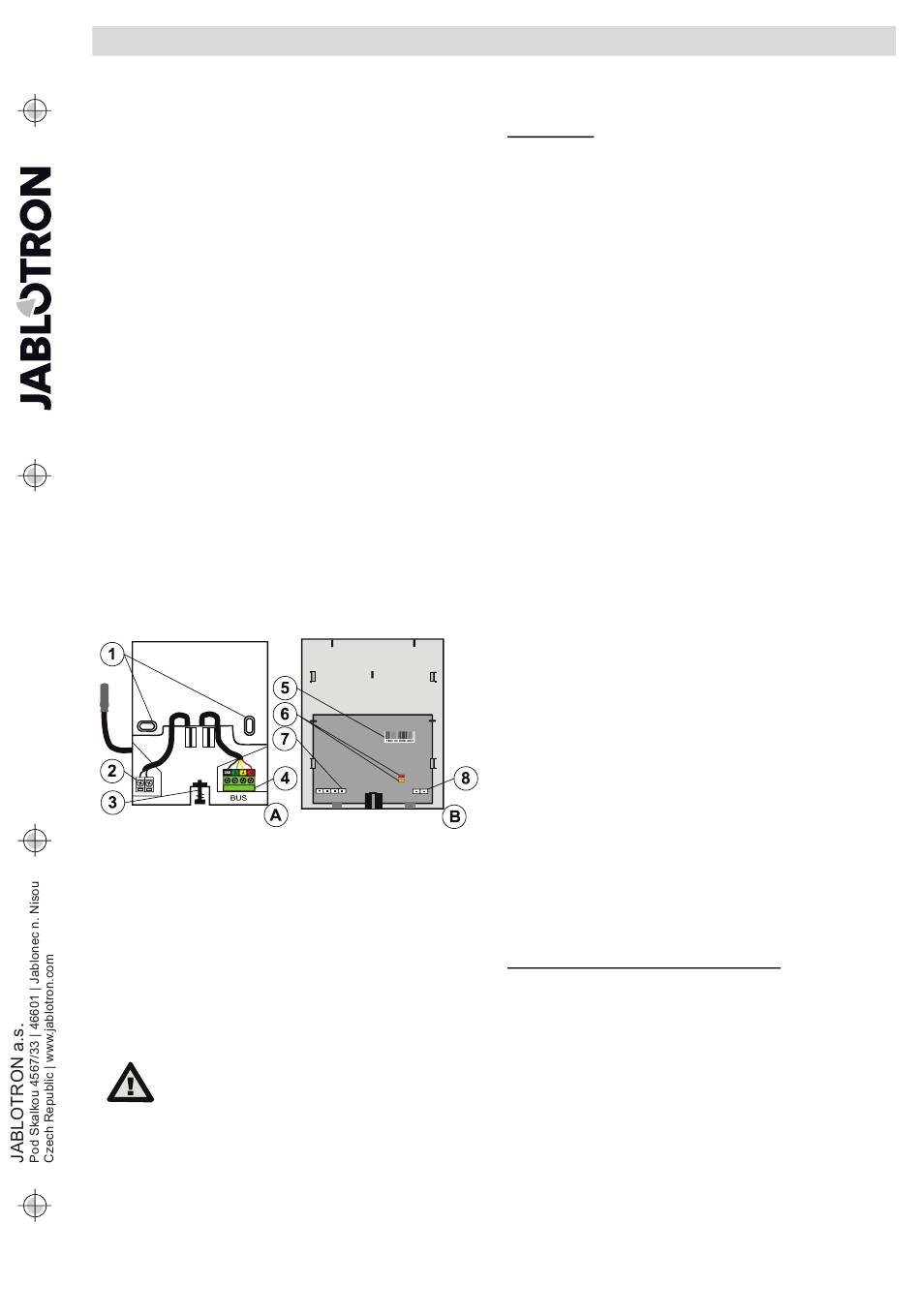

Abbildung 1: A – Basis; B – vorderer Teil des Gehäuses mit der Elektronik;
1 – Befestigungslöcher; 2 – Anschlussklemmen des externen Sensors
JB-TS-PT1000; 3 – Verriegelungsschraube des Gehäuses; 4 – Bus–
Klemmen; 5 – Produktionsnummer; 6 – unbenutzt; 7 – Anschlussstifte für die
Bus-Klemmen; 8 – Anschlussstifte für die externen Sensorklemmen
1. Lösen Sie die Schraube (3) und nehmen Sie den vorderen Teil
(B) von der Basis (A) ab.
2. Wenn Sie einen externen Sensor verwenden, stecken Sie den
Draht des externen Sensors und das Bus-Kabel durch das Loch
in der Basis und befestigen Sie die Basis an dem gewünschten
Ort.
3. Schließen Sie das Bus-Kabel an die Bus-Klemmen (4) an. Wenn
Sie einen externen Sensor verwenden, schließen Sie ihn an die
Klemmen für den Draht des externen Sensors an (2).
Schalten Sie immer die Stromversorgung
aus, bevor Sie das Thermometer an den
Bus anschließen.
4. Schließen Sie das Gehäuse des Moduls, so dass alle Stifte mit
den Klemmen verbunden sind.
5. Schalten Sie die Spannungsversorgung ein (Batterie +
Netzstrom).
6. Befolgen Sie die Anweisungen in der Anleitung zur Installation
des Zentralen Bediengeräts. Grundlegende Vorgehensweise:
a. Rufen Sie die F-link Software auf, wählen Sie die
gewünschte Position
Komponentenliste und starten Sie den Anmeldemodus,
indem Sie auf die Option Anmelden klicken.
JB-EXT-TH-B Bus-Außenthermometer
PG-Ausgangs, zur SMS-
in der Registerkarte
1 / 2
b. Klicken Sie auf die Option "Bus Anmeldesignal senden",
wählen Sie das JB-EXT-TH-B Thermometer und klicken
Sie doppelt darauf, um die Anmeldung zu bestätigen.
Anmerkungen:
− Das Anmelden des Melders im System ist auch im Aktivmodus
möglich, indem Sie die Seriennummer (5) über die F-Link
Software. Alle Ziffern der Seriennummer sind erforderlich (1400-
00-0000-0001).
− Wenn Sie den Melder von der Zentrale entfernen möchten,
löschen Sie ihn aus seiner Position.
−
Die Polarität des Anschlusses des externen Sensors JB-TS-
PT1000 ist nicht relevant. Der Sensor ist mit 3 m langen
Leitungen erhältlich (siehe Tabelle 1: JB-TS-PT1000 externe
Sensorerweiterung)
−
Die Einheit erkennt, ob ein externer Sensor angeschlossen ist.
Die Einheit schaltet automatisch von der Verwendung des
internen Sensors auf den Anschluss des externen Sensors um.
− Es wird eine Störung berichtet, wenn der externe Sensor
während des Betriebs getrennt oder gewaltsam entfernt wird.
Die Störung dauert so lange an, bis der externe Sensor wieder
angeschlossen wird (der Sensorstatus wird korrigiert). Wenn der
Melder ohne den externen Sensor verwendet werden soll, muss
der Bus neu gestartet werden, um den Melder neu zu laden, der
dann ohne den angeschlossenen Sensor funktioniert.
Funktionen
Die Bedienteilserien JA-114E und JA-154E können die aktuellen
Temperaturen von bis zu 8 Thermometern auf dem Display des
Bedienteils anzeigen. Siehe die Anleitung zur Installation des
JA-10xK.
Der Melder hat eine feste Frostschutztemperatur von +0 °C mit
einer Hysterese von +1 °C. Daher hat der Melder eine
Aktivierungstemperatur von 0 °C. Die Temperatur zum Deaktivieren
liegt bei >+1 °C. Der Melder bleibt deaktiviert, bis die Temperatur
wieder unter 0 °C sinkt.
Unter Verwendung der F-Link Software können Sie die Reaktion
der JA-10xK Zentrale (PG-Ausgang, 24-Stunden-Alarm, usw.) auf
die Aktivierung des Außenthermometers konfigurieren. Also wird der
gewählte PG-Ausgang direkt von der Zentrale gesteuert.
Alle Funktionen des Thermometers können in MyJABLOTRON
vollständig verwendet werden. Das Installationsverfahren ist in der
Installationsanleitung der Zentrale beschrieben.
MyJABLOTRON
Alle Thermometer und ihre Messwerte werden in der Registerkarte
Thermostaten und Thermometer in MyJABLOTRON gespeichert
und angezeigt. Die Temperaturen werden automatisch alle
5 Minuten gespeichert. Die Temperaturen werden in einem
Diagramm mit einer einstellbaren Zeitleiste angezeigt. Es ist
möglich, die Daten aus den Diagrammen in verschiedenen Formaten
zur weiteren Verarbeitung zu exportieren. Die Grafikfunktion
ermöglicht Ihnen den Vergleich der Temperaturen von acht
Thermometern oder verschiedenen Zeitspannen (nur in der
MyJABLOTRON Mobile App verfügbar).
Die MyJABLOTRON App bietet die folgenden
Funktionen:
PG-Steuerung nach gemessener Temperatur
Unter Verwendung von MyJABLOTRON ist es möglich, die
Aktivierung eines PG-Ausgangs durch eine vom Thermometer
gemessene Temperatur zu konfigurieren. Der ausgewählte PG-
Ausgang wird von MyJABLOTRON aus ferngesteuert. Daher ist eine
stabile externe Kommunikation erforderlich, damit diese Funktion
ordnungsgemäß funktioniert. Wenn diese Funktion ausgewählt ist,
kann der Benutzer einen Schieberegler verwenden, um die
gewünschte Temperatur einzustellen, die den PG-Ausgang
aktivieren soll. Diese Einstellungen
Registerkarte Thermostaten und Thermometer.
Die Verknüpfung des Thermometers mit einem PG-Ausgang wird
von einem Abonnement-Techniker
Installationsverwaltung der MyCOMPANY-App vorgenommen.
Wählen Sie die Zentrale, gehen Sie in die Registerkarte
Komponentenliste, drücken
Bedienelements am Thermometer und wählen Sie einen PG-
Ausgang, der durch die gemessene Temperatur gesteuert werden soll.
Verwenden Sie den Schieberegler,
Aktivierungstemperatur zu
befinden sich in
im Bereich
Sie auf das Symbol
um die gewünschte
konfigurieren. Diese konfigurierte
