Wilms BV 385 Betriebsanleitung
Heißluftturbine
Vorschau ausblenden
Andere Handbücher für BV 385:
- Betriebsanleitung (20 Seiten) ,
- Betriebsanleitung (22 Seiten) ,
- Betriebsanleitung (23 Seiten)
Verwandte Anleitungen für Wilms BV 385
Inhaltszusammenfassung für Wilms BV 385

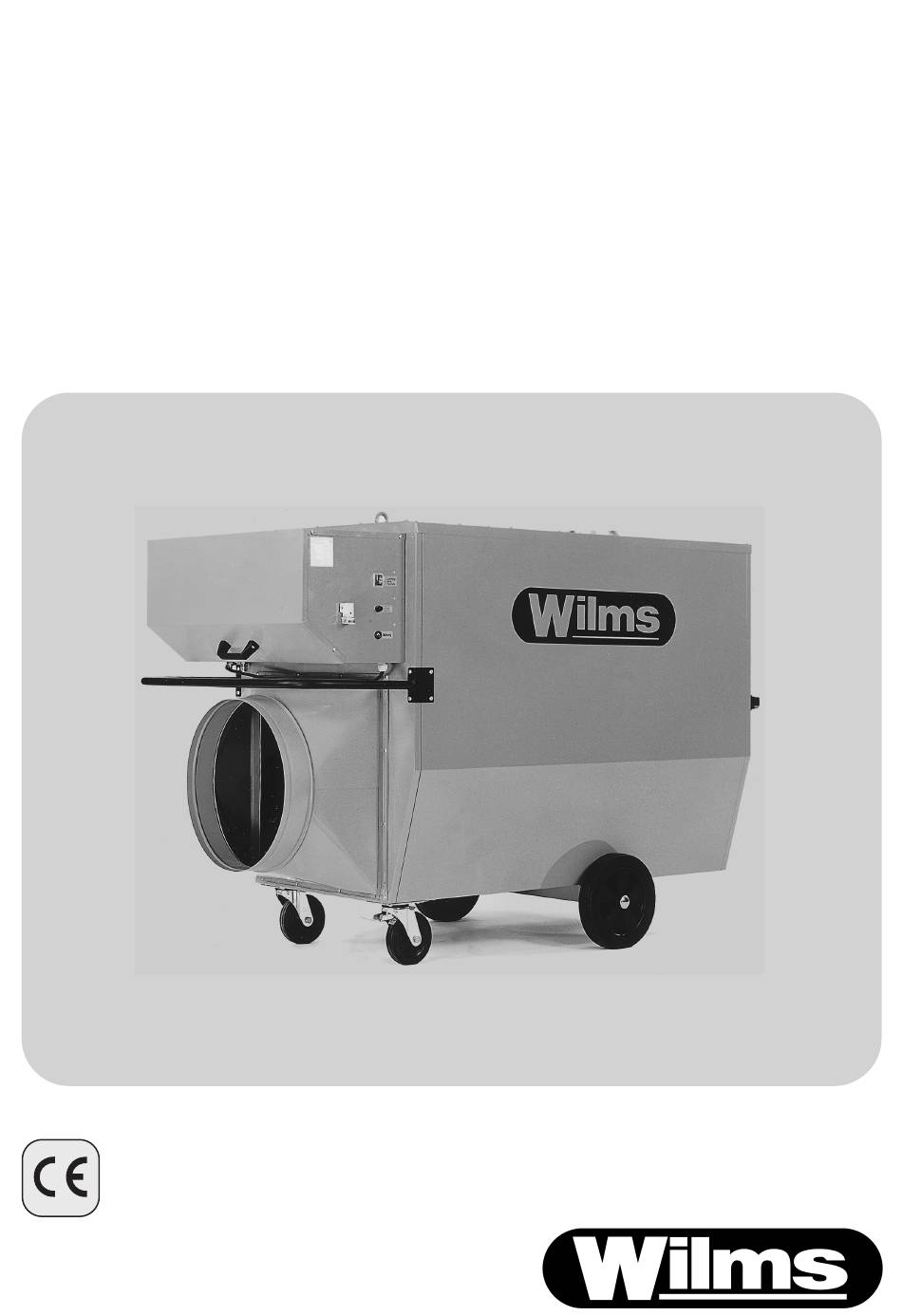

- Seite 1 BETRIEBSANLEITUNG BETRIEBSANLEITUNG Heißluftturbine Heißluftturbine BV 385 BV 385 Wilms Wilms Perfektion aus Prinzip Perfektion aus Prinzip...
-
Seite 2: Inhaltsverzeichnis
INHALTSANGABE BV 385 Seite Garantie Wichtiger Hinweis Vor Inbetriebnahme sorgfältig lesen Techni sche Daten Inbetriebnahme Achtung Betrieb "Heizen" Betrieb "Lüften" Ausserbetriebnahme Achtung Sicherheits- und Regeleinrichtungen Temperaturregel Raumthermostat Transport Reinigung Mögliche Störungen und deren Behebung Wichtiger Hinweis für die Aufstel lung Gerätes... -
Seite 3: Garantie
G ARAN Wir garantieren das Gerät gegen Material- und Fabrikationsfehler bei normalem und richtigem Gebrauch entsprechend der Betriebsanleitung für den Zeitraum von zwei Jah- ren nach Auslieferung. Wir werden eventuelle Mängel, innerhalb von 24 Monaten nach Lieferung auftreten und die auf Material- und Fabrikationsfehler zurückzuführen... -
Seite 4: Sorgfältig Lesen
VOR INBETRIEBNAHME SORGFÄLTIG LESEN ! WICHTIGER HINWEIS Das Gerät eine Heißluftturbine indirekter Beheizung, Wärmeaustauscher Abgasstutzen. Die Heißluftturbine darf nicht in der Nähe von explosiven Oder leicht brennbaren Materialien stehen und nicht in explosions-und feuergefährlichen Räumen benutzt werden. Ebenso ist die Aufstel lung in Räumen mit großer Staubentwicklung... - Seite 5 Mit einer unzuträglichen Konzentration gesundeitsschädlicher Stoffe in der Atemluft nicht zu rechnen, so lange die MAK-Werte unterschritten sind und der Sauerstoff- gehalt der Luft mehr als 17.-Vol beträgt. Hinweis: Wenn die beiden oben genannten Möglichkeiten für eine gute, natürliche und Entlüftung gegeben Sind, kann davon ausgegangen werden, dass die Grenzwerte...
-
Seite 6: Techni Sche Daten
TECHNI SCHE DATE BV 385 V/Hz 230 / 50 Eletroanschluss 10,2 Nennstrom Nennlei stung Schutzart Wärmeleistung kcal/h 94600 m3/h Luftleistung 8200 ca.kg/h Brennstoffverbrauch (Heizöl EL o. Petrol.) Abmessungen 1985 1385 Gewi cht Ausbl asstutzen Durchm. Durchm. Abgasrohr Fl ammenüberwachung serienmäßig serienmäßig... -
Seite 7: Inbetriebnahme
INBETRIEBNAHME a) Heizöl-Behälter Oder -Fass mit sauberem, leichtem Heizöl EL fül len und den örtlichen Vorschriften entsprechend beistellen. Ansaug- und Rück- laufleitung des Heizers mit dem ölbehälter verbinden. b) Abgasführung gemäß Prinzipbild (Seite 8) herstel len. c) Werden Schläuche zur Warmluftverteilung angeschlossen, darauf achten, dass scharfe... -
Seite 8: Ausserbetriebnahme
AUSSERBETRIEBNAHME Betriebsschalter auf Stellung "0" zurückschalten. Bei Betrieb "Heizen" erfolgt eine automatische Nachkühlung des Heizers zur selbsttätigen Abschaltung des Heizerventilators. ACHTUNG Netzstecker erst nach erfolgter Nachkühlung "bei Stillstand" des Heizerven- tilators ziehen. Vor Reparaturen bzw. Wartungsarbeiten grundsätzlich der Netzstecker ziehen. Betrieb "Lüften"... -
Seite 9: Reinigung
REINIGUNG Der Heizer sol Ite mindestens einmal jährl ich gereinigt werden. Dazu den Deckel vom Heizeinsatz abschrauben (Pos. 10 Seite 14). Vor Reparatur- und Wartungsarbeiten der Netzstecker zu ziehen MÖGLICHE STöRUNGEN und deren BEHEBUNG Elektro-Reparaturen bzw. Wartungsarbeiten dürfen nur von einem Elektrofachmann ausgeführt werden Störung... -
Seite 10: Wichtiger Hinweis Für Die Aufstel Lung
WICHTIGER HINWEIS für die Aufstellung des Gerätes BV 385 BV-Geräte sind mit einem Abgasstutzen ausgerüstet und müssen daher mit einem Abgaskaminbetrieben werden. Dieser mußgenügendZug haben und sol I nach unten dargestellter Zeichnung den Vorschriften entsprechend installiert sein. BV-Geräte mit einem mangelhaften Abgaskamin, Z.B. einem nur durch die Wandge- führten Abzugrohr können auf Dauer nicht funktionieren... -
Seite 11: Ölleitungen Und Querschnitt
ölleitungslänge und Querschnitt Die Tabelle bezieht sich Heizöl EL 4,3 und Innendurchmesser der ölleitungsrohre. Bei der Saugleitungslänge wurden 4 Winkel, 1 Ventil und 1 Rückschlagventil für den Widerstand berücksichtigt. ø 6 mm ø8mm ø10mrn Abb. - 0.5 — 1.0 - 1.5 —... -
Seite 12: Serviceposition
Serviceposition -2 Innensechskantschrauben SW 4 (1) ca. 1 cm herausdrehen -3 Innensechskantschrauben SW 4 (2) demontieren -Grundplatte aus dem Gehäuse ziehen Beim Zusammenbau die Grundplatte in das Gehause einsetzen und mit den 5 Innensechskantschrauben befestigen. Achtung! Auf korrekten Sitz der Grundplatte im Gehäuse achten. -
Seite 13: Einstellung Der Luftmenge
12. Einstellung der Luftmenge Maß „B" und Maß „A" Maß „B" Die Skala dient als Orientierungshilfe zur leichteren Einstel- lung der Luftmenge. Mit einem Innensechskantschlüssel (SW4) Wird die Luftmenge je nach Leistung, gernäß Einstell- tabelle verändert. Bei Überdruck im Feuerraum ist der Wert größer einzustellen, bei Unterdruck muß... -
Seite 14: Voreinstel
Stand 14.10.99 Wilms BV - Serie Wilms BV - Serie Voreinstellwerte Versuchsbezeichnun BV385 Brenner GG175-WLE Turbulatorbreite 42 mm 14.10.99 Datum Einstelldaten Danfoss Düse voll S rühcharakter 2,25 Düsen röße allh S rühwinkel Düsen 12,5 endruck Öldurchsatz 9,185 108,43 Zugef. Leistung QF... -
Seite 15: Ersatztei Ii I Ste
-13- ERSATZ TEILLISTE BV 385 ab Ger.-Nr. 023128.001 BEZEICHNU Stuck POS. Artikel-Nr. Gehäusemantel inkl. Vorder- und Rückwand 6163951 6163952 Deckblech Ausblasstutzen 6163953 6163776 Brennerschutzbügel 6163955 Ventilatorschutzbügel Brennerverkleidung 6163956 Haube für Brennerverkleidung 6163957 6161414 Griff Heizeinsatz komplett 6163958 Reinigungsdeckel einschließlich Dichtung... -
Seite 16: Ersatzteilze
6 46 Ersatzteilze Zeichnungs-Nr:2... -
Seite 17: Brenner
Ersameilliste Brenner BV 385 Stück BEZEICHNUNG Bestell-Nr. pos. 6163970 Brennerrohr Stauscheibe 6163971 Zwillingselektrode 6163999 6163974 Düsenstock komplett 6163975 Zündkabel 700 mm lang Schiebeflansch, gerade, ohne Neigung 6163976 Flanschdichtung 6163977 Luftklappe 6163978 Gehåuse ohne Ansauggeråuschdåmpfer 6163979 Druckrohr Pumpe-Düsenstock 6163980 Ventilatorrad 6163981... - Seite 18 16 -...
-
Seite 19: Schaltplan
Sicherheits- Temperaturbe9renzer IF 3 Tenperaturbe- Raumthermostat 9renzer bauseits Oe Ivor war nun9 Heizen Thermostat Regel- + oc thermostat Entr taster Br enner Siehe Tabell I t12 Zuleitung 230U 50Hz Absicherung Ausar 2eee 11.12.98 Schaltplan E252204 u• Na•e...
