HIMO C20 Bedienungsanleitung Seite 3

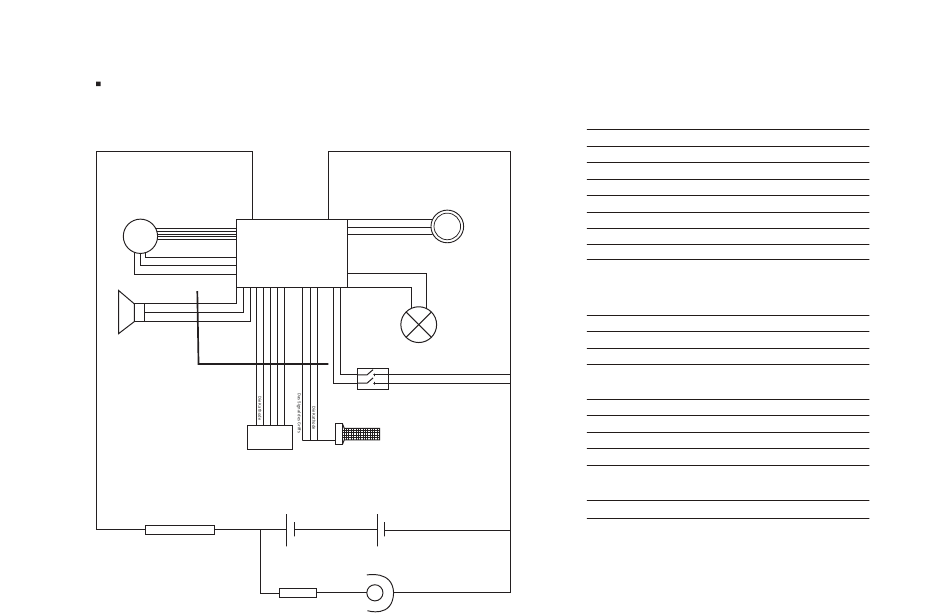

Elektrischer Schaltplan
Motor
M
Der Verantwortliche
+ 48 V
Die Kathode
Überdrehzahl-Warnsignal
Überdrehzahlalarm
A
T R
C
X X
+ 48 V
C
Anzeige
Hinweis: Halten Sie die Taste 3‒5 Sekunden lang gedrückt, um das Gerät einzuschalten. Drücken Sie
nach dem Start die Taste erneut, um den Scheinwerfer einzuschalten, und drücken Sie sie lange, um das
Gerät auszuschalten.
Sicherung
25A
+
5A Ladesicherung
+ 5 V
Leistungssignal
Die Kathode
Booster-Sensor
Scheinwerfersignal
Die Kathode
Scheinwerfer
Kraftunterbrechungsbremse
+
5
V
Knopf
Batterie
-
Ladeanschluss des Akkus.
Wichtigste technische Parameter des Fahrrads
Maße L*B*H
Vorder- und Hinterradmittenabstand
Maximalgewicht
Maximale Konstruktionsgeschwindigkeit
Unterstützung klingelte
Elektrische Reichweite
Verbraucht Strom(100 km）
Ladegewicht
Unter der Bedingung der vollen Leistung, Ladegewicht ist 75kg, die Temperatur ist etwa 25℃,die Umgebung der flachen Straße ist immer noch
⑴
Bei Windstille wird die Fahrgeschwindigkeit im Energiesparmodus bei 15 km/h konstanter Geschwindigkeit gemessen. Die tatsächliche Lebensdauer kann je nach
Faktoren wie Beladung, Temperatur, Windgeschwindigkeit, Straßenbelag und Betrieb variieren.
Batteriespezifikationen
Akku-Typ
Kapazität
Stromspannung
Motorspezifikationen
Motortyp
Nennleistung
Nenndrehzahl
Stromspannung
Controller-Spezifikationen
Unterspannungsschutz
Überstromschutz
1470×610×1095 mm
965 mm
21,6 kg
25 km/h
≈80 km
≈55 km
0,654 kWh/100 km
≤100kg
Lithium-Ionen-Akku
10 Ah
36 V
Bürstenloser Gleichstrommotor
250 W
260 U/min
36 V
31 ± 0,5 V
15 ± 1 A
