Toom E100 Bedienungsanleitung
Einschubventilator
Verwandte Anleitungen für Toom E100
Inhaltszusammenfassung für Toom E100

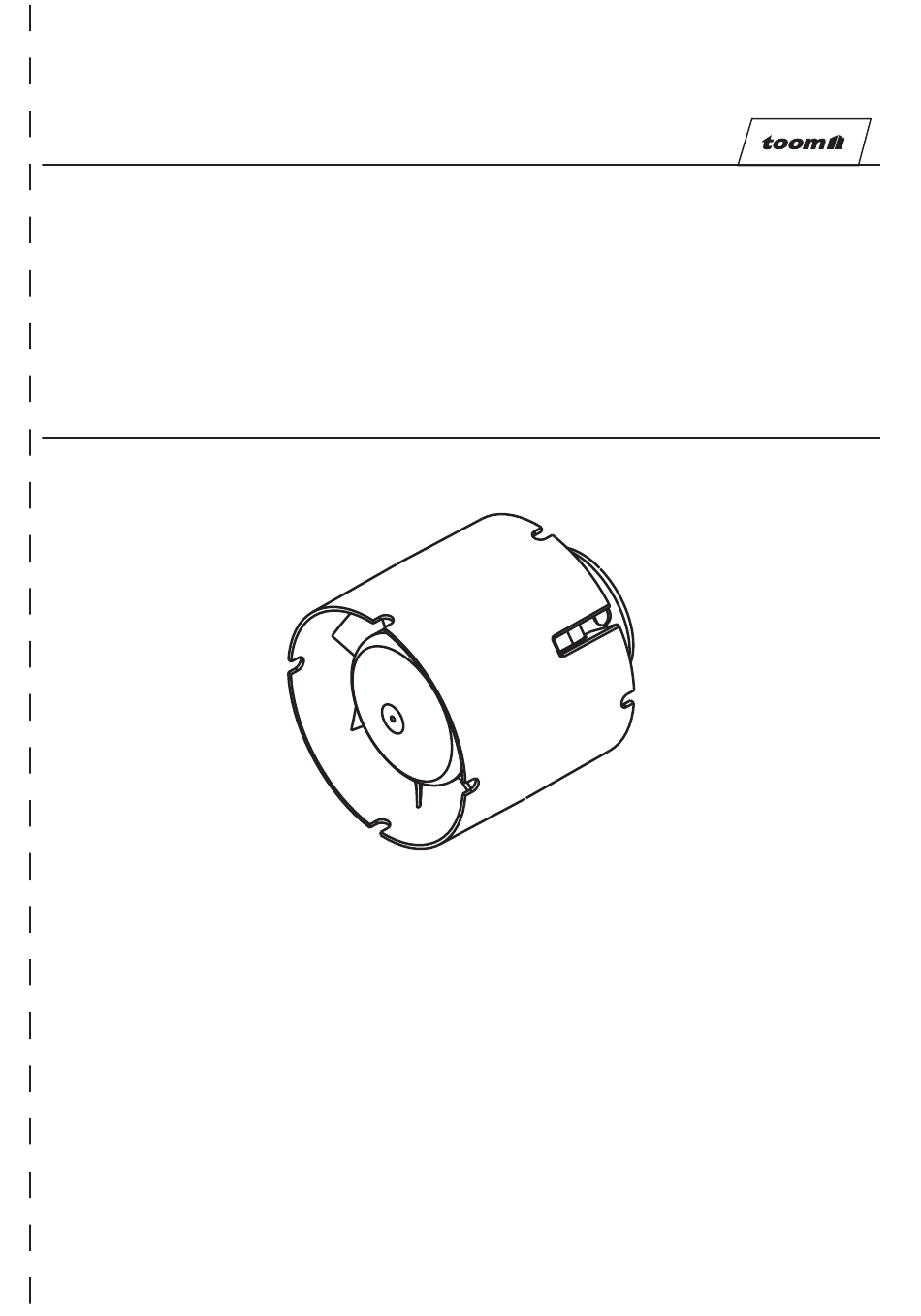

- Seite 1 Bedienungsanleitung Einschubventilator E100 / E125 / E150 Dieses Produkt ist eine gute Wahl. Viel Freude damit! E100 E125 E150 NAN 9032655 NAN 7619356 NAN 7622557 Art.-Nr. 3400864 Art.-Nr. 3400865 Art.-Nr. 3400866...
- Seite 2 • Die Betriebsanleitung enthält Informationen zu Verwendungs- • Das Gerät nie barfuß anfassen. zweck, technischen Daten, Funktionsweise sowie Montage des Axialventilators E100 / E125 / E150. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER Lüftung absolviert haben und müssen die Arbeiten in Überein-...
- Seite 3 Entsorgungshinweise Information für private Haushalte der unentgeltlichen Rückgabe eines Altgerätes besteht bei Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein Vielzahl von Anforderungen an den Umgang mit Elektro- und Elekt- neues, gleichartiges Gerät, das im Wesentlichen die gleichen ronikgeräten.
- Seite 4 Du brauchst Stift Zum Markieren der Bohrlöcher Bohrer Zum Bohren der Löcher und zur Befestigung des Ventilators Kreuzschraubendreher Zum Lösen und Befestigen der Schrauben...
- Seite 5 Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axial-Rohrventilator zur Entlüftung von kleinen bis mittelgroßen Räumen. Der Ventilator ist je nach Modell mit einem Lüftungsrohr eines Durchmessers von 100, 125 oder 150 mm kompatibel. E100 E125 E150 Kompatibel mit Lüftungsrohren mit...
- Seite 6 Montage Der Ventilator kann entweder vertikal oder horizontal in einem Rundrohr mit geeignetem Durchmesser installiert werden. ø D ø D ø d Modell D, mm d, mm B, mm b, mm E100 E125 E150...
- Seite 7 Montage Schritt 1 Schritt 1 Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparatur- arbeiten vom Stromnetz zu trennen. Schritt 2 Schritt 3...
- Seite 8 Montage Schritt 1 Schritt 4 Schritt 5 Schritt 6...
- Seite 9 Elektronische Funktionsweise Funktionsschema Ventilator läuft nicht Schalter S – EIN Ventilator läuft Schalter S – AUS ACHTUNG! Die Leiterplatte steht unter Netzspannung. Überprüfen Sie vor der Einstellung, dass der Ventilator vollständig von der Stromversorgung getrennt ist. ACHTUNG! Verwenden Sie keine Metallschraubenzieher, Messer oder anderen scharfen Gegenstände, damit die Steuerplatine nicht beschädigt wird.
- Seite 10 Wartungshinweise Schritt 1 Schritt 1 Die Wartungsarbeiten sind mindestens alle 6 Monate durchzuführen. Die elektrischen Kom- ponenten sind dabei vor Spritzwasser zu schützen! Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparatur- arbeiten vom Stromnetz zu trennen. Schritt 2 Schritt 3...
- Seite 11 Wartungshinweise Schritt 1 Schritt 4 Schritt 5...
- Seite 12 Störungsbehebung Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromver- sorgung richtig angeschlossen ist. Keine Stromversorgung Der Ventilator ist an das Strom- Beseitigen Sie ansonsten den netz angeschlossen, dreht sich Anschlussfehler. aber nicht und reagiert nicht auf die Steuerungen. Es besteht ein Problem mit der internen Nehmen Sie Kontakt mit Ihrem Verbindung.
- Seite 13 Lagerungs- und Transportvorschriften • Das Gerät in der Originalverpackung in einem belüfteten Raum • Die Beförderung mit Fahrzeugen jeglicher Art muss unter bei einer Temperatur von +5 °C bis +40 °C und einer relativen stetigem Schutz vor schädlichen mechanischen und witterungs- Luftfeuchtigkeit bis maximal 70 % lagern.
- Seite 14 Herstellergarantie Das Produkt entspricht den Europäischen Normen und Standards, • Nicht fristgerechte technische Wartung des Geräts durch den den Richtlinien über Niederspannung und elektromagnetische Ver- Verbraucher. träglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeb- • Bei vom Verbraucher zugefügten äußerlichen Beschädigungen lichen Anforderungen aus Richtlinie 2014/30/EU über elektromag- des Gehäuses und der inneren Einheiten (außer äußeren Ände- netische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und...
- Seite 15 Lieferumfang Nr. 1 Nr. 4 Ventilator Betriebsanleitung Nr. 2 Nr. 5 Schrauben mit Dübel Verpackung (nur für die Modelle mit Montagehalter) Nr. 3 Dichtung Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Kaufdatum...
- Seite 16 Notizen Blauberg Ventilatoren GmbH, Stäblistr. 6, 81477 München help@blaubergventilatoren.de...
