Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34
Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com
Montageanleitung
installation instructions
les instructions d'installation
Befestigungsmaterial:
mounting hardware:
matériel de montage:
• • • •
4 Stück ... Sechskantschraube DIN 931 (ISO 4014) - 8.8 M8x50
4 pieces ... Hexagon bolt DIN 931 (ISO 4014) - 8.8 M8x50
4 pièces ... vis à tête hexagonale DIN 931 (ISO 4014) - 8.8 M8x50
• • • •
4 Stück ... Scheibe DIN 134 8,4mm
4 pieces ... washer DIN 134 8,4mm
4 pièces ... rondelle DIN 134 8,4mm
• • • •
4 Stück ... Federring DIN 127 Form B Ø8,1mm
4 pieces ... lock washer DIN 127 Form B Ø8,1mm
4 pièces ... rondelle élastique DIN 127 Form B Ø8,1mm
• • • •
4 Stück ... Sechskantmutter DIN 934 M8
4 pieces ... hexagon nut DIN 934 M8
4 pièces ... écrou hexagonal DIN 934 M8
• • • •
6 Stück ... Sechskantschraube DIN 933 (ISO 4017) - 8.8 M10x20
6 pieces ... Hexagon bolt DIN 933 (ISO 4017) - 8.8 M10x20
6 pièces ... vis à tête hexagonale DIN 933 (ISO 4017) - 8.8 M10x20

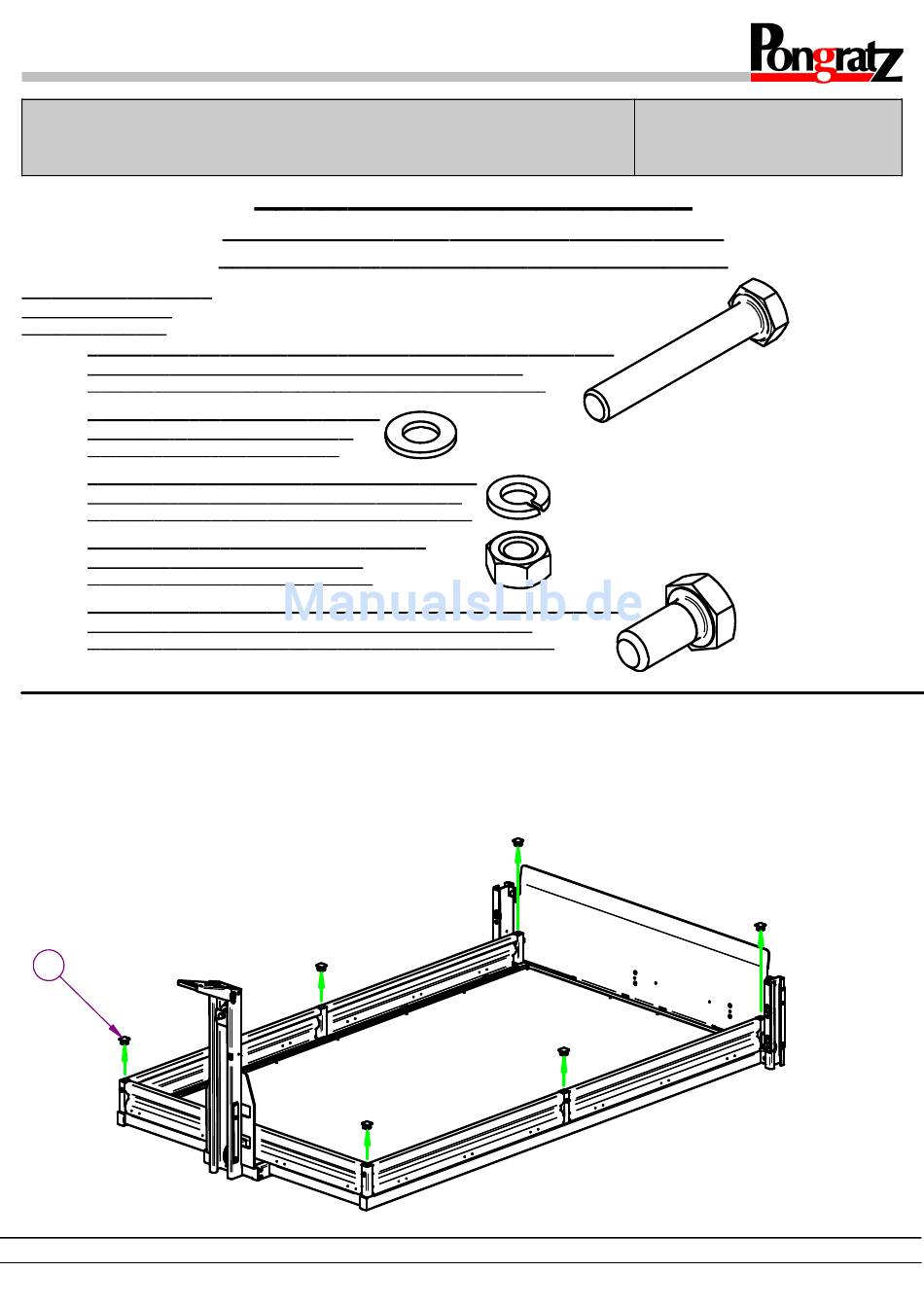

1. Die 6 Formrohrabdeckungen [1] an den Stehern der
Grundbordwände entfernen.
Remove the 6 forming tube covers [1] on the stayers of the base platform gates.
Enlevez les 6 couvercles [1] sur les postes des parois latérales de base.
1
Sitz der Gesellschaft: Proleb-Köllach – Rechtsform: Gesellschaft mit beschränkter Haftung – Firmenbuch: FN 85952a beim Landesgericht Leoben – UID-Nr. ATU 29848403
Aufsatzwände Typenreihe PLL
additional platform gates type series PLL
parois latérale supplémentaires série type PLL
Seite 1 von 8
Traboch, 08.05.2015
Werbung
Verwandte Anleitungen für Pongratz PLL Serie
Inhaltszusammenfassung für Pongratz PLL Serie
- Seite 1 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com Montageanleitung Traboch, 08.05.2015 installation instructions les instructions d'installation Aufsatzwände Typenreihe PLL additional platform gates type series PLL parois latérale supplémentaires série type PLL...
- Seite 2 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com 2. Die Aufsatzseitenwände [2] seitenrichtig in die Steher der Bordwände einsetzen. Insert the additional side walls [2] into the stayers of the base platform gates.
- Seite 3 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com 4. Die Aufsatzstirnwand [3] an den Aufsatzseitenwänden [2] mit dem mitgelieferten Befestigungsmaterial montieren und handfest anziehen. Mount the additional front wall [3] on the additional side walls [2] with the supplied mounting hardware.
- Seite 4 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com 5. Die Aufsatzseitenwände [2] mit dem mitgelieferten Befestigungsmaterial an den Stehern der Grundbordwände fixieren. Fix the additional side walls [2] at the stayers of the base platform gates with the supplied mounting hardware.
- Seite 5 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com 6. Montage der Planenknöpfe. Mounting the tarpaulin knobs. Montage des boutons de bâche. 6.1. Die vorhandenen Bohrungen an den Aufsatzseitenwänden und der Aufsatzstirnwand wie dargestellt mit einem Bohrer Ø5mm aufbohren .
- Seite 6 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com 6.2. Anschließend die Planenknöpfe [4] mit den Blindnieten von Innen nach Außen an den Aufsatzseitenwänden und der Aufsatzstirnwand annieten. Riveting the tarpaulin knobs [4] on the additional walls with the blind rivets from the inside out.

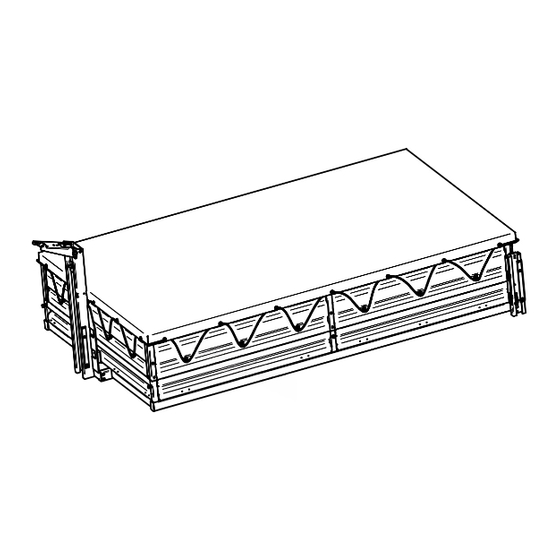

- Seite 7 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com 7. Die Flachplane [5] auflegen und den Gummizug [6] an den Planenknöpfen [4] der Aufsatzwände vorne und seitlich einhängen. Place the flat tarpaulin [5] on the additional walls and hang the elastic band [6] into the plan knobs [4].
- Seite 8 Pongratz Trailer-Group GmbH, A-8772 Traboch, An der Bundesstraße 34 Tel. +43 –(0)3843 – 26033, Fax DW 40, www.pongratz-anhaenger.com 8. Den Gummizug [6] wie dargestellt mit den S-Haken [7] in die Bohrungen an der Heckklappe [8] einhaken . Hang the elastic band [6] with the S-hook [7] into the holes on the tailgate [8] as shown.
