Licht & Harmonie Edition Style Montageanleitung
Schiebetürbeschlag wand - montage
Verwandte Anleitungen für Licht & Harmonie Edition Style
Inhaltszusammenfassung für Licht & Harmonie Edition Style

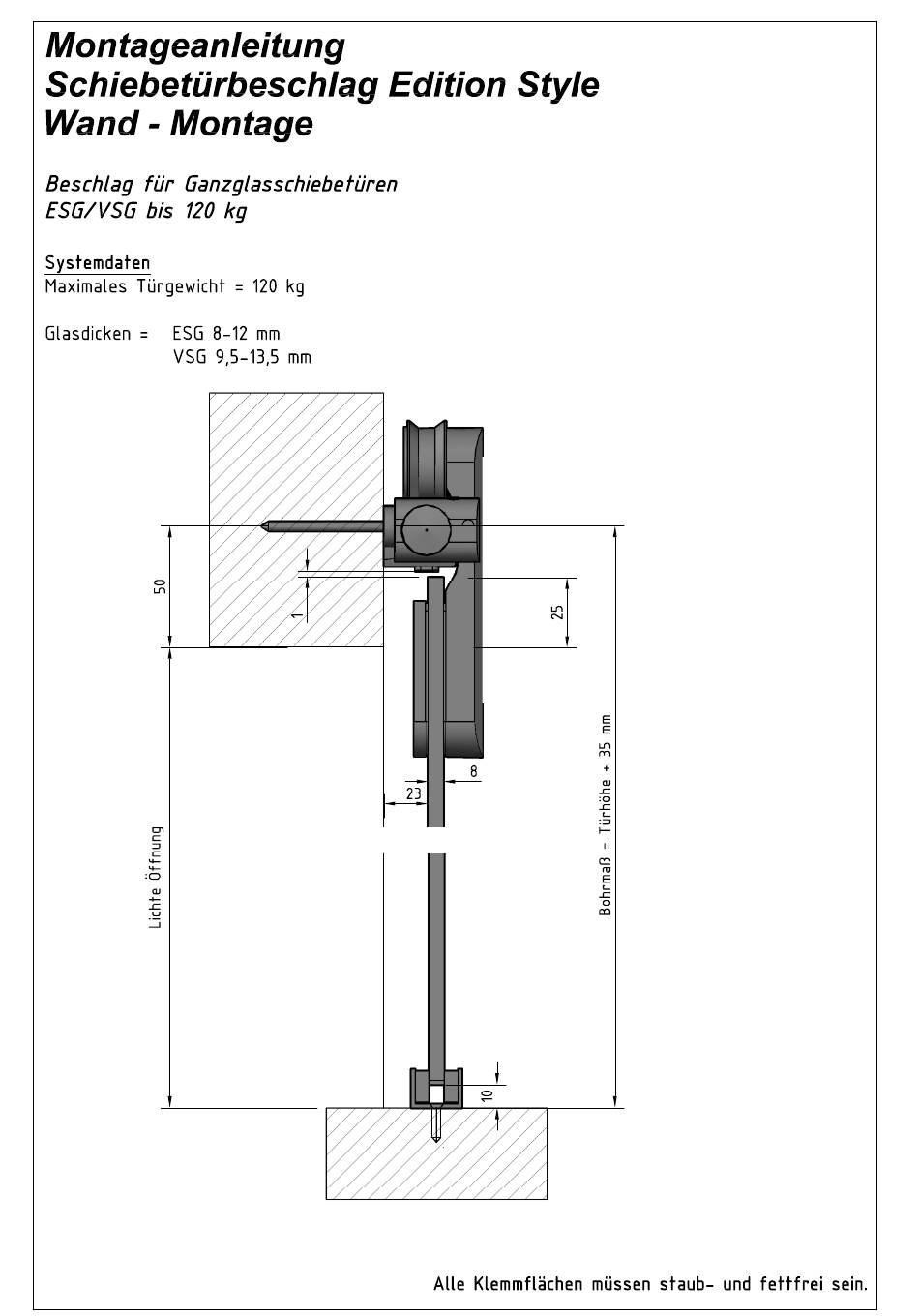

- Seite 1 Montageanleitung Schiebetürbeschlag Edition Style Wand - Montage Beschlag für Ganzglasschiebetüren ES6/VS6 bis 120 kg Systemdaten Maximales Türgewicht = 120 kg Glasdicken ESG 8-12 Alle Klemmflächen müssen staub- fettfrei sein.
- Seite 2 1. Montage Punkthalter: Kennzeichnen der Höhenlinie (H), Position Punkthalter und befestigen. markieren Achtung: optionales Zubehör: Punkthalter adaptierbare Hinterfütterung sind als Set gefertigt und müssen Hinterfütterung für Bedarf Einheit Zargenmontage. montiert werden. Berechnung für Punkthalter en ini H = Türhöhe + 35 mm Türbreite Türbreite Eingeschränkte...
- Seite 3 2. Montage Laufrohr Laufrohr einlegen und in Längsrichtung ausrichten das Laufrohr mit der Schraube fixieren 3. Montage Laufwagen Laufwagen (2) mit Glasschutz (3) in der Glasbohrung positionieren. Gegenplatte (4) aufsetzen und mit den Schrauben (5) befestigen 4. Tür einhängen und sichern: Tür oben Laufrohr...
- Seite 4 5. Stopper ausrichten und fixieren: linken und rechten Stopper auf Laufrohr setzen Tür in die jeweilige Endposition bewegen den Stopper mit der Schraube (9) fixieren 6. Montage Bodenführung: Bodenführung (10) unter Türelement positionieren. Tür auspendeln lassen Bodenführung befestigen Stand: 03/2018...
- Seite 5 Montageanleitung: Griffstangen Variante 1 • Glastür 1. Gewindestifte handfest in die Stützen eindrehen 2. Kunststoffring aufstecken und Griffstange durch die Bohrungen stecken 3. Kunststoffringe aufstecken Befestigungsbolzen mit einem MIOer Kunststoffringe Maulschlüssel anschrauben Stütze 4. Zweite Griffstangenhälfte Befestigungsbolzen schieben Madenschraube 5. Griffstange mit Madenschrauben fixieren Befestigungsbolzen Gewindestift...
- Seite 6 Montageanleitung: Griffstangen Variante Variante 1. Gewindestifte handfest in die Griffleiste Griffleiste eindrehen Griffleiste 2. Kunststoffring aufstecken und Griffleiste durch die Bohrungen stecken 3. Kunststoffringe aufstecken und Befestigungsbolzen mit einem MIOer Maulschlüssel anschrauben 4. Griffstange auf Befestigungsbolzen schieben 5. Griffstange mit Madenschrauben fixieren Variante Variante 1.
