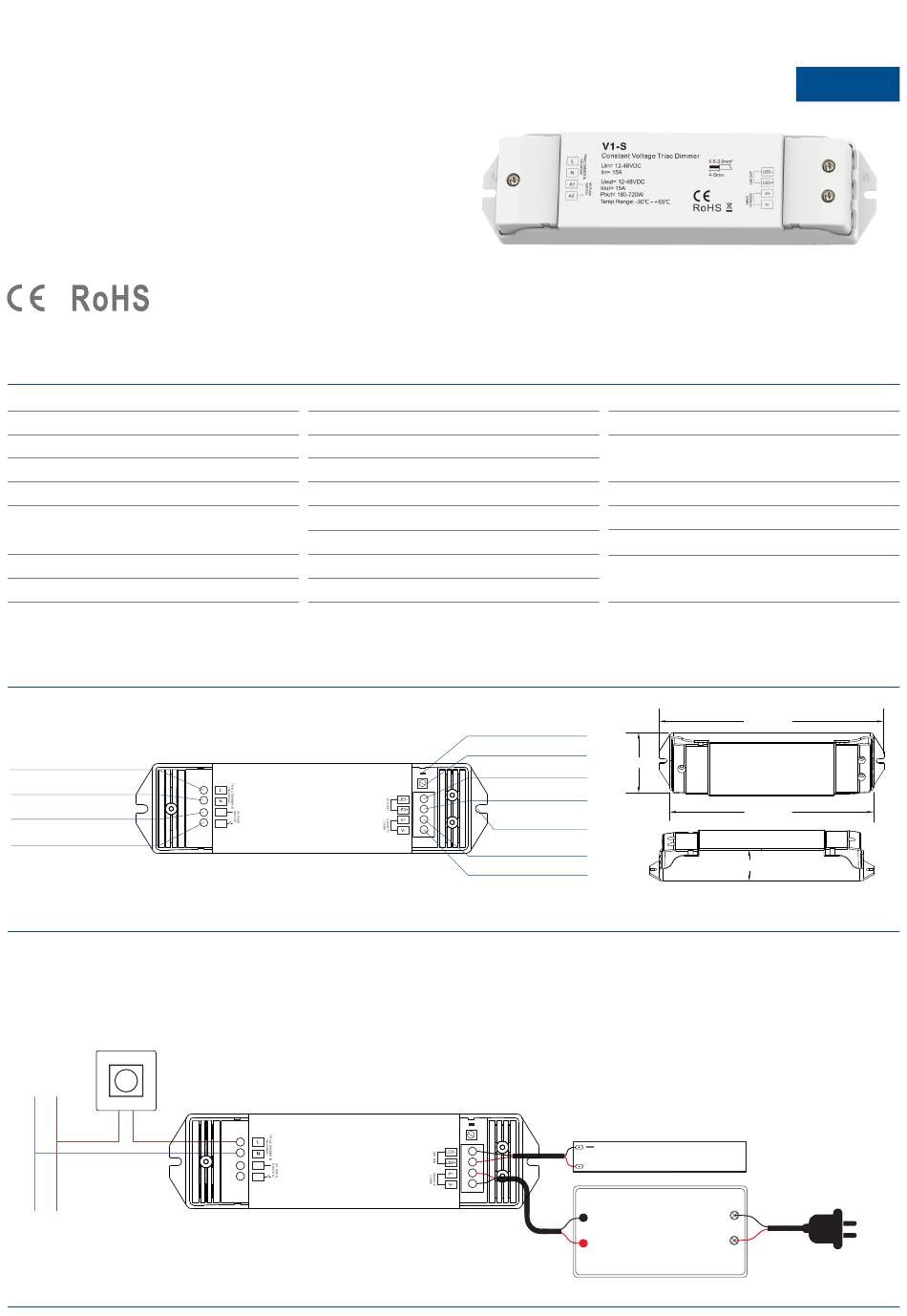

TRIAC V1-S Kurzanleitung

V1-S
Konstantspannungs-Triac-Dimmer
• Triac-Dimmung, Eingang AC100V-240V.
• Auf Phasenanschnitt.-/abschnitt-Triac-Dimmer und Dimmsysteme
anwenden.
• Einkanaliger PWM-Konstantspannungsausgang, Ausgangsstrom
max. 15 A.
• Digitales PWM-Dimmen, logarithmische Dimmkurve.
• Überstromschutz, Kurzschlussschutz, Übertemperaturschutz.
• Schließen Sie einen externen Tastdimmer an, um die Ein-/Aus- und
Dimmfunktion zu nutzen.
Technische Daten
EIngang-/Ausgang
IEingangsspannung
12-48VDC
Eingangsstrom
15A
Ausgangsspannung
12-48VDC
Ausgangsstrom
1CH,15A
180W/360W/540W/720W
Ausgangsleistung
(12V/24V/36V/48V)
Ausgabe
Konstantspannung
Technische Zeichnung und Anschlussplan
Triac dimmer AC L input
Triac dimmer AC N input
AC Push switch L input
AC Push switch N input
Schaltplan
Bevor Sie den Triac-Dimmer anschließen, prüfen Sie, ob am Eingang des
Dimmers ein Neutralleiter vorhanden ist. Bitte wählen Sie je nach Typ des
Triac-Dimmers die passende Verkabelungsmethode.
● Schließen Sie den Eindraht-Triac-Dimmer ohne Neutralleiter an
N L
1 Kanal / Konstantspannung / Triac-Dimmung / Logarithmische Dimmkurve / AC Push-Dim
Dimmdaten
Eingangssignal
Dimmbereich
Dimmkurve
PWM Frequenz
Umgebung
Umgebungstemeratur
Gehäusetemperatur (Max.)
IP Schutzklasse
A1
A2
A1
A2
Sicherheit und EMC
100-240VAC + AC Push-Dim EMC Standard
0 -100%
Sicherheitsstandard
Logarithmisch
500Hz (Standard) Zertifiat
Garantie und Schutz
Ta: -30 C ~ +55 C Garantie
O O
Tc: +85 C
O
Schutz
IP20
Kontrolleuchte
Potentiometer
45mm
LED output -
LED output +
Montagehalterung
Power input +
Power input -
LED-Streinfen einfärbig
+
Netzteil
12-48VDC
Konstantspannung
Triac
EN IEC 55015/EN IEC 61547
EN 61347-1/-2
EN 62493
CE RoHs
5 Jahre
Verpolung, Überstrom,
Kurzschluss, Übertemperatur
175mm
160mm
27mm
AC100-240V
